Hohlkegeldüsen
Beschreibung
Überall wo feine Tropfen benötigt werden kommen Hohlkegeldüsen zum Einsatz. Dabei wird zwischen Axial-Hohlkegeldüsen und Exzenter-Hohlkegeldüsen unterschieden.
Montage
Typ 220 = G 1/4 ISO 228
Typ 226 = mit Überwurfmutter G 3/8 ISO 228
Typ 214/216 = G 1/8 ISO 228
Typ 2TR = mit Überwurfmutter G 3/8 ISO 228
Typ 302 = G 3/8 ISO 228 oder mit Bajonettverschluss
Typ 308 = G 3/8 ISO 228
Typ 304, 306, 307 = G 1/2 ISO 228 oder G 3/4 ISO 228
Typ 350 = G 3/8 ISO 228 Schnellverschlusss
Typ 373 = G 1 ISO 228, G 1 1/4 ISO 228, G 1 1/2 ISO 228
Vorteile

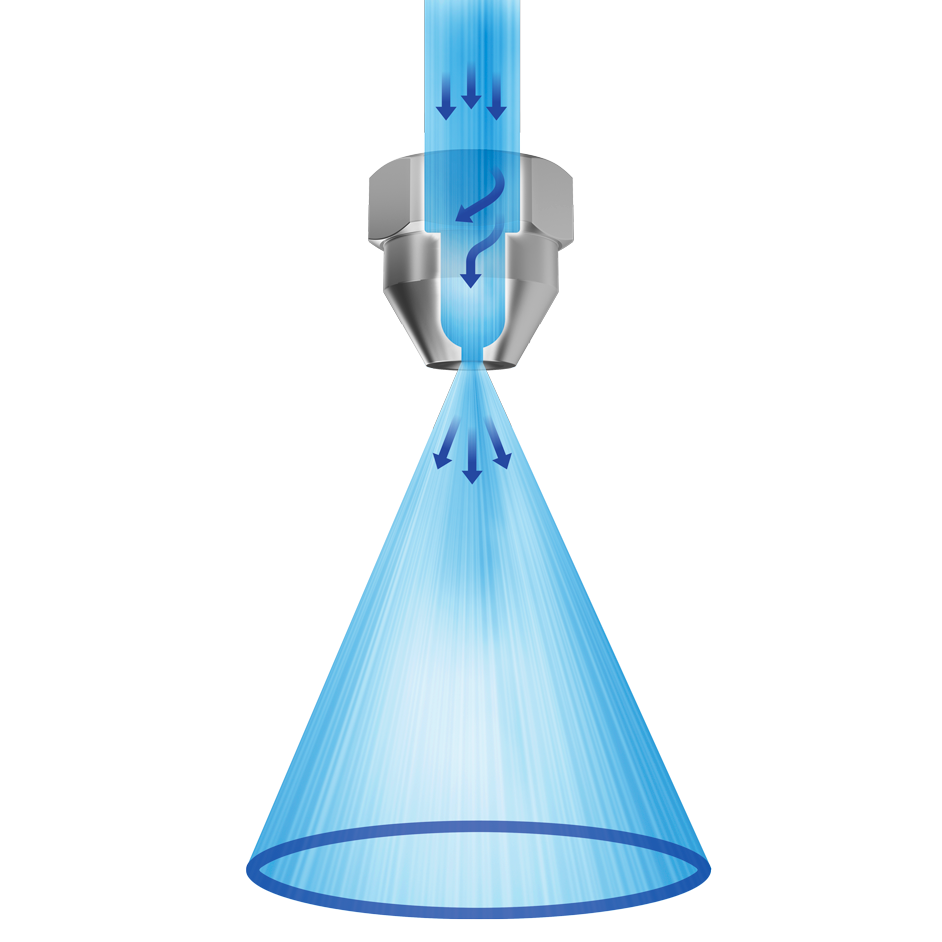

Axial-Hohlkegeldüsen (Typ 220, 226, 214/216, 2TR)
hoher kontrollierter Zerstäubungsgrad durch integrierten Drallkörper
enges Tropfenspektrum
gleichmäßige Hohlkegelzerstäubung
große Tropfenoberflächen für wirksame Stoffaustauschprozesse

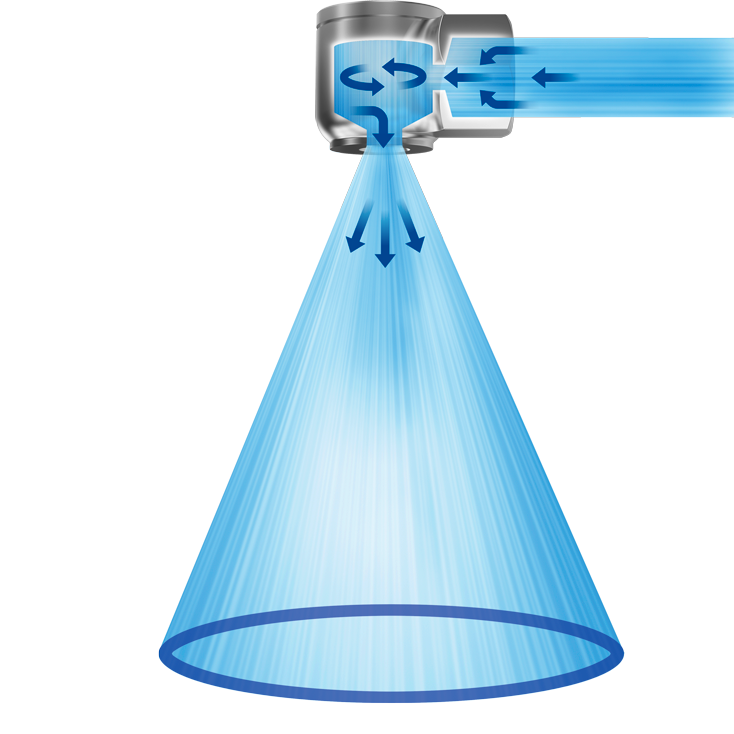

Exzenter-Hohlkegeldüsen (302, 308, 304, 306, 307, 350, 373)
Flüssigkeitsrotation durch exzentrischen Zulauf ohne Drallkörper
verstopfungsunempfindlich
große freie Querschnitte
hohe Betriebssicherheit
größere Tropfen im Vergleich zu Axial-Hohlkegeldüsen
