Beschreibung

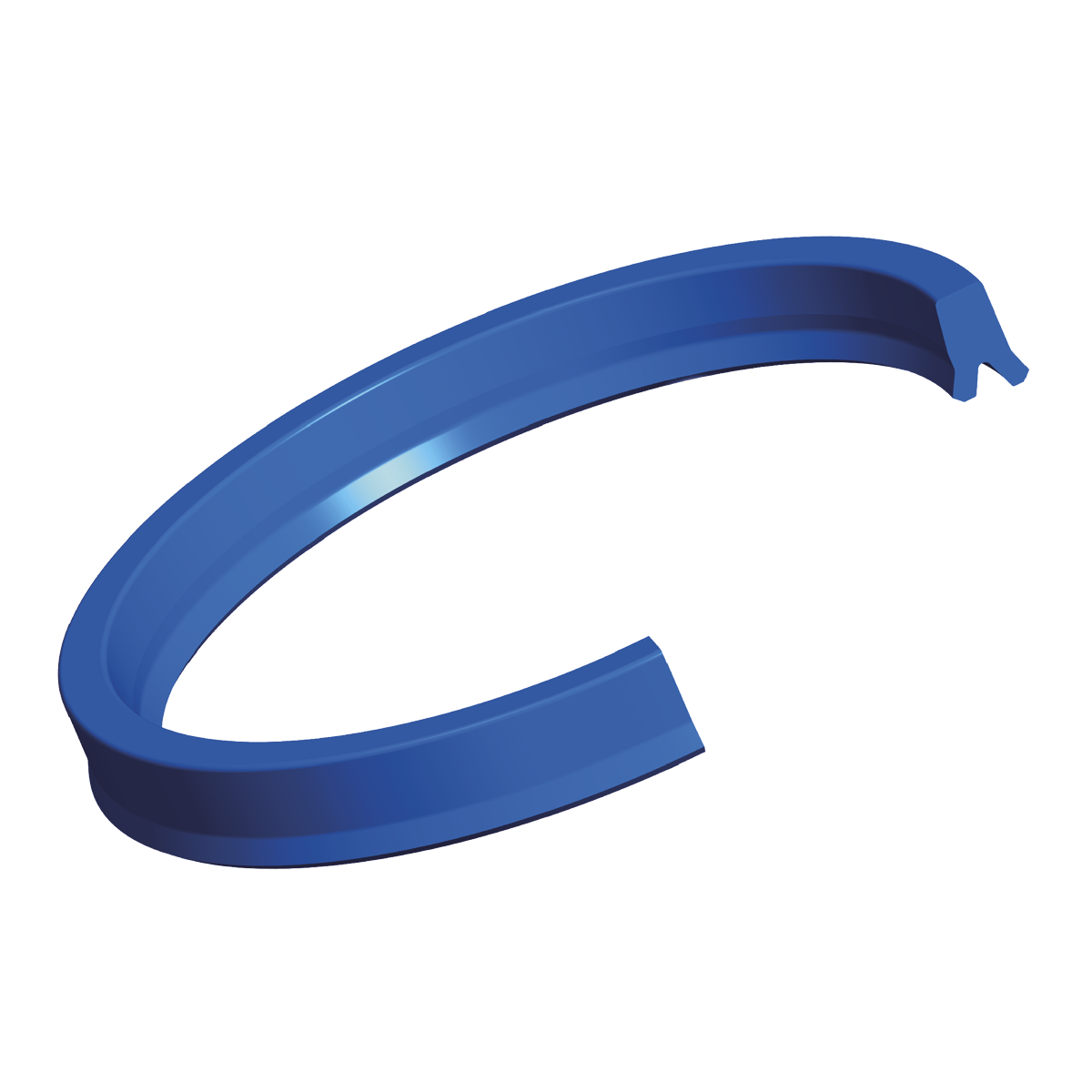

S663-Nutringe wurden für leichten und mittelschweren Einsatz
als Stangendichtung entwickelt.
Die Nutringe haben asymmetrische Lippen und sind in der Formgebung konsequent
als Stangendichtung ausgelegt. Das bedeutet z.B. Übermaß am
Außen-durchmesser, um einen festen Sitz im Gehäuse zu erreichen.
Durch die speziell ausgebildete Fase am Innendurchmesser des Dichtungsrückens
wird eine ausgezeichnete dynamische Dichtheit und hervorragendes
Rückförderverhalten auch bei langhubigen Zylindern erreicht.
| Artikelnummer | Innendurchmesser (mm) | Außendurchmesser (mm) | Einbauraumhöhe (mm) | Dichtungstyp |
|---|---|---|---|---|
| 4726200 | 36 | 44 | 9 | S663 |
Montage
Die meisten Nutringe S663 lassen sich von Hand, abhängig von Durchmesser
und Profilquerschnitt (Radialmaß "s" / Nutringhöhe "H") in geschlossenen Nuten einschnappen.
Einsatzgebiete
Die Nutringe der Reihe S663 werden für den mittelschweren Einsatz als Stangendichtung empfohlen.
S663 hat asymetrische Lippen und ist in der Formgebung konsequent als Stangendichtung ausgelegt. Durch eine spezielle Fase am Innendurchmesser des Dichtungsrückens wird hervorragendes Rückförderverhalten und eine ausgezeichnete dynamische Dichtheit, auch bei langhubigen Zylindern, erreicht.
Vorteile
ausgezeichnetes elastisches Verhalten bei seitlichen Stangenauslenkungen
niedrigere Reibung
verbessertes dynamisches Dichtverhalten
einfache Montage
