Beschreibung

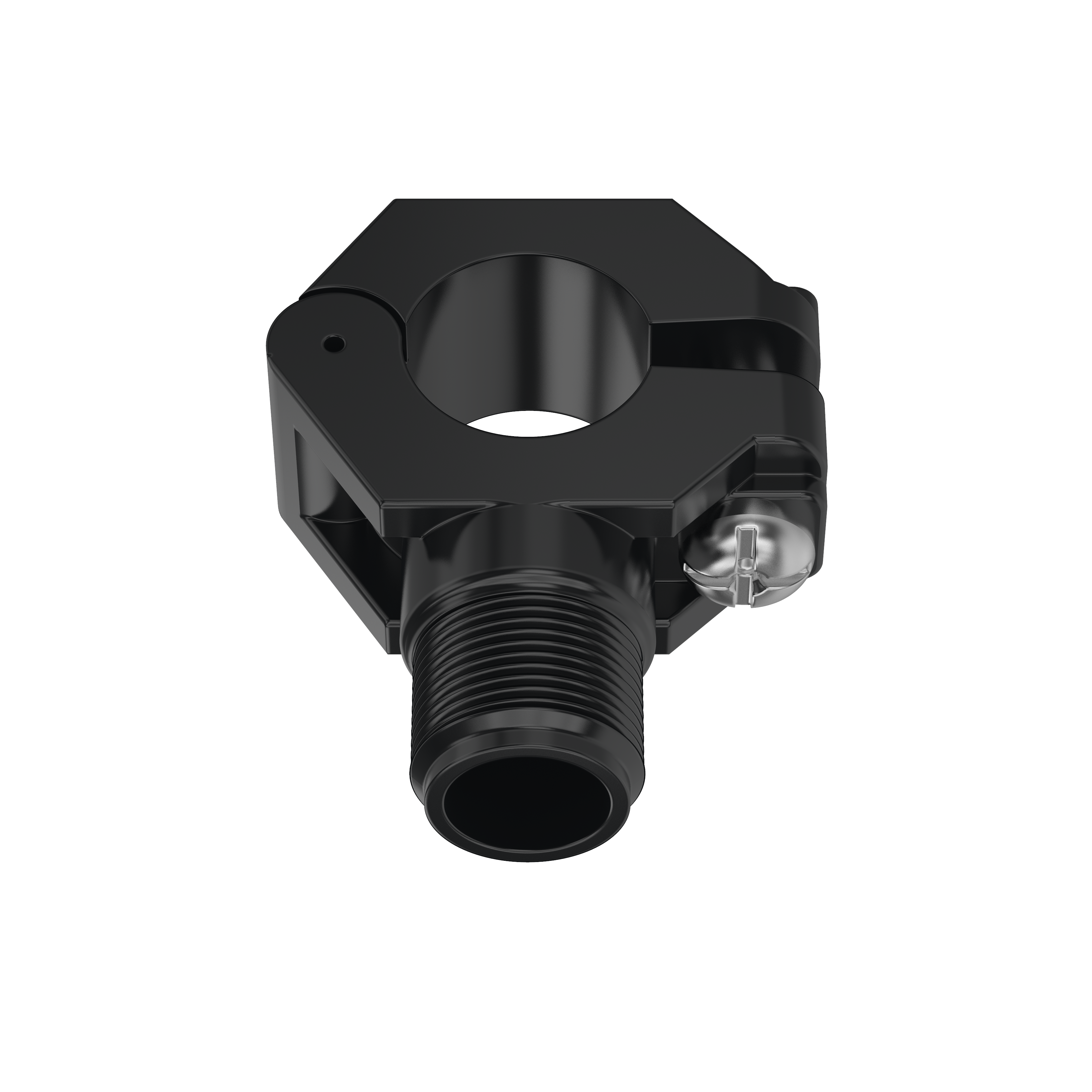

Die Montageschelle mit Außengewinde setzt einen Düsenanschluss auf ein vorhandenes Rohr, ohne dass geschweißt oder ein Gewinde geschnitten wird. Die Schelle umgreift das Rohr und wird mit einer Klemmschraube aus Edelstahl 1.4301 festgezogen. Ein Zapfen an der Innenseite greift in eine Bohrung in der Rohrwand. Durch ihn gelangt die Flüssigkeit zum Anschlussgewinde G 3/8 A nach ISO 228.Fünf Größen decken Rohre von 3/8" bis 1 1/4" ab: 090.053 für 3/8" (Rohr-Ø 16,5–18,0 mm), 090.003 für 1/2" (20,0–22,0 mm), 090.013 für 3/4" (25,0–27,5 mm), 090.023 für 1" (32,0–34,5 mm) und 090.033 für 1 1/4" (40,0–43,0 mm). Zu jeder Größe gehört ein empfohlener Bohrungsdurchmesser zwischen 6,2 mm und 13,0 mm.
Den Schellenkörper gibt es in drei Kunststoffen, die an der Farbe erkennbar sind: Polyamid (Mat.-Nr. 51, schwarz), Polypropylen (Mat.-Nr. 53, weiß) und PVDF (Mat.-Nr. 5E, blau). Die Klemmschraube ist bei allen Ausführungen aus Edelstahl 1.4301. Eine Schelle aus Polyamid wiegt je nach Größe 20,0 bis 38,0 g.
Die Schelle passt zu den Düsenbaureihen 216, 226, 2TR, 302, 308, 350, 468, 652, 679 und 684. Düsen mit Innengewinde G 3/8 werden direkt auf das Außengewinde geschraubt. Düsen der Baureihen 226, 2TR, 468, 652, 679 und 684 haben kein eigenes Anschlussgewinde und sitzen mit der Überwurfmutter 065.200 auf der Schelle.
Die Überwurfmutter 065.200 hat Innengewinde G 3/8 nach ISO 228 und Schlüsselweite 22. Lieferbar ist sie aus Edelstahl 1.4305 (Mat.-Nr. 16), Edelstahl 1.4571 (Mat.-Nr. 17, alternativ 1.4404), Messing 2.0401 (Mat.-Nr. 30), POM (Mat.-Nr. 56, schwarz) und PVDF (Mat.-Nr. 5E, blau). Die Metallausführung wiegt in Messing 25,0 g, die Kunststoffausführung in PVDF 5,0 g.
Zwischen Schelle und Düse lässt sich ein Siebfilter oder ein Kugelrückschlagventil mit integriertem Filter einsetzen. Der Siebfilter 065.257 (blau, Maschenweite 0,25 mm) ist für die Düsengrößen xxx.32x–xxx.44x bestimmt, 065.256 (rot, 0,65 mm) für xxx.48x–xxx.56x. Die Kugelrückschlagventile 065.265 und 065.266 halten bis 20 bar.
Merkmale
- BauformMontageschelle mit Außengewinde und Zapfen für die Rohrbohrung
- Anschlussgewinde GG 3/8 A nach ISO 228
- Rohrgrößen (Rohr-Ø D)3/8" (16,5–18,0 mm), 1/2" (20,0–22,0 mm), 3/4" (25,0–27,5 mm), 1" (32,0–34,5 mm), 1 1/4" (40,0–43,0 mm)
- Type090.053 (3/8"), 090.003 (1/2"), 090.013 (3/4"), 090.023 (1"), 090.033 (1 1/4")
- Werkstoff SchellePolyamid (Mat.-Nr. 51, schwarz), Polypropylen (Mat.-Nr. 53, weiß), PVDF (Mat.-Nr. 5E, blau)
- KlemmschraubeEdelstahl 1.4301
- Empfohlener Bohrungsdurchmesser Ø B6,2–6,4 mm (3/8" und 1/2"), 7,8–8,0 mm (3/4"), 10,8–11,0 mm (1"), 12,8–13,0 mm (1 1/4")
- Zapfendurchmesser Ø BR6,0 mm (3/8" und 1/2"), 7,6 mm (3/4"), 10,6 mm (1"), 12,6 mm (1 1/4")
- Abmessungen B1 / B2 / B3 / H1 / H23/8": 19,0 / 22,0 / 18,5 / 34,5 / 14,5 mm; 1/2": 21,2 / 23,8 / 18,5 / 36,5 / 16,5 mm; 3/4": 24,5 / 26,5 / 22,0 / 39,5 / 17,5 mm; 1": 30,0 / 31,0 / 22,0 / 44,0 / 21,0 mm; 1 1/4": 34,0 / 35,5 / 25,0 / 48,0 / 25,0 mm
- Gewicht Schelle (Polyamid)20,0 g (3/8" und 1/2"), 25,0 g (3/4"), 32,0 g (1"), 38,0 g (1 1/4")
- Passende Düsenbaureihen216, 226, 2TR, 302, 308, 350, 468, 652, 679, 684
- Überwurfmutter065.200, Innengewinde G 3/8 nach ISO 228, SW 22
- Werkstoff ÜberwurfmutterEdelstahl 1.4305 (Mat.-Nr. 16), Edelstahl 1.4571 oder 1.4404 (Mat.-Nr. 17), Messing 2.0401 (Mat.-Nr. 30), POM (Mat.-Nr. 56, schwarz), PVDF (Mat.-Nr. 5E, blau)
- Abmessungen Überwurfmutter H1 / H2 / Ø DEdelstahl und Messing: 13,0 / 10,0 / 12,8 mm; POM und PVDF: 14,5 / 11,5 / 12,8 mm
- Gewicht Überwurfmutter25,0 g (Messing), 5,0 g (PVDF)
- Überwurfmutter für Baureihen226, 2TR, 468, 548, 652, 660, 679, 684
- BestellschlüsselType + Mat.-Nr., z. B. 090.053 + 51 = 090.053.51
- B1Montageschelle: Breite von der Rohrachse bis zur Außenkante auf der Scharnierseite
- B2Montageschelle: Breite von der Rohrachse bis zur Außenkante auf der Seite der Klemmschraube
- B3Montageschelle: Breite in Rohrlängsrichtung
- H1Montageschelle: Höhe von der Rohrachse bis zum Ende des Außengewindes
- H2Montageschelle: Höhe von der Rohrachse bis zur Oberkante der Schelle
- Ø BRMontageschelle: Zapfendurchmesser
- Ø BMontageschelle: empfohlener Bohrungsdurchmesser
- Ø DMontageschelle: Rohraußendurchmesser
- GAnschlussgewinde nach ISO 228 (Außengewinde an der Schelle, Innengewinde in der Überwurfmutter)
- SWÜberwurfmutter: Schlüsselweite
- H1Überwurfmutter: Gesamthöhe
- H2Überwurfmutter: Tiefe des Innengewindes bis zum Bund
- Ø DÜberwurfmutter: Durchmesser der Öffnung im Boden
Vorteile
- Düsenanschluss ohne Schweißen: Eine Bohrung mit Ø B im Rohr und die Klemmschraube aus Edelstahl 1.4301 genügen.
- Der Zapfen in der Rohrbohrung hält die Schelle gegen Verdrehen, die Düse behält ihre Einbaulage.
- Ein Anschlussgewinde G 3/8 A nimmt Düsen aus zehn Baureihen auf, von Hohlkegel- über Vollkegel- bis zu Flachstrahldüsen.
- Zum Düsenwechsel wird nur die Überwurfmutter mit SW 22 gelöst, die Schelle bleibt auf dem Rohr.
- Die Farbe zeigt den Werkstoff an: schwarz für Polyamid, weiß für Polypropylen, blau für PVDF.
- Die Überwurfmutter gibt es in fünf Werkstoffen, von Messing 2.0401 bis PVDF, passend zu Schelle und Medium.
Einsatzgebiete
- Kühlung von Gasen und Flüssigkeiten
- Axial-Hohlkegeldüsen der Baureihen 226 und 2TR sowie Vollkegeldüsen der Baureihe 468 sitzen mit Überwurfmutter auf der Schelle und kühlen Gase und Flüssigkeiten.
- Luftbefeuchtung in Luftwäschern
- Exzenter-Hohlkegeldüsen der Baureihen 302, 308 und 350 befeuchten die Luft direkt vom Verteilrohr aus.
- Staubbekämpfung und Berieselung
- Hohlkegeldüsen der Baureihen 226, 2TR und 302 binden Staub und berieseln Flächen und Filter.
- Reinigungs- und Waschanlagen
- Vollkegeldüsen der Baureihe 468 und Flachstrahldüsen der Baureihen 652 und 684 besprühen Teile auf Spritzrohren in Wasch- und Reinigungsprozessen.
- Oberflächentechnik und Beschichtung
- Flachstrahldüsen der Baureihe 652 tragen Flüssigkeiten in Anlagen zur Oberflächenbehandlung und Beschichtung auf.
- Schaumniederschlagung
- Exzenter-Hohlkegeldüsen der Baureihe 302 und Vollkegeldüsen der Baureihe 468 schlagen Schaum in Prozessbecken nieder.
- Luft und Sattdampf an Sprührohren
- Flachstrahl-Schlitzdüsen der Baureihe 679 für Luft oder Sattdampf bis 10 bar werden mit Überwurfmutter auf der Schelle montiert und ausgerichtet.
- Chemische Verfahrenstechnik
- Axial-Hohlkegeldüsen der Baureihen 226 und 2TR sowie Vollkegeldüsen der Baureihe 468 sprühen in verfahrenstechnischen Anlagen. Die Schelle ist dafür auch in PVDF lieferbar.
Do's and Dont's
Do's:- Bohrung im Rohr mit dem empfohlenen Durchmesser Ø B der jeweiligen Rohrgröße ausführen
- Siebfilter nach Düsengröße wählen: 065.257 (blau, 0,25 mm) für xxx.32x–xxx.44x, 065.256 (rot, 0,65 mm) für xxx.48x–xxx.56x
- Bei Düsen mit Überwurfmutteranschluss die Dichtung 065.240 einlegen
- Rohr-Ø vor der Bestellung messen, die Schellengrößen überlappen sich nicht
- Schelle nicht auf Rohre außerhalb ihres Bereichs Ø D setzen, z. B. keine 1/2"-Schelle (20,0–22,0 mm) auf ein Rohr mit 23 mm
- Bohrung nicht kleiner als Ø B ausführen, sonst passt der Zapfen Ø BR nicht in die Rohrwand
- Kugelrückschlagventil 065.265 nicht in Anlagen unter 1,0 bar Betriebsdruck einsetzen, es öffnet erst bei 0,50–1,00 bar
- Kugelrückschlagventile 065.265 und 065.266 nicht über 20 bar betreiben
Montage
- Rohraußendurchmesser messen und die Schelle wählen, deren Bereich Ø D den Messwert einschließt.
- Bohrung mit dem empfohlenen Durchmesser Ø B in die Rohrwand setzen: 6,2–6,4 mm bei 3/8" und 1/2", 7,8–8,0 mm bei 3/4", 10,8–11,0 mm bei 1", 12,8–13,0 mm bei 1 1/4".
- Bohrung entgraten und Späne aus dem Rohr spülen, damit sie keine Düse zusetzen.
- Schelle so auf das Rohr legen, dass der Zapfen Ø BR in der Bohrung sitzt, und die Klemmschraube anziehen.
- Bei Bedarf einen Siebfilter oder ein Kugelrückschlagventil in den Anschluss einsetzen.
- Düse mit Dichtung 065.240 (Ø 11,00 x Ø 15,00 x 1,00 mm) einlegen und die Überwurfmutter 065.200 mit SW 22 aufschrauben. Düsen mit Innengewinde G 3/8 werden direkt auf das Außengewinde geschraubt.
Flachstrahldüsen wie die Baureihen 652, 679 und 684 vor dem Festziehen der Überwurfmutter in die gewünschte Strahlrichtung drehen. Die Überwurfmutter hält die Düse danach in dieser Lage.
FAQ
- Welchen Bohrungsdurchmesser braucht eine Montageschelle für Sprühdüsen?
6,2–6,4 mm bei Rohren 3/8" und 1/2", 7,8–8,0 mm bei 3/4", 10,8–11,0 mm bei 1" und 12,8–13,0 mm bei 1 1/4". Bei der Montageschelle mit Außengewinde greift ein Zapfen mit Ø BR 6,0 bis 12,6 mm in diese Bohrung. Die Bohrung liegt damit 0,2 bis 0,4 mm über dem Zapfen.
- Wie befestigt man eine Düse ohne Gewinde an einem Rohr?
Mit einer Montageschelle mit Außengewinde G 3/8 A nach ISO 228 und einer Überwurfmutter 065.200. So wird die Düse montiert:
- Bohrung Ø B ins Rohr setzen und Schelle mit dem Zapfen darin festklemmen.
- Düse mit Dichtung 065.240 aufsetzen.
- Überwurfmutter mit SW 22 aufschrauben und anziehen.
- Wie wähle ich die richtige Rohrschelle für eine Sprühdüse aus?
Nach dem gemessenen Rohraußendurchmesser, nicht nach der Nennweite allein. Die Montageschelle mit Außengewinde deckt je Größe einen festen Bereich ab: 16,5–18,0 mm (3/8"), 20,0–22,0 mm (1/2"), 25,0–27,5 mm (3/4"), 32,0–34,5 mm (1") und 40,0–43,0 mm (1 1/4"). Liegt das Rohr außerhalb, klemmt die Schelle nicht dicht.
- Welchen Siebfilter brauche ich vor einer Sprühdüse?
Das hängt von der Düsengröße ab: blau mit 0,25 mm Maschenweite für die Größen xxx.32x–xxx.44x, rot mit 0,65 mm für xxx.48x–xxx.56x. Bei der Montageschelle mit Außengewinde sitzt der Siebfilter 065.257 oder 065.256 aus POM zwischen Schelle und Düse und hält Partikel vom Düsenmundstück fern.
- Wie verhindert man, dass Sprühdüsen nach dem Abschalten nachtropfen?
Mit einem Kugelrückschlagventil, das unter dem Öffnungsdruck schließt. Für die Montageschelle mit Außengewinde gibt es das Kugelrückschlagventil 065.265 mit integriertem Filter (0,25 mm). Es öffnet bei 0,50–1,00 bar, schließt bei 0,40–0,90 bar und hält bis 20 bar. Das Ventil 065.266 schließt schon bei 0,35–0,45 bar.
