Beschreibung
K754 ist eine kompakte Kolbendichtung für doppeltwirkende Zylinder mit niedringer Reibung und geringem Platzbedarf.
Sie ist für leichten und mittelschweren Einsatz geeignet.

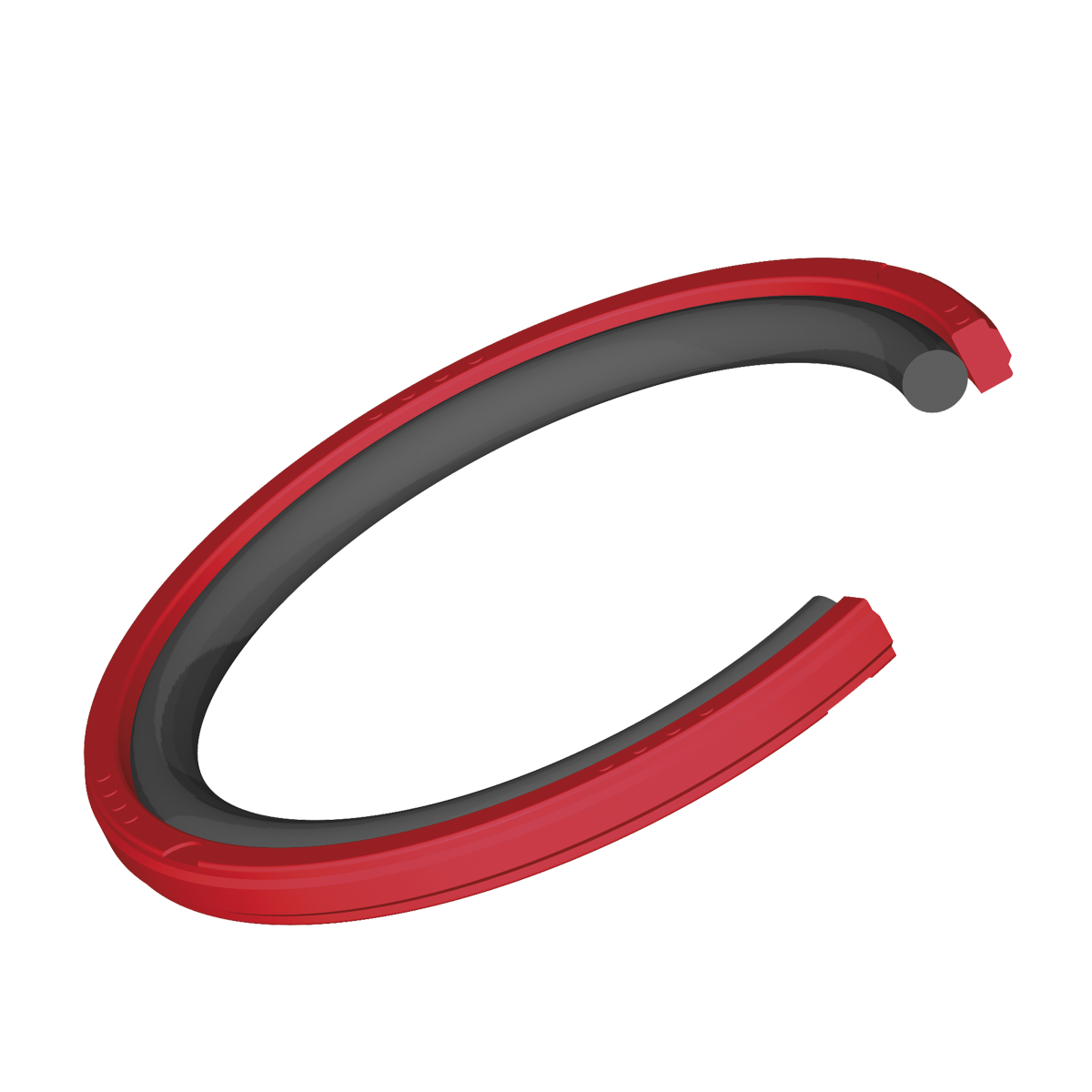

Der Dichtsatz besteht aus einem O-Ring als Vorspannelement und einem hochverschleißfesten TPE-Profilring.
K754 wird vorzugsweise in Verbindung mit Kunststoff-Führungsringen (siehe F506 oder F87) eingesetzt.
K754 bietet im Vergleich zu PTFE-Gleitflächen-Dichtsätzen den Vorteil eines sehr robusten und unempfindlichen TPE-Dichtrings.
Sie ist zudem wesentlich leckagedichter und auch montagefreundlicher.
| Artikelnummer | Innendurchmesser (mm) | Außendurchmesser (mm) | Einbauraumhöhe (mm) | Dichtungstyp | |
|---|---|---|---|---|---|
| 4270910 | 64,5 | 80 | 6,3 | K754 |
Weitere Informationen nach Anmeldung
|
| 4326810 | 59 | 70 | 4,2 | K754 |
Weitere Informationen nach Anmeldung
|
| 4326910 | 52 | 63 | 4,2 | K754 |
Weitere Informationen nach Anmeldung
|
| 4327010 | 49 | 60 | 4,2 | K754 |
Weitere Informationen nach Anmeldung
|
| 4327110 | 39 | 50 | 4,2 | K754 |
Weitere Informationen nach Anmeldung
|
| 4339210 | 29 | 40 | 4,2 | K754 |
Weitere Informationen nach Anmeldung
|
| 4339310 | 84,5 | 100 | 6,3 | K754 |
Weitere Informationen nach Anmeldung
|
| 4339610 | 17,5 | 25 | 3,2 | K754 |
Weitere Informationen nach Anmeldung
|
| 4339710 | 22,5 | 30 | 3,2 | K754 |
Weitere Informationen nach Anmeldung
|
| 4339810 | 24,5 | 32 | 3,2 | K754 |
Weitere Informationen nach Anmeldung
|
| 4339910 | 64 | 75 | 4,2 | K754 |
Weitere Informationen nach Anmeldung
|
| 4340010 | 109,5 | 125 | 6,3 | K754 |
Weitere Informationen nach Anmeldung
|
| 4340110 | 119 | 140 | 8,1 | K754 |
Weitere Informationen nach Anmeldung
|
| 4340210 | 139 | 160 | 8,1 | K754 |
Weitere Informationen nach Anmeldung
|
| 4340310 | 149 | 170 | 8,1 | K754 |
Weitere Informationen nach Anmeldung
|
| 4340410 | 159 | 180 | 8,1 | K754 |
Weitere Informationen nach Anmeldung
|
| 4340510 | 179 | 200 | 8,1 | K754 |
Weitere Informationen nach Anmeldung
|
| 4342210 | 114,5 | 130 | 6,3 | K754 |
Weitere Informationen nach Anmeldung
|
| 4342310 | 34 | 45 | 4,2 | K754 |
Weitere Informationen nach Anmeldung
|
| 4342410 | 169 | 190 | 8,1 | K754 |
Weitere Informationen nach Anmeldung
|
| 4351510 | 189 | 210 | 8,1 | K754 |
Weitere Informationen nach Anmeldung
|
| 4352410 | 27,5 | 35 | 3,2 | K754 |
Weitere Informationen nach Anmeldung
|
| 4353010 | 54 | 65 | 4,2 | K754 |
Weitere Informationen nach Anmeldung
|
| 4355610 | 39,5 | 55 | 6,3 | K754 |
Weitere Informationen nach Anmeldung
|
| 4355810 | 99,5 | 115 | 6,3 | K754 |
Weitere Informationen nach Anmeldung
|
| 4362010 | 49,5 | 65 | 6,3 | K754 |
Weitere Informationen nach Anmeldung
|
| 4362310 | 12,5 | 20 | 3,2 | K754 |
Weitere Informationen nach Anmeldung
|
| 4372510 | 89,5 | 105 | 6,3 | K754 |
Weitere Informationen nach Anmeldung
|
| 4372710 | 74,5 | 90 | 6,3 | K754 |
Weitere Informationen nach Anmeldung
|
| 4376510 | 104 | 125 | 8,1 | K754 |
Weitere Informationen nach Anmeldung
|
| 4390710 | 44,5 | 60 | 6,3 | K754 |
Weitere Informationen nach Anmeldung
|
| 4393710 | 229 | 250 | 8,1 | K754 |
Weitere Informationen nach Anmeldung
|
| 4396910 | 129 | 150 | 8,1 | K754 |
Weitere Informationen nach Anmeldung
|
| 4400610 | 8,5 | 16 | 3,2 | K754 |
Weitere Informationen nach Anmeldung
|
| 4402410 | 109 | 130 | 8,1 | K754 |
Weitere Informationen nach Anmeldung
|
| 4419310 | 94,5 | 110 | 6,3 | K754 |
Weitere Informationen nach Anmeldung
|
| 4427410 | 34,5 | 50 | 6,3 | K754 |
Weitere Informationen nach Anmeldung
|
| 4431110 | 47,5 | 63 | 6,3 | K754 |
Weitere Informationen nach Anmeldung
|
| 4446410 | 7,5 | 15 | 3,2 | K754 |
Weitere Informationen nach Anmeldung
|
| 4452210 | 144 | 165 | 8,1 | K754 |
Weitere Informationen nach Anmeldung
|
| 4465410 | 104,5 | 120 | 6,3 | K754 |
Weitere Informationen nach Anmeldung
|
| 4465510 | 44 | 55 | 4,2 | K754 |
Weitere Informationen nach Anmeldung
|
| 4499410 | 124,5 | 140 | 6,3 | K754 |
Weitere Informationen nach Anmeldung
|
| 4512810 | 204 | 225 | 8,1 | K754 |
Weitere Informationen nach Anmeldung
|
| 4535010 | 99 | 120 | 8,1 | K754 |
Weitere Informationen nach Anmeldung
|
| 4535110 | 114 | 135 | 8,1 | K754 |
Weitere Informationen nach Anmeldung
|
| 4553610 | 219 | 240 | 8,1 | K754 |
Weitere Informationen nach Anmeldung
|
| 4564010 | 69,5 | 85 | 6,3 | K754 |
Weitere Informationen nach Anmeldung
|
| 4569510 | 79,5 | 95 | 6,3 | K754 |
Weitere Informationen nach Anmeldung
|
| 4572810 | 279 | 300 | 8,1 | K754 |
Weitere Informationen nach Anmeldung
|
| 4704910 | 59,5 | 75 | 6,3 | K754 |
Weitere Informationen nach Anmeldung
|
| 4735710 | 199 | 220 | 8,1 | K754 |
Weitere Informationen nach Anmeldung
|
| 4763410 | 54,5 | 70 | 6,3 | K754 |
Weitere Informationen nach Anmeldung
|
| 4764010 | 209 | 230 | 8,1 | K754 |
Weitere Informationen nach Anmeldung
|
| 4765910 | 20,5 | 28 | 3,2 | K754 |
Weitere Informationen nach Anmeldung
|
| 4768510 | 69 | 80 | 4,2 | K754 |
Weitere Informationen nach Anmeldung
|
| 4788510 | 94 | 115 | 8,1 | K754 |
Weitere Informationen nach Anmeldung
|
| Kein Produkt gefunden | |||||
Montage
Typ K754 kann auf einteilige Kolben übergeknöpft werden.
Zuerst den O-Ring in die Nut einbringen ( Nicht verdrillen !! ). Für den TPE-Profilring verwenden Sie am Besten ein festes und flaches Kunststoffband. Setzen Sie den TPE-Ring an einer Stelle des Umfangs in die Dichtungsnut.
Ziehen Sie dann den Profilring mit dem Band ringsum in die Nut.
Der Profilring schnappt ein und muss nach der Montage nicht mehr kalibriert werden.
Einsatzgebiete
Vorteile
einfache Montage ohne Vorrichtung
optimale Dichtheit bei niedriger Reibung
hervorragendes Verschleißverhalten
unempfindlich gegen Schmutz und Verunreinigungen
einsetzbar in den meisten Hydraulikflüssigkeiten
geringer Platzbedarf
kostengünstige Kolbenkonstruktion
K754 kann bis ca. 1500mm ∅ ohne Formkosten gefertigt werden
K754 kann auch als Pneumatik-Kolbendichtung mit geringerer Vorspannung verwendet werden
