Artikelnummer Innen-ød1 (mm) Außen-øD1 (mm) Breite H (mm) Typ Werkstoff
0120016016-0408 NBR-Gewebe-Wellendichtring
R70-120x160x16
120 160 16 CARCOSEAL R70 (AP) NBR-Gewebe
Weitere Informationen nach Anmeldung
0200024016-0408H H/NBR-Gewebe-Wellendichtring
R70-200x240x16
200 240 16 CARCOSEAL R70 (AP) HNBR-Gewebe
Weitere Informationen nach Anmeldung
0210025016-0408H H/NBR-Gewebe-Wellendichtring
R70-210x250x16
210 250 16 CARCOSEAL R70 (AP) HNBR-Gewebe
Weitere Informationen nach Anmeldung
0220026016-0408 NBR-Gewebe-Wellendichtring
R70-220x260x16
220 260 16 CARCOSEAL R70 (AP) NBR-Gewebe
Weitere Informationen nach Anmeldung
0340038420-0408H H/NBR-Gewebe-Wellendichtring
R70-340x384x20
340 384 20 CARCOSEAL R70 (AP) HNBR-Gewebe
Weitere Informationen nach Anmeldung
0360040420-0408H H/NBR-Gewebe-Wellendichtring
R70-360x404x20
360 404 20 CARCOSEAL R70 (AP) HNBR-Gewebe
Weitere Informationen nach Anmeldung

Beschreibung

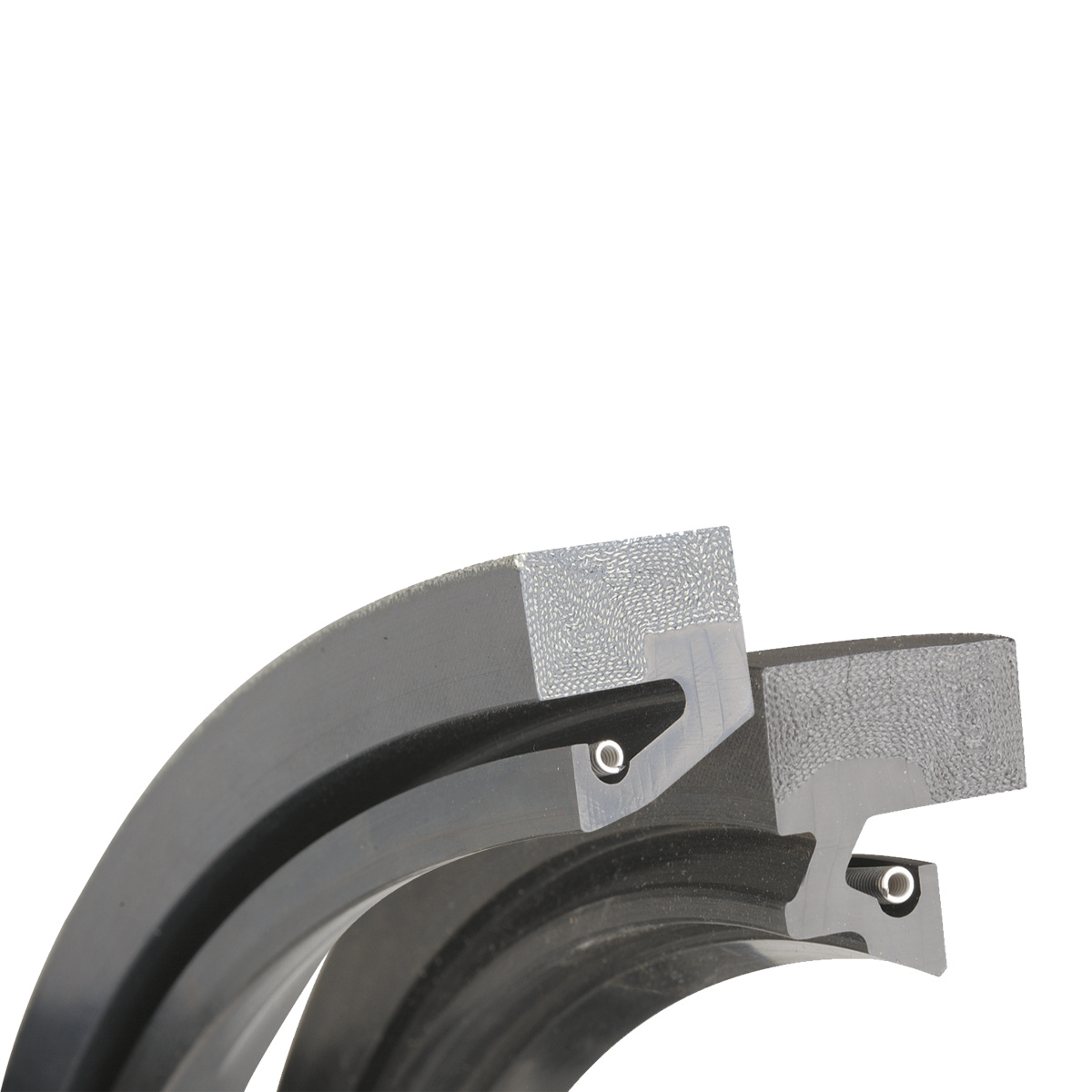

Der CARCOSEAL R70 AP ist ein gewebeverstärkter Radialwellendichtring ohne Metallgehäuse, konzipiert für Druckanwendungen über 0,5 bar. Der integrierte Stützring verhindert das Umklappen der Dichtlippe unter Last. Der Hohlraum zwischen Dichtlippe und Stützring sorgt für einen stabilen Schmierfilm, der die Reibung selbst bei erhöhtem Druck niedrig hält. Steigt der Druck weiter an, bewirkt der Gegendruck ein stabilisierendes Andrücken der Lippe.

Der Gummi-Geweberücken ersetzt das sonst übliche Metallgehäuse. Das bedeutet kein Beschädigungsrisiko an Welle oder Gehäuse bei Montage und Demontage, und der Dichtring kann bei sorgfältiger Demontage wiederverwendet werden. Die Dichtlippe besteht aus einer Elastomer-PTFE-Mischung mit tiefliegender Edelstahlfeder, die gleichmäßigen Lippenanpressdruck auch bei großer Wellenexzentrizität sicherstellt. Die Carcoflон®-Beschichtung der Dichtlippe reduziert die Reibung zusätzlich und schützt bei kurzzeitigem Trockenlauf und Mangelschmierung.

Der R70 eignet sich für Tandemanordnung mit Laternenring, optional mit Zwischenspülung. Diese Konfiguration bewältigt höhere Drücke und schützt bei abrasiven Medien wie Sand oder Zucker. Als direkte Alternative zu Stopfbuchspackungen bringt der R70 deutlich geringeren Wellenverschleiß und lässt sich ohne Spezialwerkzeug einbauen.

Verfügbar in den Werkstoffen NBR-PTFE/Gewebe (bis +120 °C), H-NBR/Gewebe (bis +170 °C) und FPM/Gewebe (bis +200 °C). Wellendurchmesser ab 100 mm im Standardprogramm; Sondergrößen und Expressfertigung über das HSC Suben lieferbar.

Merkmale

  • TypCARCOSEAL/AP (R70)
  • BauartRadialwellendichtring, gewebeverstärkt, ohne Metallgehäuse
  • Werkstoffe (Dichtlippe/Gewebe)NBR-PTFE/Gewebe, H-NBR/Gewebe, FPM (Viton®)/Gewebe
  • Temperaturbereich NBR−40 °C bis +120 °C
  • Temperaturbereich H-NBR−40 °C bis +170 °C
  • Temperaturbereich FPM−20 °C bis +200 °C
  • Max. Betriebsdrucküber 0,5 bar; bis 1,5 bar bei niedriger Drehzahl
  • Max. Umfangsgeschwindigkeit (NBR)15 m/s (kurzzeitig 20 m/s)
  • Max. Umfangsgeschwindigkeit (H-NBR, FPM)25 m/s
  • Wellendurchmesser Toleranz d1h8
  • Gehäusebohrung Toleranz D1H9
  • Abstützplatte D2H11, max. d1 + 2 mm
  • EdelstahlfederAISI 302
  • DichtlippenbeschichtungCarcoflон® (PTFE-Mischung)
  • Montagemit axialer Halteplatte; Tandemanordnung mit Laternenring möglich
  • Wellenlaufflächenhärte45–60 HRC, Einhärttiefe mind. 0,5 mm
  • Oberflächenrauheit LaufflächeRa drallfreier Schliff; statische Flächen Ra ≤ 1,6 µm

Vorteile

  • Stützring verhindert das Umklappen der Dichtlippe bei Drücken über 0,5 bar, was bei Standard-Wellendichtringen ohne dieses Merkmal zum Dichtungsversagen führt.
  • Hohlraum zwischen Dichtlippe und Stützring hält die Reibung auch unter Druck gering und verlängert dadurch die Standzeit der Dichtung und der Wellenlauffläche.
  • Carcoflон®-Beschichtung der Dichtlippe reduziert die Reibung um ca. 25 % gegenüber Standard-Gummi und schützt bei kurzzeitigem Trockenlauf oder Mangelschmierung.
  • Gummi-Geweberücken ohne Metallgehäuse: kein Beschädigungsrisiko an Welle oder Gehäuse bei Montage und Demontage; der Dichtring kann wiederverwendet werden.
  • Für Tandemanordnung mit Laternenring geeignet, sodass höhere Drücke und abrasive Medien wie Sand oder Schlamm beherrschbar sind.
  • Direkter Ersatz für Stopfbuchspackungen mit reduziertem Wellenverschleiß und ohne aufwändige Nachjustierung.

Einsatzgebiete

Wasserturbinen und Wasserkraftanlagen
Abdichtung von Turbinenwellen, Leitapparaten und Kugelhahnwellen, wo Drücke über 0,5 bar anliegen und Wasser als Medium vorherrscht.
Rührwerke und Agitatoren
Abdichtung von Rührerwellen in Schlammpumpen, Zuckerproduktion und Chemieanlagen, bei abrasiven oder viskosen Medien mit Tandemanordnung und Zwischenspülung.
Schiffsbau: Ruderanlagen und Querstrahlruder
Abdichtung rotierender Wellen gegenüber Meerwasser, wo herkömmliche Stopfbuchspackungen wartungsintensiv und verschleißanfällig sind.
Windkraftanlagen
Abdichtung von Wellen in Getriebegehäusen und Rotorlagern, bei großen Wellendurchmessern und wechselnden Betriebsbedingungen.
Zement- und Mineralienindustrie
Abdichtung von Förderwellen und Steinbrecherwellen, bei abrasiven Medien mit Sand oder Zementstaub; Tandemanordnung mit Spülung empfohlen.
Papier- und Zellstoffindustrie
Abdichtung von Wellen in Refinern und Mischern, die dauerhaft mit wässrigen Medien und Fasersuspensionen in Kontakt stehen.
Warm- und Kaltwalzwerke
Walzenlagerabdichtung in der Stahl- und Aluminiumindustrie, wo große Wellendurchmesser, hohe Umfangsgeschwindigkeiten und Kühlwasser gleichzeitig auftreten.

Do's and Dont's

Do's:
  • Dichtlippe vor und nach der Montage mit HENNLICH Spezialfett HZ 103 einfetten
  • Wellenlauffläche auf drallfreien Schliff und Härte von 45–60 HRC prüfen
  • Bei Tandemanordnung Laternenring und Zwischenschmierung vorsehen
  • Federlänge kann bei Bedarf um maximal 5 % bei der Montage gekürzt werden
  • Dichtringe kühl, trocken und UV-geschützt lagern (DIN 7716)
  • Bei hartverchromten Laufflächen ausreichende Schichtdicke sicherstellen, damit keine Chrompartikel abplatzen und die Dichtlippe beschädigen

Don'ts:
  • Kein Fett am Außendurchmesser des Dichtrings aufbringen (beeinträchtigt Festsitz)
  • Dichtring beim Einbau nicht einseitig einpressen oder verkanten
  • Ausführung R70 nicht für drucklosen Betrieb als Ersatz für R50 verwenden, wenn kein Überdruck anliegt (unnötige Mehrreibung)
  • Keine scharfkantigen Montagewerkzeuge verwenden; Gummi-Geweberücken ist nicht metallverstärkt
  • Lauffläche Ra < 0,1 µm vermeiden, da zu glatte Oberflächen keinen Schmierfilmaufbau zulassen

Montage

  1. Aufnahmebohrung auf Sauberkeit, Fettfreiheit und Oberflächenbeschädigungen prüfen. Nutgrund Ra ≤ 1,6 µm, Nutflanken Ra ≤ 3,2 µm.
  2. Dichtlippe mit Spezialfett HZ 103 gründlich einfetten. Dichtring mit der Hand walken, um gleichmäßige Federspannkraft zu erreichen. Kein Fett am Ringaußendurchmesser aufbringen.
  3. Wellenlauffläche auf drallfreien Schliff, Rauheit und Freiheit von Kratzern prüfen. Oberflächenhärte 45–60 HRC, Einhärttiefe mind. 0,5 mm sicherstellen.
  4. Auf ausreichend große Einbauschrägen an der Welle achten (15° bzw. 30° gemäß Tabelle). Fehlen diese, Montagehülsen mit gut gerundeten Übergängen verwenden.
  5. R70: Dichtring langsam, vorsichtig und gleichförmig rundherum in die Aufnahmebohrung drücken. Kein Verkanten oder einseitiges Einpressen.
  6. Axiale Halteplatte vor der Wellenmontage anschrauben. Halteplatte muss ausreichend steif sein und gleichmäßig am Umfang verschraubt werden.
  7. Nach der Wellenmontage Sitz von Dichtring und Feder prüfen. Dichtlippe nochmals mit HZ 103 nachfetten für Einlauferleichterung und Konservierung.
  8. Dichtring muss gerade in der Nut sitzen, keine Schrägstellung. Bei Tandemanordnung Laternenring korrekt positionieren und Zwischenschmierungsanschlüsse prüfen.

Hinweis: Dichtringe sind größer als die Nenndurchmesser gefertigt. Die auf dem Dichtring angegebenen Nennmaße mit den Abmaßen der mechanischen Teile vergleichen, bevor mit der Montage begonnen wird.

FAQ

Bis zu welchem Druck ist der CARCOSEAL R70 einsetzbar?

Der R70 ist für Drücke über 0,5 bar ausgelegt. Bei niedriger Drehzahl sind bis zu 1,5 bar möglich. Für höhere Drücke wird Tandemanordnung mit Laternenring empfohlen, optional mit Zwischenspülung.

Was ist der Unterschied zwischen R70 und R70-WT?

Beim R70 (CARCOSEAL/AP) schützt ein separater Stützring die Dichtlippe vor dem Umklappen, und der Hohlraum zwischen Lippe und Stützring hält die Reibung gering. Beim R70-WT (CARCOSEAL/AP/WT) übernimmt die axiale Rückhalteplatte direkt die Stützfunktion, ohne separaten Stützring. Beide Varianten sind für Tandemanordnung geeignet.

Kann der R70 als Ersatz für Stopfbuchspackungen eingesetzt werden?

Ja. Der R70 ist eine direkte Alternative zu Stopfbuchspackungen. Er reduziert den Wellenverschleiß durch die flach aufliegende Dichtlippe mit Meniskus-Effekt und erfordert keine Nachjustierung im Betrieb. Die Montage ist ohne Spezialwerkzeug möglich.

Welcher Werkstoff ist bei Meerwasser- oder Süßwasseranwendungen geeignet?

NBR-PTFE/Gewebe ist für Süßwasser und viele wässrige Medien geeignet (bis +120 °C). Bei Meerwasser und erhöhten Temperaturen bis +170 °C wird H-NBR/Gewebe empfohlen. FPM/Gewebe (bis +200 °C) eignet sich bei aggressiveren Medien oder hohen Temperaturen.

Wie groß darf die Wellenexzentrizität beim R70 sein?

Die maximal zulässige Gesamtexzentrizität setzt sich aus statischem Mittenversatz und dynamischer Unwucht zusammen. Bei Wellendurchmessern von 100–250 mm beträgt der maximale statische Mittenversatz 0,50 mm. Bei größeren Durchmessern steigt dieser Wert auf bis zu 0,70 mm (600–1500 mm). Beide Werte müssen addiert werden und unter dem zulässigen Gesamtwert liegen.

Warum darf kein Fett auf den Außendurchmesser des Dichtrings aufgebracht werden?

Der Gummi-Geweberücken des CARCOSEAL sitzt durch Kraftschluss in der Gehäusebohrung. Fett am Außendurchmesser reduziert die Haftreibung und kann dazu führen, dass sich der Dichtring im Betrieb verdreht oder axial verschiebt. Einzig die Dichtlippe wird vor der Montage eingefettet.

Welche Anforderungen gelten für die Wellenlauffläche?

Die Lauffläche muss drallfrei geschliffen sein, da ein Drall einen Pumpeffekt erzeugt und Leckage verursacht. Die Oberflächenhärte soll 45–60 HRC betragen, die Einhärttiefe mindestens 0,5 mm. Zu glatte Oberflächen unter Ra 0,1 µm verhindern den Schmierfilmaufbau und erhöhen den Verschleiß.
