Die Montageschellen des Bajonett-Systems sitzen direkt auf dem Rohr und tragen am unteren Ende einen Bajonett-Anschluss (KA). Ein Zapfen an der Schelle greift in eine Bohrung im Rohr und führt die Flüssigkeit zur Düse. Eine Klemmschraube aus Edelstahl 1.4301 hält die Schelle fest.Die Düse sitzt in einer Bajonett-Schnellverschlussmutter mit Gummidichtung 065.242.73. Der Monteur setzt die Mutter von Hand auf den Anschluss und löst sie ebenso ohne Werkzeug. Die Schelle bleibt dabei auf dem Rohr.
Für die Schelle stehen drei Kunststoffe zur Wahl: Polyamid (51, schwarz), Polypropylen (53, weiß) und PVDF (5E, blau). Bis 65 °C sind 10 bar zulässig, bis 80 °C noch 8 bar. Nur PVDF ist bis 100 °C einsetzbar, dann mit maximal 4 bar.
Die Schellen passen zu den Düsenbaureihen 226, 2TR, 302 Bajonett, 422 Bajonett, 468, 652, 646, 684 und 679. Lieferbar sind die Rohrgrößen 1/2" (090.003), 3/4" (090.013) und 1" (090.023).
Düsen mit Außengewinde G 1/8 oder G 1/4 nach ISO 228 nimmt das Kugelstück 092.150 aus PVDF auf. Es sitzt in der Schnellverschlussmutter 092.150.5E.00 mit O-Ring aus NBR und lässt sich bis 30° aus der Achse schwenken. Für das Kugelstück gelten dieselben Grenzen: 10 bar bis 65 °C, 8 bar bis 80 °C, 4 bar bis 100 °C.
Zum System gehört außerdem das Membranrückschlagventil 065.272 aus POM mit Bajonett-Schnellverschluss für 1/2"- und 3/4"-Rohre. Es öffnet bei 0,8 bar und schließt bei 0,6 bar. Siebfilter 065.268 mit 0,3 mm oder 0,5 mm Maschenweite passen in die Schnellverschlussmutter 065.202.
Merkmale
- BauformMontageschelle mit Bajonett-Schnellverschluss, Anschluss KA
- Rohrgrößen1/2" (Ø D 20,0–22,0 mm), 3/4" (Ø D 25,0–27,5 mm), 1" (Ø D 32,0–34,5 mm)
- Bestell-Nr.090.003 (1/2"), 090.013 (3/4"), 090.023 (1")
- Werkstoff SchellePolyamid (Mat.-Nr. 51, schwarz), Polypropylen (Mat.-Nr. 53, weiß), PVDF (Mat.-Nr. 5E, blau)
- KlemmschraubeEdelstahl 1.4301
- Max. Druck / TemperaturPA, PP, PVDF, POM: 10 bar bis 65 °C, 8 bar bis 80 °C; PVDF: 4 bar bis 100 °C
- Passende Düsenbaureihen226, 2TR, 302 Bajonett, 422 Bajonett, 468, 652, 646, 684, 679
- Gewicht (Polyamid)22,0 g (1/2"), 26,0 g (3/4"), 32,0 g (1")
- Kugelstück092.150, PVDF, Anschluss G 1/8 ISO 228 (AB) oder G 1/4 ISO 228 (AD), schwenkbar bis 30°
- Schnellverschlussmutter für Kugelstück092.150.5E.00, PVDF, inkl. O-Ring 095.015.7C.04.16 aus NBR
- Bajonett-Schnellverschlussmuttern065.202 in POM, Polypropylen oder PVDF, inkl. Dichtung 065.242.73 (Gummi)
- Membranrückschlagventil065.272, POM, 1/2" (KH) und 3/4" (KL), Öffnungsdruck 0,8 bar, Schließdruck 0,6 bar, Schraube Edelstahl 1.4305
- B1Breite von der Rohrachse bis zur Außenkante der Schelle, Seite gegenüber der Klemmschraube
- B2Breite von der Rohrachse bis zur Außenkante der Schelle, Seite der Klemmschraube
- B3Breite der Schelle in Rohrlängsrichtung
- H1Höhe von der Rohrachse bis zum unteren Ende des Bajonett-Anschlusses
- H2Höhe von der Rohrachse bis zur Oberkante der Schelle
- Ø BRZapfendurchmesser
- Ø Bempfohlener Bohrungsdurchmesser
- Ø DRohraußendurchmesser
Vorteile
- Düsenwechsel von Hand über die Bajonett-Schnellverschlussmutter, ohne Werkzeug und ohne die Schelle vom Rohr zu nehmen.
- Der Zapfen in der Rohrbohrung legt die Lage der Schelle fest, damit behält eine neue Düse die Einbaulage der alten.
- Drei Schellenwerkstoffe für unterschiedliche Medien und Temperaturen, in PVDF bis 100 °C bei 4 bar.
- Eine Schelle je Rohrgröße nimmt Düsen aus neun Baureihen auf, von Hohlkegel- über Vollkegel- bis zu Flachstrahldüsen.
- Mit dem Kugelstück 092.150 lassen sich auch Düsen mit Außengewinde G 1/8 oder G 1/4 anschließen und bis 30° schwenken.
- Klemmschraube aus Edelstahl 1.4301, auch bei Schellen aus Kunststoff.
Einsatzgebiete
- Sprührohre zur Bandreinigung
- Auf Sprührohren zur Bandreinigung halten die Montageschellen Flachstrahldüsen der Baureihe 646 mit Bajonett-Schnellverschluss.
- Oberflächenbehandlung und Beschichtung
- In Anlagen zur Oberflächenbehandlung und Beschichtung tragen die Schellen Flachstrahldüsen der Baureihen 646 und 652.
- Reinigungs- und Waschanlagen
- Vollkegeldüsen der Baureihen 422 Bajonett und 468 besprühen in Reinigungs- und Waschprozessen die Teile direkt vom Rohr aus.
- Luftbefeuchtung in Luftwäschern
- Exzenter-Hohlkegeldüsen der Baureihe 302 Bajonett befeuchten die Luft, die Montageschelle hält sie auf dem Verteilrohr.
- Staubbekämpfung und Berieselung
- Hohlkegeldüsen der Baureihen 226, 2TR und 302 Bajonett binden Staub und berieseln Flächen.
- Schaumniederschlagung
- Exzenter-Hohlkegeldüsen der Baureihe 302 Bajonett und Vollkegeldüsen der Baureihe 468 schlagen Schaum in Prozessbecken nieder.
- Kühlung von Flüssigkeiten und Gasen
- Axial-Hohlkegeldüsen der Baureihen 226 und 2TR sowie Vollkegeldüsen der Baureihe 468 kühlen Gase und Flüssigkeiten.
- Chemische Verfahrenstechnik
- Axial-Hohlkegeldüsen der Baureihen 226 und 2TR sowie Vollkegeldüsen der Baureihe 468 sprühen in verfahrenstechnischen Anlagen. Schellen aus PVDF halten dort bis 100 °C bei 4 bar.
Do's and Dont's
Do's:- Schelle und Schnellverschlussmutter in derselben Materialkombination einsetzen, z. B. PP mit PP oder PVDF mit PVDF
- Bohrung im Rohr mit dem empfohlenen Durchmesser Ø B der jeweiligen Rohrgröße ausführen
- Siebfilter nach Düsengröße wählen: blau 0,3 mm für Leistungsgrößen xxx.32x–xxx.44x, rot 0,5 mm für xxx.48x–xxx.56x
- Oberhalb von 80 °C Medientemperatur nur Schellen aus PVDF verwenden
- Schelle und Schnellverschlussmutter nicht aus unterschiedlichen Werkstoffen kombinieren, sonst wird der Verschluss schwergängig
- Schellen nicht über 10 bar betreiben, über 65 °C nicht über 8 bar
- PVDF-Schellen bei 100 °C nicht über 4 bar belasten
- Membranrückschlagventil 065.272 nicht in Anlagen unter 0,8 bar Betriebsdruck einsetzen, es öffnet erst bei 0,8 bar
Montage
- Bohrung mit dem empfohlenen Durchmesser Ø B in das Rohr setzen: 6,2–6,4 mm bei 1/2", 7,8–8,0 mm bei 3/4", 10,8–11,0 mm bei 1".
- Bohrung entgraten und Späne aus dem Rohr spülen, damit sie später keine Düse zusetzen.
- Montageschelle so auf das Rohr setzen, dass der Zapfen (Ø BR 6,0 mm, 7,6 mm oder 10,6 mm) in der Bohrung sitzt.
- Klemmschraube aus Edelstahl 1.4301 anziehen, bis die Schelle fest auf dem Rohr sitzt.
- Bei Bedarf einen Siebfilter 065.268 in die Schnellverschlussmutter 065.202 einlegen.
- Düse mit Schnellverschlussmutter und Dichtung 065.242.73 von Hand auf den Bajonett-Anschluss setzen.

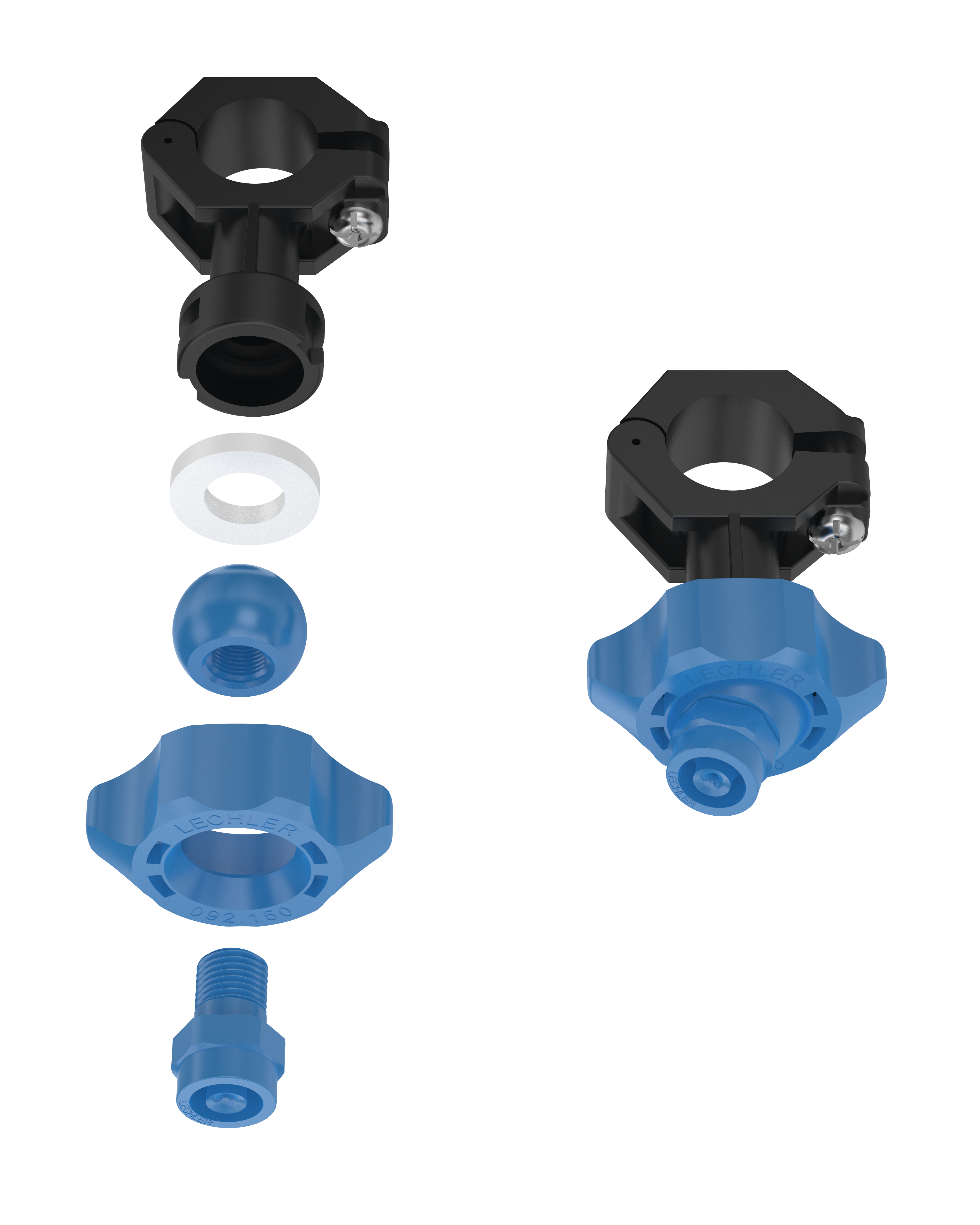

Für Düsen mit Außengewinde schraubt der Monteur die Düse in das Kugelstück 092.150 (G 1/8 oder G 1/4 ISO 228). Das Kugelstück kommt mit der Schnellverschlussmutter 092.150.5E.00 und dem NBR-O-Ring auf die Schelle. Danach lässt sich die Düse bis 30° aus der Achse ausrichten.
FAQ
- Welchen Bohrungsdurchmesser braucht eine Montageschelle mit Bajonett-Anschluss?
6,2–6,4 mm bei 1/2"-Rohr, 7,8–8,0 mm bei 3/4" und 10,8–11,0 mm bei 1". Beim Bajonett-System greift der Zapfen der Montageschelle mit Ø BR 6,0, 7,6 oder 10,6 mm in diese Bohrung. Die Bohrung liegt damit 0,2 bis 0,4 mm über dem Zapfendurchmesser.
- Bis zu welcher Temperatur sind Montageschellen aus PVDF einsetzbar?
Bis 100 °C bei maximal 4 bar. Die Montageschellen des Bajonett-Systems aus PVDF (Mat.-Nr. 5E) tragen bis 65 °C 10 bar und bis 80 °C 8 bar. Schellen aus Polyamid und Polypropylen enden bei 80 °C und passen deshalb nicht für heißere Medien.
- Warum lässt sich eine Bajonett-Schnellverschlussmutter schwer drehen?
Häufig liegt es an der Materialkombination. Beim Bajonett-System wird die Schnellverschlussmutter schwergängig, wenn sie aus einem anderen Kunststoff besteht als die Montageschelle. Die Muttern 065.202 gibt es in POM, Polypropylen und PVDF, sodass eine PP- oder PVDF-Schelle eine Mutter aus demselben Werkstoff erhält.
- Wie befestigt man Düsen mit Außengewinde an einem Bajonett-Schnellverschluss?
Mit einem Kugelstück aus PVDF mit Innengewinde G 1/8 oder G 1/4 nach ISO 228. Beim Bajonett-System schraubt man die Düse in das Kugelstück 092.150 und setzt es mit der Schnellverschlussmutter 092.150.5E.00 samt NBR-O-Ring auf die Montageschelle. Die Düse lässt sich danach bis 30° aus der Achse schwenken.
- Wie verhindert man, dass Sprühdüsen nach dem Abschalten nachtropfen?
Mit einem Membranrückschlagventil, das unter 0,6 bar schließt. Für das Bajonett-System gibt es das Membranrückschlagventil 065.272 aus POM mit Bajonett-Schnellverschluss für 1/2"- und 3/4"-Rohre. Es öffnet bei 0,8 bar und sperrt die Düse, sobald der Druck im Rohr unter 0,6 bar fällt.
