Axial Hohlkegeldüse 226

Filter
Produktfilter
Sprühwinkel Grad [°]
-
Volumenstrom [l/min] [l/min]
-
Artikelnummer Sprühwinkel Grad (°) Volumenstrom [l/min] (l/min) Referenzdruck (Bar) Anschluss Werkstoff
226.004.16.00.00 Axial-Hohlkegeldüse
Q = 0,013 l/min bei 5bar
60 0,13 5 Überwurfmutter 065.200.xx 1.4305
Weitere Informationen nach Anmeldung
226.014.16.00.00 Axial-Hohlkegeldüse
Q = 0,019 l/min bei 5bar
60 0,19 5 Überwurfmutter 065.200.xx 1.4305
Weitere Informationen nach Anmeldung
226.054.16.00.00 Axial-Hohlkegeldüse
Q = 0,027 l/min bei 5bar
60 0,027 5 Überwurfmutter 065.200.xx 1.4305
Weitere Informationen nach Anmeldung
226.085.16.00.00 Axial-Hohlkegeldüse
Q = 0,040 l/min bei 5bar
80 0,04 5 Überwurfmutter 065.200.xx 1.4305
Weitere Informationen nach Anmeldung
226.125.16.00.00 Axial-Hohlkegeldüse
Q = 0,062 l/min bei 5bar
80 0,062 5 Überwurfmutter 065.200.xx 1.4305
Weitere Informationen nach Anmeldung
226.145.16.00.00 Axial-Hohlkegeldüse
Q = 0,082 l/min bei 5bar
80 0,082 5 Überwurfmutter 065.200.xx 1.4305
Weitere Informationen nach Anmeldung
226.165.16.00.00 Axial-Hohlkegeldüse
Q = 0,103 l/min bei 5bar
80 0,103 5 Überwurfmutter 065.200.xx 1.4305
Weitere Informationen nach Anmeldung
226.185.16.00.00 Axial-Hohlkegeldüse
Q = 0,130 l/min bei 5bar
80 0,13 5 Überwurfmutter 065.200.xx 1.4305
Weitere Informationen nach Anmeldung
226.205.16.00.00 Axial-Hohlkegeldüse
Q = 0,168 l/min bei 5bar
80 0,168 5 Überwurfmutter 065.200.xx 1.4305
Weitere Informationen nach Anmeldung
226.245.16.00.00 Axial-Hohlkegeldüse
Q = 0,261 l/min bei 5bar
80 0,261 5 Überwurfmutter 065.200.xx 1.4305
Weitere Informationen nach Anmeldung
226.285.16.00.00 Axial-Hohlkegeldüse
Q = 0,39 l/min bei 5bar
80 0,39 5 Überwurfmutter 065.200.xx 1.4305
Weitere Informationen nach Anmeldung

Beschreibung

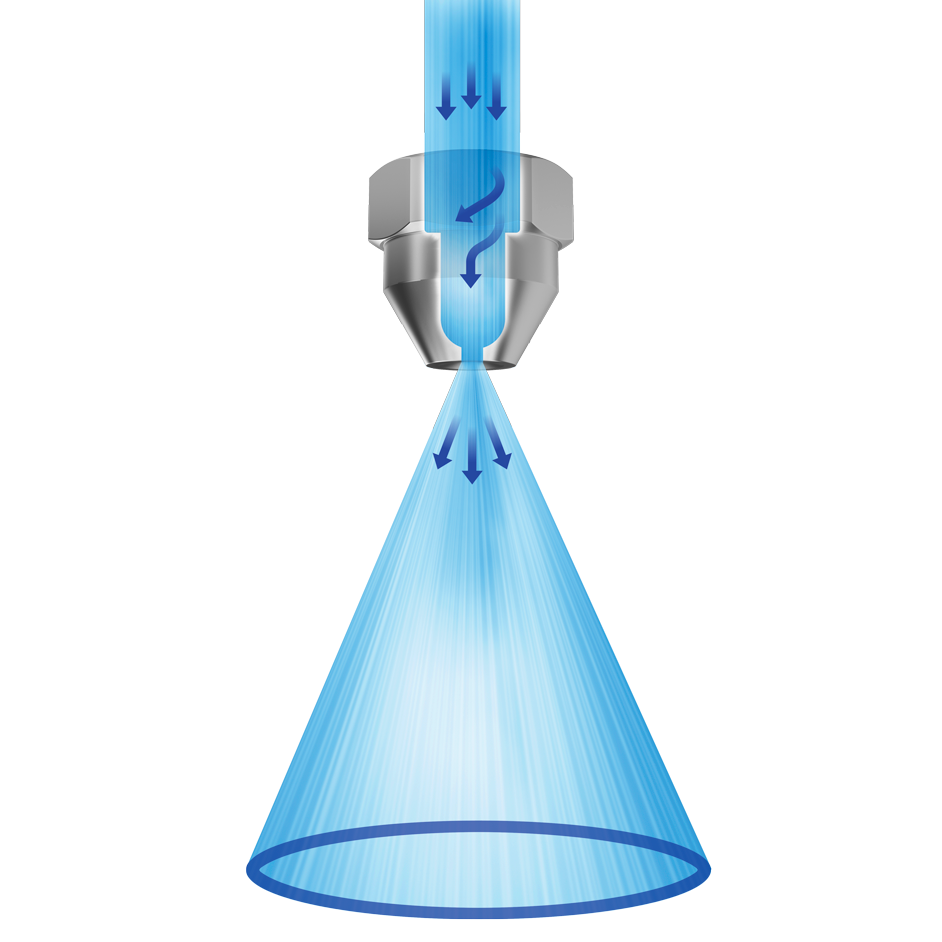

Die Axial-Hohlkegeldüse 226 versetzt die Flüssigkeit mit einem Drallkörper im Düseneinsatz in Rotation. Daraus entsteht ein gleichmäßiger Hohlkegel mit äußerst feiner, nebelartiger Zerstäubung und engem Tropfenspektrum. Die großen Tropfenoberflächen begünstigen Stoffaustausch und Verdunstung.

Die Baureihe umfasst elf Typen: drei mit 60° und acht mit 80° Strahlwinkel. Der Bohrungsdurchmesser B reicht von 0,10 bis 0,90 mm. Bei 5 bar liefern die Düsen 0,013 bis 0,390 l/min Wasser, bei 100 bar bis 1,744 l/min. Der Strahldurchmesser D beträgt bei 5 bar in 250 mm Abstand 120 bis 300 mm.

Alle medienberührten Teile sind aus Edelstahl. Das Gehäuse besteht aus 1.4305, der Düseneinsatz aus 1.4104 und das Sieb aus 1.4404. Das Sieb ist integriert und im Lieferumfang enthalten. Mit einer Maschenweite von 0,04 bis 0,20 mm schützt es die kleinen Bohrungen vor dem Verstopfen.

Die Düse hat kein eigenes Gewinde. Ein Bund mit Ø 14,80 mm wird von der Überwurfmutter 065.200 mit G 3/8 ISO 228 gegen den Anschluss gespannt. Mit 18,00 mm Gesamtlänge und 20 g Gewicht ist sie kompakt genug für dichte Düsenanordnungen auf Rohrleitungen.

Die Bestellnummer setzt sich aus Type und Materialnummer 16 zusammen, zum Beispiel 226.004 + 16 = 226.004.16.

Merkmale

Der Volumenstrom steigt mit der Wurzel des Druckverhältnisses: Vierfacher Druck ergibt doppelten Volumenstrom (V̇2 = V̇1 · √(p2/p1)).
  • BauartAxial-Hohlkegeldüse mit Drallkörper
  • Baureihe226, 11 Typen (226.004 bis 226.285)
  • Strahlwinkel60° (226.004, 226.014, 226.054) oder 80° (226.085 bis 226.285)
  • AnschlussMontage mit Überwurfmutter G 3/8 ISO 228 (065.200, SW 22)
  • Werkstoff GehäuseEdelstahl 1.4305
  • Werkstoff DüseneinsatzEdelstahl 1.4104
  • Werkstoff SiebEdelstahl 1.4404, integriert und mitgeliefert
  • Materialnummer16
  • Bohrungsdurchmesser B0,10 bis 0,90 mm
  • Engster QuerschnittØ 0,10 bis 0,55 mm
  • Maschenweite Sieb0,04 mm (60°-Typen), 0,10 mm (226.085 bis 226.165), 0,20 mm (226.185 bis 226.285)
  • Volumenstrom Wasser bei 5 bar0,013 l/min (226.004) bis 0,390 l/min (226.285)
  • Volumenstrom Wasser bei 100 bar0,058 l/min (226.004) bis 1,744 l/min (226.285)
  • Druckbereich laut Datenblatt2 bis 100 bar; 226.004 ab 5 bar, 226.014 ab 3 bar
  • Strahldurchmesser D120 bis 300 mm bei p = 5 bar und H = 250 mm
  • L118,00 mm
  • L22,00 mm
  • Ø D114,80 mm
  • Ø D212,65 mm
  • Gewicht20,00 g
  • Bestellbeispiel226.004 + 16 = 226.004.16
  • L1Gesamtlänge der Düse, von der Oberkante des Bundes bis zur Düsenspitze
  • L2Höhe des Bundes
  • Ø D1Außendurchmesser des Bundes
  • Ø D2Außendurchmesser des Düsenkörpers
  • Ø BBohrungsdurchmesser der Austrittsbohrung
  • pDruck in bar
  • V̇Volumenstrom Wasser in l/min
  • V̇1bekannter Volumenstrom beim Druck p1
  • V̇2gesuchter Volumenstrom beim Druck p2
  • DStrahldurchmesser, gemessen bei p = 5 bar im Abstand H
  • HAbstand von der Düse, in dem der Strahldurchmesser D angegeben ist (H = 250 mm)

Vorteile

  • Äußerst feine, nebelartige Zerstäubung mit engem Tropfenspektrum durch den Drallkörper im Düseneinsatz.
  • Kleinstmengen ab 0,013 l/min bei 5 bar dosierbar, weil die Bohrungen schon bei 0,10 mm beginnen.
  • Das integrierte Sieb aus Edelstahl 1.4404 mit 0,04 bis 0,20 mm Maschenweite ist mitgeliefert und hält Partikel von den Bohrungen fern.
  • Gehäuse, Düseneinsatz und Sieb sind durchgehend aus Edelstahl (1.4305, 1.4104, 1.4404).
  • Einsetzbar laut Datenblatt von 2 bis 100 bar; der Volumenstrom lässt sich für jeden Druck mit V̇2 = V̇1 · √(p2/p1) vorausberechnen.
  • Die gewindelose Bauform mit Überwurfmutter G 3/8 passt auf Schweißnippel, Kugelgelenke, Montageschellen und das TWISTLOC-Schnellwechselsystem.

Einsatzgebiete

Befeuchtung von Raum- und Prozessluft
Der feine Nebel verdunstet rasch im Luftstrom. Schon ab 0,013 l/min pro Düse lässt sich die Wassermenge fein abstufen.
Adiabatische Vorkühlung an Rückkühlern und Verflüssigern
Der Wassernebel verdunstet in der Zuluft und senkt deren Temperatur, bevor sie den Wärmetauscher durchströmt.
Verdunstungskühlung von Gas- und Luftströmen
Die großen Tropfenoberflächen des Hohlkegels beschleunigen die Verdunstung und damit den Wärmeentzug.
Desinfektion durch Vernebeln
Desinfektionslösungen lassen sich als feiner Nebel gleichmäßig in Räumen und Anlagen verteilen. Die Werkstoffe der Düse müssen gegen das Mittel beständig sein.
Stoffaustausch in der chemischen Verfahrenstechnik
Das enge Tropfenspektrum und die große Tropfenoberfläche unterstützen den Stoffaustausch beim Eindüsen von Flüssigkeiten in Gasströme.

Do's and Dont's

Do's:
  • Type nach dem Volumenstrom beim tatsächlichen Betriebsdruck aus der Datenblatttabelle wählen.
  • Mindestdruck der kleinen Typen einhalten: Für 226.004 gibt es Werte erst ab 5 bar, für 226.014 ab 3 bar.
  • Düse immer mit eingesetztem Sieb betreiben und das Sieb bei sinkendem Volumenstrom reinigen.
  • Beständigkeit von Edelstahl 1.4305, 1.4104 und 1.4404 gegen das Sprühmedium vor dem Einsatz prüfen, besonders bei Desinfektions- und Prozesschemikalien.
  • Bei Flüssigkeiten mit anderer Dichte als Wasser den Volumenstrom mit dem Faktor √(Dichte Wasser / Dichte Flüssigkeit) korrigieren.
Don'ts:
  • Austrittsbohrung (ab 0,10 mm) nicht mit Draht, Nadeln oder anderen harten Gegenständen reinigen.
  • Die Verbindung G 3/8 ISO 228 nicht mit Dichtband oder Gewindedichtmittel abdichten, sondern mit der Flachdichtung 065.240.

Montage

Die Axial-Hohlkegeldüse 226 hat kein eigenes Gewinde. Die Überwurfmutter 065.200 (G 3/8 ISO 228, SW 22) gehört zum Montagezubehör und ist in Edelstahl 1.4305, 1.4571 und 1.4404, Messing, POM und PVDF erhältlich.

  1. Rohrleitung vor dem Einsetzen der Düsen spülen, damit Späne und Schweißrückstände das Sieb nicht zusetzen.
  2. Anschluss mit Außengewinde G 3/8 vorbereiten, zum Beispiel Schweißnippel 065.210 (G 3/8 A) oder Kugelgelenk 092.022 für verstellbare Sprührichtung.
  3. Sitz des integrierten Siebs im Düsenkörper prüfen.
  4. Flachdichtung 065.240 (Ø 11 × 15 × 1 mm) auf die Stirnfläche des Anschlusses legen.
  5. Düse mit dem Bund in die Überwurfmutter setzen, Mutter auf das Außengewinde schrauben und mit Schlüssel SW 22 anziehen.


G 3/8 ISO 228 ist ein zylindrisches Gewinde. Die Abdichtung erfolgt über die Flachdichtung, nicht über das Gewinde.

Für werkzeuglosen Düsenwechsel passt der TWISTLOC-Schnellverschluss 092.108 (bis 15 bar). Auf Rohren von 3/8" bis 1¼" lässt sich die Düse auch mit Montageschellen befestigen, die für Düsen ohne Gewinde ausgelegt sind.

FAQ

Was ist der Unterschied zwischen Axial- und Exzenter-Hohlkegeldüsen?

Axial-Hohlkegeldüsen erzeugen die Drallbewegung mit einem Drallkörper im Düseneinsatz und zerstäuben dadurch feiner. Die Axial-Hohlkegeldüse 226 erreicht so eine nebelartige Zerstäubung mit engem Tropfenspektrum und Bohrungen ab 0,10 mm. Exzenter-Hohlkegeldüsen arbeiten ohne Drallkörper über einen exzentrischen Zulauf, haben große freie Querschnitte und erzeugen größere Tropfen.

Wie berechnet man den Volumenstrom einer Düse bei einem anderen Druck?

Mit V̇2 = V̇1 · √(p2/p1): Der Volumenstrom steigt mit der Wurzel des Druckverhältnisses. Diese Formel gilt laut Datenblatt für die Axial-Hohlkegeldüse 226. Die Type 226.085 liefert bei 5 bar 0,040 l/min Wasser, bei 20 bar also 0,040 · √4 = 0,080 l/min. Doppelter Volumenstrom braucht vierfachen Druck.

Warum verstopft eine Nebeldüse?

Partikel im Wasser setzen die sehr kleinen Bohrungen zu, bei der Axial-Hohlkegeldüse 226 ab 0,10 mm Durchmesser. Deshalb ist in jeder Düse ein Sieb aus Edelstahl 1.4404 integriert, mit 0,04 mm Maschenweite bei den kleinsten und 0,20 mm bei den größten Typen. Wir empfehlen, das Sieb bei sinkendem Volumenstrom zu reinigen.

Wie montiert man eine Düse mit Überwurfmutter?

Die Axial-Hohlkegeldüse 226 hat kein eigenes Gewinde und sitzt mit ihrem Bund in der Überwurfmutter 065.200 (G 3/8 ISO 228, SW 22):

  1. Rohrleitung spülen und einen Anschluss mit Außengewinde G 3/8 vorbereiten, zum Beispiel Schweißnippel 065.210.
  2. Flachdichtung 065.240 auf die Stirnfläche legen.
  3. Düse in die Mutter setzen, aufschrauben und mit SW 22 anziehen.
Welchen Strahldurchmesser hat eine Hohlkegeldüse mit 80° Strahlwinkel?

Bei 5 bar und 250 mm Abstand sind es je nach Größe 190 bis 300 mm. Diese Werte gelten für die Axial-Hohlkegeldüse 226 mit 80° Strahlwinkel und Bohrungsdurchmessern von 0,25 bis 0,90 mm. Die 60°-Typen mit 0,10 bis 0,20 mm Bohrung erreichen unter gleichen Bedingungen 120 bis 160 mm.

Kann man mit einer Hohlkegeldüse andere Flüssigkeiten als Wasser versprühen?

Ja, der Volumenstrom ändert sich dabei mit der Dichte. Die Tabellenwerte der Axial-Hohlkegeldüse 226 gelten für Wasser mit 1.000 kg/m³. Für eine Flüssigkeit mit 1.300 kg/m³ ist der Wasserwert mit 0,88 zu multiplizieren. Höhere Viskosität macht die Tropfen gröber und den Strahlwinkel kleiner.

Wie beeinflusst der Druck die Tropfengröße einer Sprühdüse?

Höherer Druck erzeugt feinere Tropfen, ebenso eine kleinere Austrittsbohrung. Die Axial-Hohlkegeldüse 226 deckt beides ab: Das Datenblatt nennt Werte von 2 bis 100 bar, die Bohrungsdurchmesser beginnen bei 0,10 mm. Eine höhere Viskosität des Mediums macht die Tropfen dagegen gröber.
