THK Kugelgewindetrieb TYP SBN
Beschreibung
Der Typ SBN verfügt über ein Umlaufsystem, in dem die Kugeln tangential aufgenommen werdenEinsatzgebiete
Type für hohe Geschwindigkeiten.

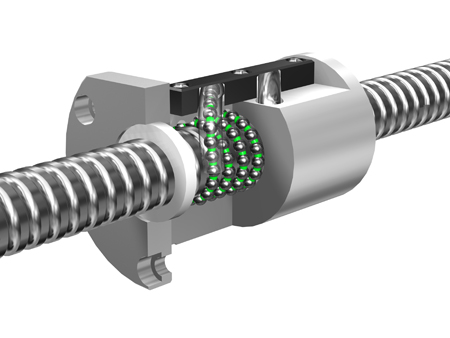

Der Typ SBN verfügt über ein Umlaufsystem, in dem die Kugeln tangential aufgenommen werden. Zusammen mit dem verstärkten Umlenkrohr wird ein DN-Wert von bis zu 130.000 erreicht. Die Kugelkettentechnologie hält die Kugeln konstant auf Abstand und dadurch wird ein gleichmässiges Bewegungsmoment erzielt.
Dieser Typ ist in mehreren Genauigkeitsklassen erhältlich. Die Endenlagerung des Kugelgewindetriebes erfolgt über Los- bzw Festflansch beidseitig.
Zum Schutz gegen Staub, Späne oder andere Fremdstoffe muss der Kugelgewindetrieb mit einem Faltenbalg, einer Blechabdeckung oder mit einem Abstreifring Typ WW geschützt werden. Für den optimalen Einsatz des Kugelgewindetriebes muss der Schmierstoff den Umgebungsbedingungen angepasst werden.
