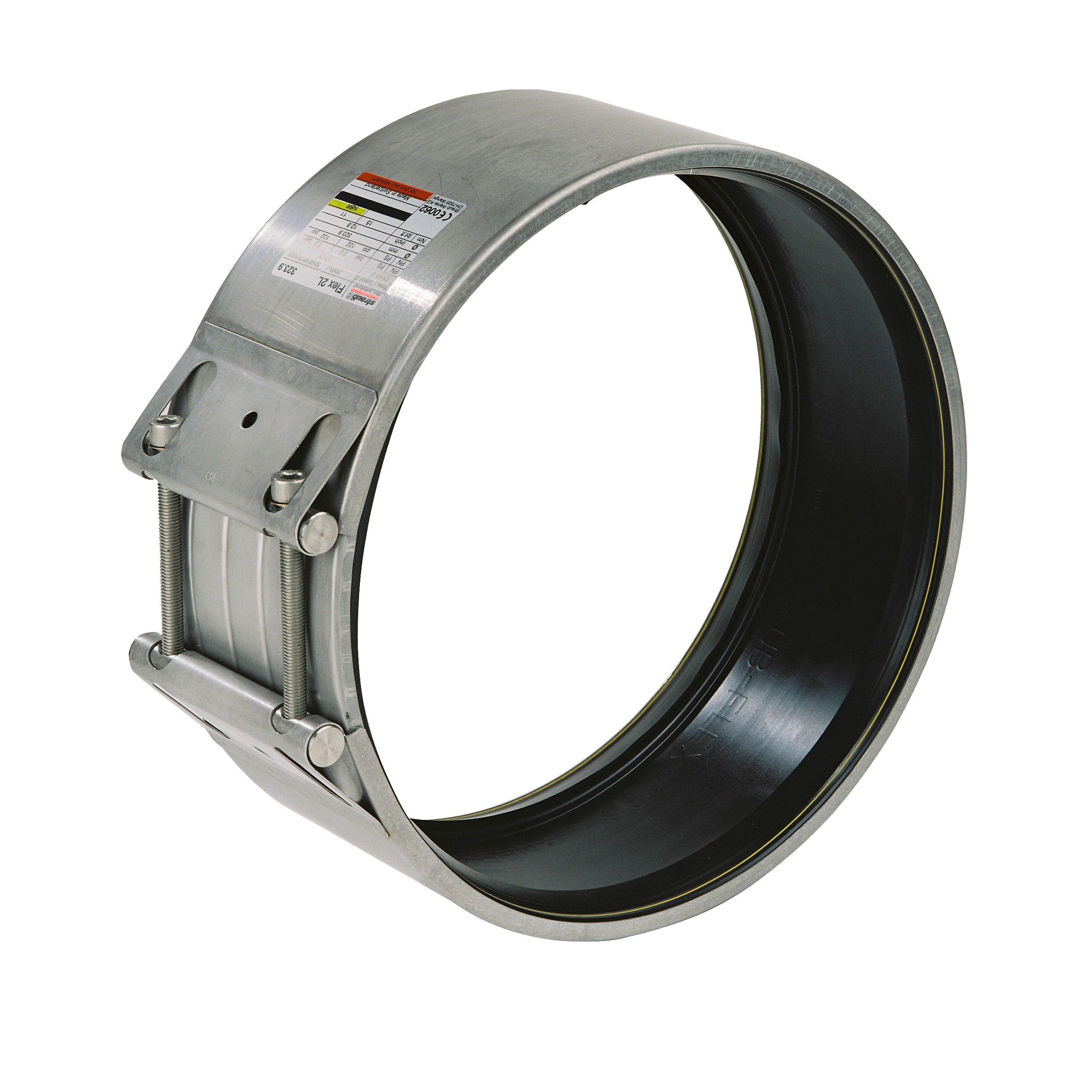

Straub FLEX
Beschreibung
Die STRAUB FLEX Kupplung ist eine axial flexible Kupplung, für alle denkbaren Rohrdurchmesser, für gleiche oder unterschiedliche Rohrmaterialien.
Verfügbar ist sie von Außendurchmesser 48,3 mm bis 4064,0 mm,
in den Materialqualitäten W1 bis W5 und kompensiert Drücke bis 25 bar.
Zudem ist sie dank ihrer verschiedenen Dichtmanschetten (EPDM, NBR oder FPM/FKM) für eine Vielzahl von Medien einsetzbar.
Weitere Informationen nach Anmeldung
Haben Sie Fragen? Wir sind gerne für Sie da!
Laura Doblhofer
Produktmanagement
Armaturen | Drehdurchführungen | Rohrkupplungen
Produktfilter
Filter
| Artikelnummer | zul. Temperatur | Rohraußendurchmesser (mm) | Rohrmaterial | zul Betriebsdruck (Bar) | Manschette | Gehäuse | |
|---|---|---|---|---|---|---|---|
| 100222 | -20°C bis +80°C | 80 | alle Rohrmaterialien | 16 | NBR | Edelstahl 1.4404 / oder gleichwertig |
Weitere Informationen nach Anmeldung
|
| 100292. | -20°C bis +100°C | 618 | alle Rohrmaterialien | 20 | EPDM | Edelstahl 1.4404 / oder gleichwertig |
Weitere Informationen nach Anmeldung
|
| 100293. | -20°C bis +100°C | 822 | alle Rohrmaterialien | 16 | EPDM | Edelstahl 1.4404 / oder gleichwertig |
Weitere Informationen nach Anmeldung
|
| 100800. | -20°C bis +180°C | 206 | alle Rohrmaterialien | 10 | FPM / FKM | Edelstahl 1.4404 / oder gleichwertig |
Weitere Informationen nach Anmeldung
|
| 100947 | -10°C bis +40°C | 817 | alle Rohrmaterialien | 10 | EPDM | Edelstahl 1.4404 / oder gleichwertig |
Weitere Informationen nach Anmeldung
|
| 101051 | -20°C bis +100°C | alle Rohrmaterialien | 10 | EPDM | Edelstahl 1.4404 / oder gleichwertig |
Weitere Informationen nach Anmeldung
|
|
| 101230 | -20°C bis +100°C | 618 | alle Rohrmaterialien | 6 | EPDM | Edelstahl 1.4404 / oder gleichwertig |
Weitere Informationen nach Anmeldung
|
| 102908 | -20°C bis +80°C | 452 | alle Rohrmaterialien | 6 | NBR | Edelstahl 1.4404 / oder gleichwertig |
Weitere Informationen nach Anmeldung
|
| 103130 | -20°C bis +100°C | 1030 | alle Rohrmaterialien | 10 | EPDM | Edelstahl 1.4404 / oder gleichwertig |
Weitere Informationen nach Anmeldung
|
| 104577 | -20°C bis +100°C | 1046 | alle Rohrmaterialien | 25 | EPDM | Stahl feuerverzinkt |
Weitere Informationen nach Anmeldung
|
| 104778 | -20°C bis +100°C | 500 | alle Rohrmaterialien | 6 | EPDM | Edelstahl 1.4404 / oder gleichwertig |
Weitere Informationen nach Anmeldung
|
| 104983 | -20°C bis +100°C | 842 | alle Rohrmaterialien | 16 | EPDM | Edelstahl 1.4404 / oder gleichwertig |
Weitere Informationen nach Anmeldung
|
| 104993 | -20°C bis +100°C | 428 | alle Rohrmaterialien | 25 | EPDM | Stahl feuerverzinkt |
Weitere Informationen nach Anmeldung
|
| 105062 | -20°C bis +100°C | 812,8 | alle Rohrmaterialien | 16 | EPDM | Edelstahl 1.4162 |
Weitere Informationen nach Anmeldung
|
| 105159 | -20°C bis +100°C | 204 | alle Rohrmaterialien | 16 | NBR | Edelstahl 1.4404 / oder gleichwertig |
Weitere Informationen nach Anmeldung
|
| 105606 | -20°C bis +100°C | 256 | alle Rohrmaterialien | 10 | EPDM | Edelstahl 1.4404 / oder gleichwertig |
Weitere Informationen nach Anmeldung
|
| 106333 | -20°C bis +100°C | 914,4 | alle Rohrmaterialien | 2,5 | EPDM | Edelstahl 1.4404 / oder gleichwertig |
Weitere Informationen nach Anmeldung
|
| 106572 | -20°C bis +100°C | 1331 | alle Rohrmaterialien | 25 | EPDM | Stahl feuerverzinkt |
Weitere Informationen nach Anmeldung
|
| 106667 | -20°C bis +100°C | 486 | – | 10 | EPDM | Edelstahl 1.4404 / oder gleichwertig |
Weitere Informationen nach Anmeldung
|
| 107015 | -20°C bis +100°C | 820 | alle Rohrmaterialien | 16 | EPDM | Edelstahl 1.4404 / 1.4162 |
Weitere Informationen nach Anmeldung
|
| 107016. | -20°C bis +100°C | 273 | alle Rohrmaterialien | 25 | EPDM | Edelstahl 1.4404 / oder gleichwertig |
Weitere Informationen nach Anmeldung
|
| 1070574 | -20°C bis +100°C | 430 | alle Rohrmaterialien | 10 | EPDM | Edelstahl 1.4404 / oder gleichwertig |
Weitere Informationen nach Anmeldung
|
| 107105 | -20°C bis +100°C | 504 | alle Rohrmaterialien | 6 | EPDM | Edelstahl 1.4404 / oder gleichwertig |
Weitere Informationen nach Anmeldung
|
| 107114 | -20°C bis +100°C | 821 | alle Rohrmaterialien | 6 | EPDM | Edelstahl 1.4404 / oder gleichwertig |
Weitere Informationen nach Anmeldung
|
Montage
Da STRAUB FLEX Rohrkupplungen axial keine Kräfte aufnehmen können, sind die Rohre durch entsprechende bauseitige Maßnahmen axial zu sichern, z.B. Zuganker, Fix- und Gleitpunkte, Betonwiderlager usw.
Vorteile
- leichte Montage, durch jeden Mitarbeiter durchführbar
- Zeitersparnis bei der Montage
- korrosionsfrei
- geringe Wartungskosten
