Spannringrohrbau

Spannringrohrbau
Spannringrohrbau

Beschreibung

Sparen Sie sich Kosten für Schweißen, Trennen, Schrauben. Durch das einfache Rohrleitungs-Baukastensystem von S&W.

Ausführung:

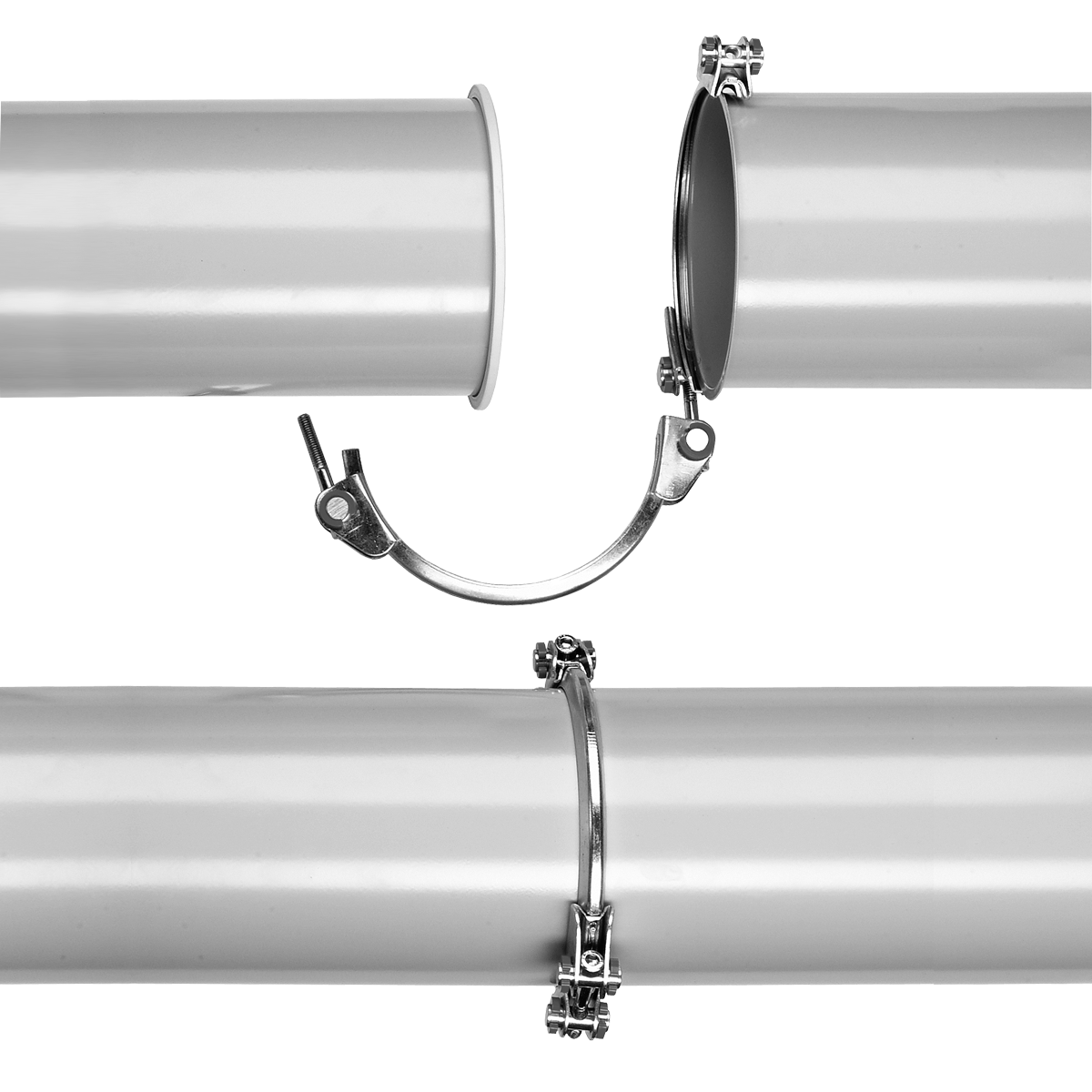

Rohrteile allseitig mit Bördel 6 mm breit für Spannringverbindung Spannringe 2-teilig mit 2 Verbindungsschrauben bzw. Schnellverschluß-Spannringe 2-teilig

Nennweiten:
NW 80 bis NW 630 (ähnlich DIN 24151)

Abdichtung:
Spannringe mit Terostat-Dichtmasse
Spannringe mit Ringdichtung aus Perbunan, Silikon, EPDM oder Viton (je nach Anforderung)

Blechstärken:
Normalstahl - 1 mm bis 3 mm stark (Werkstoff DC 01 A)
Edelstahl - 1 mm und 2 mm stark (Werkstoff X5CrNi18-10)

Oberflächenschutz:
Normalstahl pulverbeschichtet RAL 7032 oder verzinkt
Edelstahl Vollbad gebeizt und passiviert

Druckstoßfestigkeit: (bitte bei Bestellung angeben, falls gefordert)
1 mm Rohrbau bis NW 300, druckstoßfest bis 1 bar
2 mm Rohrbau von NW 100 bis NW 300, druckstoßfest bis 3 bar (mit Zertifikat; bei Spannring mit Ringdichtung)


Zu den technischen Informationen und Dokumenten
Weitere Informationen nach Anmeldung
Zum Login
Kundenservice anrufen: +43 7712-3163
Produktfilter
Filter
Artikelnummer DN 1 (mm) Winkel Bauteil Wandstärke Anschlusstyp Material
14-B100/15-E2 100 15 Grad Bogen R=1,5D 2 mm Spannring Edelstahl 1.4301
Weitere Informationen nach Anmeldung
14-B100/15-P2 100 15 Grad Bogen R=1,5D 2 mm Spannring Stahl pulverbeschichtet
Weitere Informationen nach Anmeldung
14-B100/30-E2 100 30 Grad Bogen R=1,5D 2 mm Spannring Edelstahl 1.4301
Weitere Informationen nach Anmeldung
14-B100/30-P2 100 30 Grad Bogen R=1,5D 2 mm Spannring Stahl pulverbeschichtet
Weitere Informationen nach Anmeldung
14-B100/45-E2 100 45 Grad Bogen R=1,5D 2 mm Spannring Edelstahl 1.4301
Weitere Informationen nach Anmeldung
14-B100/45-P2 100 45 Grad Bogen R=1,5D 2 mm Spannring Stahl pulverbeschichtet
Weitere Informationen nach Anmeldung
14-B100/60-E2 100 60 Grad Bogen R=1,5D 2 mm Spannring Edelstahl 1.4301
Weitere Informationen nach Anmeldung
14-B100/60-P2 100 60 Grad Bogen R=1,5D 2 mm Spannring Stahl pulverbeschichtet
Weitere Informationen nach Anmeldung
14-B100/90-E2 100 90 Grad Bogen R=1,5D 2 mm Spannring Edelstahl 1.4301
Weitere Informationen nach Anmeldung
14-B100/90-P2 100 90 Grad Bogen R=1,5D 2 mm Spannring Stahl pulverbeschichtet
Weitere Informationen nach Anmeldung
14-B125/15-E2 125 15 Grad Bogen R=1,5D 2 mm Spannring Edelstahl 1.4301
Weitere Informationen nach Anmeldung
14-B125/15-P2 125 15 Grad Bogen R=1,5D 2 mm Spannring Stahl pulverbeschichtet
Weitere Informationen nach Anmeldung
14-B125/30-E2 125 30 Grad Bogen R=1,5D 2 mm Spannring Edelstahl 1.4301
Weitere Informationen nach Anmeldung
14-B125/30-P2 125 30 Grad Bogen R=1,5D 2 mm Spannring Stahl pulverbeschichtet
Weitere Informationen nach Anmeldung
14-B125/45-E2 125 45 Grad Bogen R=1,5D 2 mm Spannring Edelstahl 1.4301
Weitere Informationen nach Anmeldung
14-B125/45-P2 125 45 Grad Bogen R=1,5D 2 mm Spannring Stahl pulverbeschichtet
Weitere Informationen nach Anmeldung
14-B125/60-E2 125 60 Grad Bogen R=1,5D 2 mm Spannring Edelstahl 1.4301
Weitere Informationen nach Anmeldung
14-B125/60-P2 125 60 Grad Bogen R=1,5D 2 mm Spannring Stahl pulverbeschichtet
Weitere Informationen nach Anmeldung
14-B125/90-E2 125 90 Grad Bogen R=1,5D 2 mm Spannring Edelstahl 1.4301
Weitere Informationen nach Anmeldung
14-B125/90-P2 125 90 Grad Bogen R=1,5D 2 mm Spannring Stahl pulverbeschichtet
Weitere Informationen nach Anmeldung
14-B140/15-E2 140 15 Grad Bogen R=1,5D 2 mm Spannring Edelstahl 1.4301
Weitere Informationen nach Anmeldung
14-B140/15-P2 140 15 Grad Bogen R=1,5D 2 mm Spannring Stahl pulverbeschichtet
Weitere Informationen nach Anmeldung
14-B140/30-E2 140 30 Grad Bogen R=1,5D 2 mm Spannring Edelstahl 1.4301
Weitere Informationen nach Anmeldung
14-B140/30-P2 140 30 Grad Bogen R=1,5D 2 mm Spannring Stahl pulverbeschichtet
Weitere Informationen nach Anmeldung

Einsatzgebiete

Spannring mit Terostat-Dichtmasse --> Laufrohrbau für Schüttgüter, Entstaubungsleitungen (nur trockene Stäube)
Spannring mit Ringdichtung--> Industrielle Absauganlagen, Niederdruckförderung, Luftversorgung, Ölnebelabsaugungen, Schüttgüter im Chemie- und Nahrungsmittelbereich

Vorteile

  • hohe Passgenauigkeit der Einzelteile
  • einfache Montage
  • kürzeste Montagezeiten
  • nach Demontage alle Teile wiederverwendbar

Dokumente

Datenblatt
