Beschreibung
Silikondichtungen aus VMQ-Elastomer mit Shore-Härte 60 A decken einen Temperaturbereich von -60 °C bis +210 °C dauerhaft ab. Die weiche Härte von 60 Shore A ermöglicht eine gute Anpassung an Unebenheiten der Dichtfläche und sichert auch bei niedrigen Flächenpressungen eine zuverlässige Abdichtung.Das Material ist beständig gegen Heißwasser, pflanzliche und tierische Fette, Mineralöle sowie Alkohole. Silikon zeigt außerdem gute Beständigkeit gegen Witterungseinflüsse, Ozon und UV-Strahlung. Nicht einsetzbar ist SI60 in Kontakt mit Dampf unter Druck, aromatischen Mineralölen und Kraftstoffen.
Für Anwendungen in der Lebensmittel- und Pharmaindustrie sind FDA-konforme und WRAS-zugelassene Qualitäten verfügbar. Silikon gilt physiologisch als unbedenklich und eignet sich für den direkten oder indirekten Kontakt mit Lebensmitteln. Das Material ist zudem ein guter elektrischer Isolator und kann in elektrischen Umgebungen eingesetzt werden.

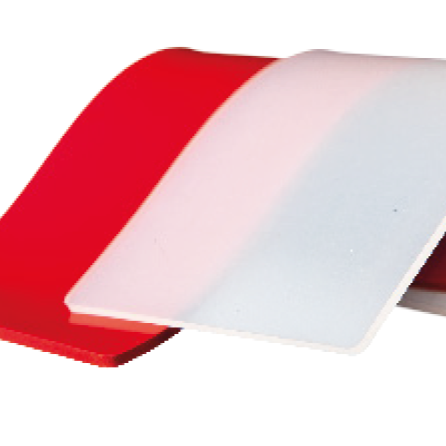

Flachdichtungen aus SI60 werden aus Silikonplatten gestanzt und sind in Standardausführungen nach DIN 2690 sowie nach EN 1514-1 lieferbar. Sonderabmessungen sind durch CNC-Schneidplotter, Wasserstrahl oder manuelle Fertigung realisierbar.
Merkmale
- WerkstoffSilikon (VMQ)
- Härte60 Shore A
- Temperaturbereich-60 °C bis +210 °C
- DichtungsformFlachdichtung
- NormenDIN 2690, EN 1514-1
- MedienbeständigkeitHeißwasser, pflanzliche und tierische Fette, Mineralöle, Alkohole
- Nicht geeignet fürDampf (unter Druck), aromatische Mineralöle, Kraftstoffe
- ZulassungenFDA (lebensmitteltaugliche Qualität), WRAS (Trinkwasser-Qualität)
- Lagerzeit10 Jahre (Erst-Lagerzeit) nach DIN 7716
Vorteile
- Einsetzbar von -60 °C bis +210 °C, auch bei extremen Temperaturschwankungen ohne bleibende Verformung.
- Shore-Härte 60 A sorgt für gute Anpassung an Flanschunebenheiten und zuverlässige Abdichtung bei geringen Anzugsmomenten.
- Beständig gegen Witterung, Ozon und UV-Strahlung, kein Sprödwerden bei Außeneinsatz oder Langzeitlagerung.
- Physiologisch unbedenklich gemäß FDA und WRAS, direkt einsetzbar in der Lebensmittel- und Trinkwasseraufbereitung ohne zusätzliche Konformitätsnachweise.
- Guter elektrischer Isolator, geeignet für Dichtungsaufgaben in elektrischen Anlagen und Gehäusen.
- Lagerzeit bis 10 Jahre nach DIN 7716 ohne Eigenschaftsverlust bei sachgerechter Lagerung.
Einsatzgebiete
- Lebensmittel- und Getränkeindustrie
- Flanschverbindungen in Abfüll-, Misch- und Pasteurisieranlagen, wo physiologische Unbedenklichkeit und Heißwasserbeständigkeit gefordert sind. FDA-konforme Qualität verfügbar.
- Pharmaindustrie
- Statische Abdichtungen an Reaktoren, Behälterdeckeln und Rohrleitungsflanschen, die regelmäßig mit Heißwasser oder Alkoholen gereinigt werden (CIP).
- Trinkwasserinstallationen
- Flanschdichtungen in Wasseraufbereitungsanlagen und Rohrleitungssystemen, WRAS-konforme Qualität für Trinkwasseranforderungen einsetzbar.
- Hochtemperaturanwendungen
- Dichtungen an Öfen, Trocknern und Wärmebehandlungsanlagen bis +210 °C Dauertemperatur, wo Standardelastomere (NBR, EPDM) versagen.
- Elektrische Anlagen und Gehäuse
- Abdeckungen und Flanschabdichtungen in elektrischen Schaltanlagen und Gehäusen, da Silikon ein guter elektrischer Isolator ist.
- Außenanlagen und Umwelttechnik
- Flanschverbindungen im Freien oder unter direkter UV-Belastung, da SI60 keine Versprödung durch Ozon oder UV-Strahlung zeigt.
- Kältetechnik und Tieftemperaturanwendungen
- Statische Abdichtungen in Kälteanlagen und Tiefkühlbereichen bis -60 °C, wo die meisten anderen Elastomere an Elastizität verlieren.
Do's and Dont's
Do's:- Dichtung bis zur Montage in der Originalverpackung belassen, lichtgeschützt und kühl lagern (max. +25 °C).
- Lager nach FIFO-Prinzip führen, Lagerzeit von 10 Jahren nach DIN 7716 einhalten.
- Vor dem Einbau auf mechanische Beschädigungen, Haarrisse und Verhärtungen prüfen.
- Bei Einsatz in der Lebensmittelindustrie FDA- oder WRAS-konforme Qualität wählen.
- Reinigung mit Seifenwasser oder Methylalkohol; anschließend vollständig trocknen lassen.
- Nicht in Medien einsetzen, die aromatische Mineralöle, Kraftstoffe oder Dampf unter Druck enthalten.
- Keine organischen Lösungsmittel (z. B. Trichlorethylen, Petroleum) zur Reinigung verwenden.
- Dichtungen nicht unter Spannung, aufgehängt oder dauerhaft verformt lagern.
- Kein direkter Kontakt mit Kupfer, Mangan oder Stahl während der Lagerung ohne Zwischenlage.
- Keinen Kontakt mit PVC oder anderen Gummiwerkstoffen während der Lagerung herstellen.
Montage
- Dichtflächen vor der Montage auf Riefen, Verunreinigungen und Korrosion prüfen. Raue oder beschädigte Flanschflächen können die Dichtwirkung beeinträchtigen.
- Dichtung auf Beschädigungen, Haarrisse und Maßhaltigkeit kontrollieren. Beschädigte Dichtungen nicht einbauen.
- Dichtung trocken und fettfrei in die Flanschverbindung einlegen. Silikondichtungen benötigen kein zusätzliches Montageschmiermittel.
- Schrauben gleichmäßig über Kreuz in mehreren Stufen anziehen, um eine gleichmäßige Flächenpressung zu gewährleisten.
- Anzugsmoment auf den Werkstoff der Flanschverbindung und den Druckbereich abstimmen. Bei weichen Flanschen (z. B. Guss, Aluminium) das Anzugsmoment reduzieren, da SI60 durch Überpressung beschädigt werden kann.
FAQ
- Bis zu welcher Temperatur ist die Silikon-Flachdichtung SI60 dauerhaft einsetzbar?
SI60 ist dauerhaft von -60 °C bis +210 °C einsetzbar. Das Material behält in diesem Bereich seine Elastizität und Dichtwirkung ohne bleibende Verformung. Bei tiefen Temperaturen bleibt Silikon flexibler als NBR oder EPDM.
- Kann ich SI60 für Dampfanwendungen verwenden?
Nein. Silikon ist nicht beständig gegen Dampf unter Druck. Für Dampfleitungen und Dampfabsperrungen sind Graphit- oder PTFE-Dichtungen die richtige Wahl. SI60 ist nur für trockene Wärme und Heißwasser (ohne Druckdampf) geeignet.
- Was ist der Unterschied zwischen SI60 und SI70 oder SI80 Silikondichtungen?
Die Zahl gibt die Shore-A-Härte an. SI60 mit 60 Shore A ist weicher und passt sich besser an Flanschunebenheiten an, benötigt aber eine gleichmäßigere Anpressung. Härtere Varianten (70 oder 80 Shore A) sind formstabiler und werden bevorzugt eingesetzt, wenn höhere mechanische Belastungen oder engere Toleranzen gefordert sind.
- Ist SI60 lebensmitteltauglich?
Silikon gilt physiologisch als unbedenklich. Für den zertifizierten Einsatz in der Lebensmittelindustrie muss die FDA-konforme Qualität gewählt werden. WRAS-zugelassene Qualitäten sind für Trinkwasseranwendungen nach europäischen Normen einsetzbar. Die Standard-SI60-Qualität ohne Zertifizierung eignet sich nicht für direkten Lebensmittelkontakt.
- Wie lange kann ich Silikon-Flachdichtungen lagern?
Die Lagerzeit für VMQ-Silikon beträgt 10 Jahre (Erstlagerperiode) gemäß DIN 7716, bei sachgerechter Lagerung: max. +25 °C, 65 % Luftfeuchtigkeit, lichtgeschützt, spannungsfrei. Nach Ablauf der Erstlagerzeit ist eine Sichtprüfung auf Haarrisse, Verhärtungen und Verformungen durchzuführen. Bei bestandener Prüfung ist eine weitere Lagerperiode von 5 Jahren möglich.
- Welche Medien schädigen Silikon-Flachdichtungen?
SI60 ist nicht beständig gegen Dampf unter Druck, aromatische Mineralöle (z. B. aromatische Schmieröle, bestimmte Hydraulikflüssigkeiten) und Kraftstoffe. Auch konzentrierte Säuren und Laugen können Silikon angreifen. Für solche Medien sind FPM/Viton- oder PTFE-Dichtungen besser geeignet.
