Beschreibung

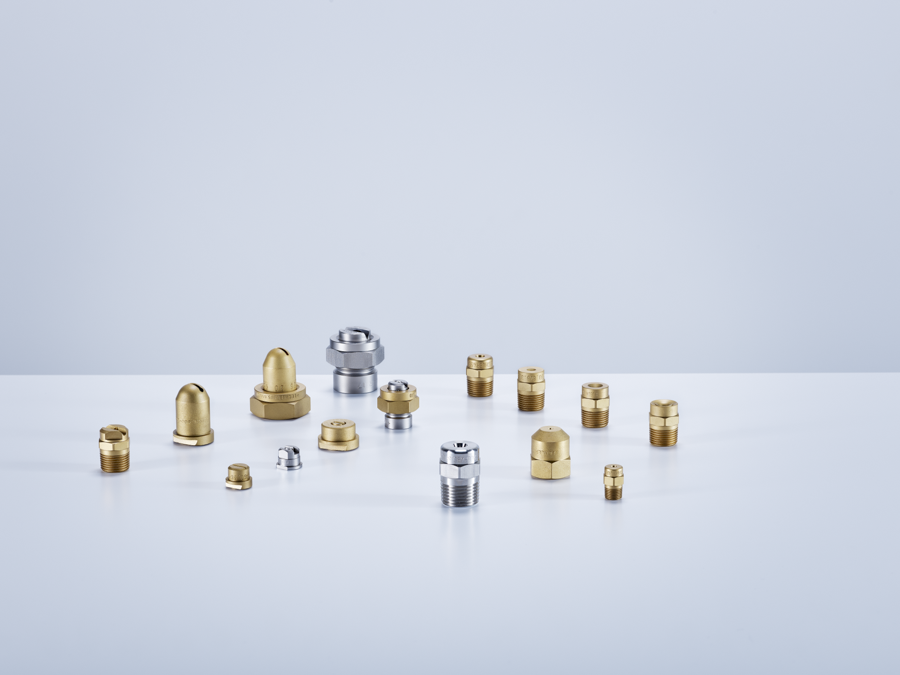

Lechler Düsensysteme für die Sekundärkühlung decken alle gängigen Stranggießmaschinen ab. Das Spektrum reicht von einfachen Knüppelformaten in der Betonstahlproduktion über Vorblock- und Rundblockanlagen für Spezialstähle und Rohrgüten bis zu Beam Blanks, Dick- und Dünnbrammen. Je nach Kühlstrategie und Maschinentyp kommen Einstoffdüsen, Zweistoffdüsen oder eine Kombination aus beiden zum Einsatz.Einstoffdüsen sprühen reines Wasser. Sie sind als Flachstrahldüsen mit parabolischer oder trapezförmiger Flüssigkeitsverteilung sowie als runde und ovale Vollkegeldüsen erhältlich. Volumenströme und Strahlwinkel sind standardisiert abgestuft, etwa 1,00 bis 16,00 l/min bei 2 bar in der Baureihe 660 oder 4,40 bis 80,00 l/min bei 15 bar in der Baureihe 600.366.

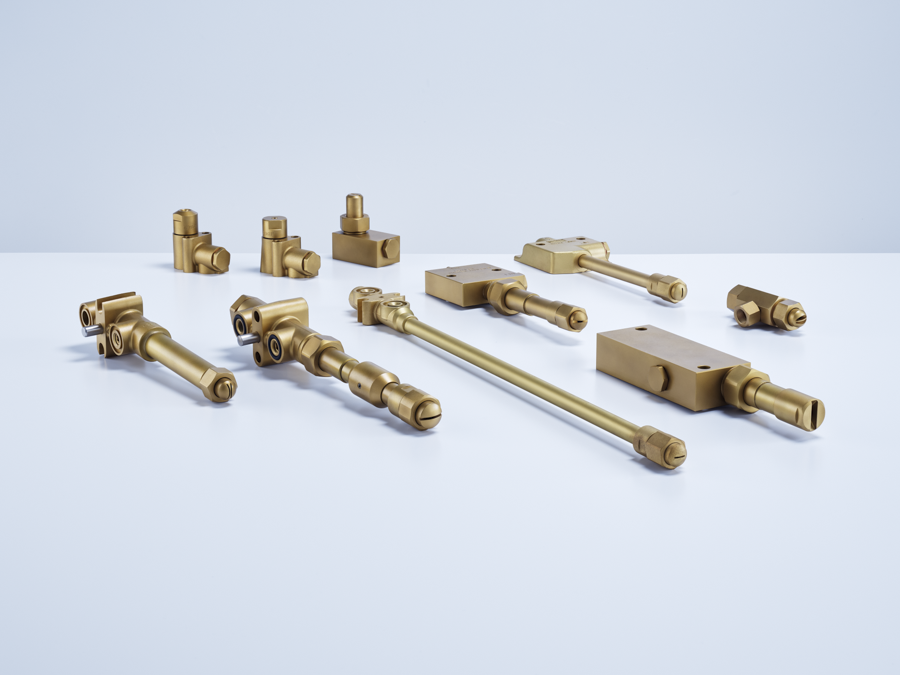

Zweistoffdüsen zerstäuben das Kühlwasser mit Druckluft. Für Langprodukte sind die Billetcooler-Baureihen ausgelegt, für Flachprodukte die Mastercooler-Baureihen. Die Variante Mastercooler HARD COOLING ist für die Intensivkühlung in Dünnbrammenanlagen bestimmt.
Der Slabcooler ECO ist eine Weiterentwicklung des Mastercooler mit identischer Außengeometrie. Bei gleicher maximaler Kühlleistung braucht die Baugröße SC3 bei Wasservolumenströmen von 1 bis 10 dm³/min 30 bis 40 % weniger Druckluft als der Mastercooler MC3. Der Regelbereich wächst von 1:16 (MC3) auf 1:48 (SC3).

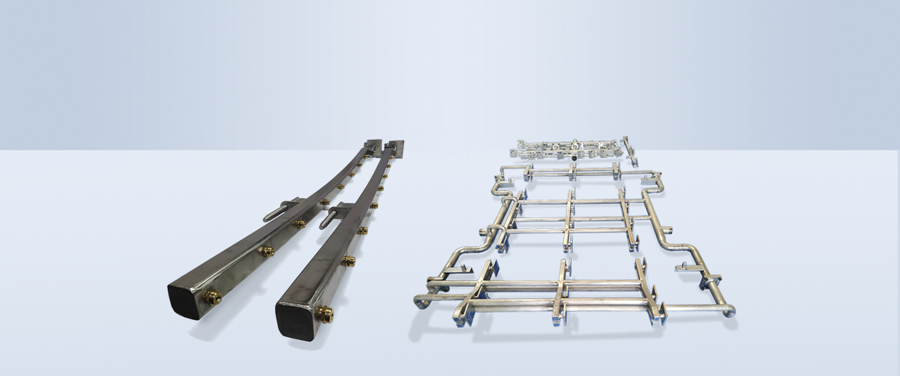

Die Kühlwirkung hängt von Düsenanordnung und Prozessparametern ab: Strahlwinkel, Düsenabstand, Spritzhöhe, Wasser- und Luftdruck bestimmen Kühlintensität und Verteilung auf der Strangoberfläche. Spritzbalken für Knüppelanlagen entstehen als gebogene Vierkantrohre aus Edelstahl, für Brammenanlagen als komplette Segmentverrohrung. Düsenanordnung und Spritzbalken lassen sich per Simulation der Sekundärkühlung für Neuanlagen und Bestandsanlagen auslegen.
Merkmale
- HerstellerLechler
- AnwendungSekundärkühlung in Stranggießmaschinen für Stahl
- StrangformateKnüppel (Betonstahl, Reifencord-Güten), Vorblöcke, Rundblöcke, Beam Blanks, Dickbrammen, Dünnbrammen
- DüsenartenEinstoffdüsen (Wasser), Zweistoffdüsen (Wasser-Luft), Spritzbalken
- Einstoff-FlachstrahldüsenBaureihen 660, 6M2, 664/665, 600.280, 600.366
- Einstoff-VollkegeldüsenBaureihen 490, 486 (Innengewinde), 4PM.291 (oval, 90° × 60°)
- Strahlwinkel Einstoff-Flachstrahl20°, 30°, 45°, 60°, 90°, 120° (660, 664/665)
- Volumenstrom Einstoffdüsen1,00 bis 16,00 l/min bei 2 bar (660, 6M2); 6,30 bis 63,00 l/min bei 2 bar (664/665); 4,40 bis 80,00 l/min bei 15 bar (600.366)
- Ausrichtung FlachstrahldüsenSchwalbenschwanz (660, 664/665, 600.366), Doppelflach (6M2), selbstausrichtend (600.280)
- Billetcooler FLEX0,3 bis 8 l/min Wasser, Strahlwinkel 60° stabil über den Regelbereich, rundes Sprühbild
- Billetcooler Oval Spray0,4 bis 12,4 l/min, Strahlwinkel 60/90° (breit) oder 30/45° (tief)
- Billetcooler Cone Spray0,4 bis 8,0 l/min, Strahlwinkel 45°, 60°, 90°
- Mastercooler SMART5,70 bis 51,1 l/min bei 7 bar, Strahlwinkel 50°, 80°, 90°, 110°, 120°
- Mastercooler HARD COOLING0,4 bis 8,0 l/min, Strahlwinkel 45°, 60°, 90°, für Dünnbrammen
- Slabcooler ECO SC3 / SC50,3 bis 14,5 dm³/min / 0,5 bis 24 dm³/min Wasser, Regelbereich 1:48, Strahlwinkel 90°
- Mastercooler MC3 / MC50,9 bis 14,5 dm³/min / 1,1 bis 24 dm³/min Wasser, Regelbereich 1:16 / 1:22
- Bezugsbedingungen Regelbereichmin. Volumenstrom bei 0,5 bar Wasser und 2 bar Luft, max. Volumenstrom bei 10 bar Wasser und 3 bar Luft
- SpritzbalkenEdelstahl-Vierkantrohr, gebogen für Knüppelanlagen; Segmentverrohrung für Brammenanlagen
Vorteile
- Einstoff- und Zweistoffdüsen für jede Kühlstrategie, vom Betonstahlknüppel bis zur Dünnbramme.
- Der Slabcooler ECO senkt den durchschnittlichen Druckluftverbrauch um rund 30 % bei gleicher maximaler Kühlleistung.
- Regelbereich 1:48 beim Slabcooler ECO gegenüber 1:16 (MC3) und 1:22 (MC5) beim Mastercooler, die Kühlintensität lässt sich damit feiner an den Gießprozess anpassen.
- Der Billetcooler FLEX hält seinen Strahlwinkel von 60° über den gesamten Regelbereich von 0,3 bis 8 l/min stabil.
- Der Slabcooler ECO hat dieselbe Außengeometrie wie der Mastercooler und passt ohne größere mechanische Umbauten in bestehende Sekundärkühlsysteme.
- Die Vollkegeldüsen der Baureihe 490 haben eine verstopfungsarme Bauform.
Einsatzgebiete
- Knüppelstranggießanlagen für Betonstahl
- Billetcooler-Zweistoffdüsen oder Einstoffdüsen an gebogenen Spritzbalken aus Edelstahl-Vierkantrohr kühlen den Knüppel unterhalb der Kokille.
- Knüppelanlagen für Reifencord-Güten
- Billetcooler FLEX mit stabilem 60°-Strahl und 0,3 bis 8 l/min Wasser für fein abgestufte Kühlung.
- Vorblock- und Rundblockanlagen
- Einstoff- und Zweistoffdüsen für Vorblöcke aus Spezialstählen und Rohrgüten sowie für Rundblöcke.
- Beam-Blank-Anlagen
- Düsenanordnungen für die Sekundärkühlung von Trägervorprofilen.
- Dickbrammenanlagen
- Mastercooler SMART und Slabcooler ECO an Segmentverrohrung für die Wasser-Luft-Kühlung breiter Brammen.
- Dünnbrammenanlagen
- Mastercooler HARD COOLING für die Intensivkühlung mit 0,4 bis 8,0 l/min und Strahlwinkeln von 45°, 60° oder 90°.
- Modernisierung bestehender Brammenanlagen
- Umrüstung von Mastercooler auf Slabcooler ECO im Wartungsstillstand senkt den Druckluftverbrauch im Mittel um rund 30 %.
Do's and Dont's
Do's:- Strahlwinkel, Düsenabstand und Spritzhöhe gemeinsam auf den Rollenplan der Anlage abstimmen
- Nach dem Wechsel auf Slabcooler ECO die Sekundärkühlsteuerung auf die geänderte Kühlleistung prüfen
- Düsen gleicher Baugröße tauschen (SC3 gegen MC3, SC5 gegen MC5), damit die maximale Kühlkapazität erhalten bleibt
- Regelbereiche verschiedener Düsen nicht direkt vergleichen: Der Wert ist nicht genormt und sagt allein nichts über Wasserverteilung oder Kühleffizienz aus
- Mastercooler-Düsen nicht ohne Prüfung der Flüssigkeitsverteilung zwischen Anlagen tauschen, sie sind für jede Stranggießanlage spezifisch ausgelegt
- Düsenanordnung nicht allein nach dem Wasservolumenstrom auslegen, Luftdruck und Luft-/Wasser-Verhältnis beeinflussen die Kühlwirkung ebenso
Montage
Flachstrahldüsen brauchen eine definierte Einbaulage. Die Baureihen 660, 664/665 und 600.366 haben dafür eine Schwalbenschwanz-Aufnahme, die Baureihe 6M2 eine Doppelflach-Ausrichtung. Die Baureihe 600.280 richtet ihren Strahl selbst aus. Die Vollkegeldüse 486 wird über ihr Innengewinde angeschlossen.Die Zweistoffdüsen haben baureihenspezifische Einbaulagen. Billetcooler Oval Spray und Billetcooler Cone Spray lassen sich auf horizontalen Ringen oder vertikalen Spritzbalken montieren. Der Mastercooler SMART sitzt an vertikaler Verrohrung aus Vierkantrohr.
Umrüstung vom Mastercooler auf den Slabcooler ECO:
- Umbau in einen regulären Wartungsstillstand legen.
- Vorhandenes Düsendesign prüfen, bei abweichender Aufnahme die Spritzbalken anpassen.
- Slabcooler ECO in gleicher Baugröße einsetzen (SC3 für MC3, SC5 für MC5).
- Sekundärkühlsteuerung prüfen und bei Bedarf geringfügig an die volumenstromabhängige Kühlleistung anpassen.
FAQ
- Was ist der Unterschied zwischen Einstoffdüsen und Zweistoffdüsen beim Stranggießen?
Einstoffdüsen sprühen nur Wasser, Zweistoffdüsen zerstäuben Wasser mit Druckluft. In den Lechler Düsensystemen für die Sekundärkühlung in Stranggießmaschinen liefert die Einstoff-Flachstrahldüse 660 1,00 bis 16,00 l/min bei 2 bar. Die Zweistoffdüse Slabcooler ECO SC3 regelt dagegen von 0,3 bis 14,5 dm³/min, ein Regelbereich von 1:48.
- Wie lässt sich der Druckluftverbrauch in der Sekundärkühlung senken?
Mit Zweistoffdüsen, die bei gleicher Kühlleistung weniger Luft brauchen. In den Lechler Düsensystemen für die Sekundärkühlung in Stranggießmaschinen benötigt der Slabcooler ECO SC3 bei 1 bis 10 dm³/min Wasser 30 bis 40 % weniger Luft als der Mastercooler MC3. Im Mittel sinkt der Druckluftverbrauch um rund 30 %.
- Kann man Zweistoffdüsen in einer bestehenden Brammenanlage tauschen?
Ja, der Slabcooler ECO hat dieselbe Außengeometrie wie der Mastercooler. In den Lechler Düsensystemen für die Sekundärkühlung in Stranggießmaschinen liefern SC3 und MC3 bei 7 bar Wasser und 2 bar Luft praktisch gleiche Volumenströme (12,2 und 12,3 dm³/min). Anpassungen betreffen höchstens Spritzbalken und Sekundärkühlsteuerung.
- Was bedeutet der Regelbereich einer Zweistoffdüse?
Der Regelbereich ist das Verhältnis von maximalem zu minimalem Wasservolumenstrom. In den Lechler Düsensystemen für die Sekundärkühlung in Stranggießmaschinen erreicht der Mastercooler MC3 1:16, der Slabcooler ECO SC3 1:48. Der Wert ist nicht genormt und sagt allein nichts über Wasserverteilung oder Kühleffizienz aus.
- Welche Düsen eignen sich für die Sekundärkühlung von Knüppeln?
Die Billetcooler-Zweistoffdüsen, ergänzt um Einstoff-Flachstrahl- und Vollkegeldüsen. In den Lechler Düsensystemen für die Sekundärkühlung in Stranggießmaschinen stehen drei Billetcooler-Baureihen zur Wahl:
- Billetcooler FLEX: 0,3 bis 8 l/min, Strahlwinkel stabil 60°
- Billetcooler Oval Spray: 0,4 bis 12,4 l/min, ovales Sprühbild
- Billetcooler Cone Spray: 0,4 bis 8,0 l/min, 45°, 60° oder 90°
- Wie misst man die Kühlwirkung einer Sekundärkühldüse?
Über den Wärmeübergangskoeffizienten (HTC) an einem beheizten Prüfzylinder. Für die Lechler Düsensysteme für die Sekundärkühlung in Stranggießmaschinen erwärmte ein Düsenprüfstand einen Zylinder aus 1.4841 induktiv auf 950 °C und bewegte ihn mit 2 m/min bei 130 mm Spritzhöhe durch das Spray. Drei Thermoelemente erfassen den Temperaturverlauf.
