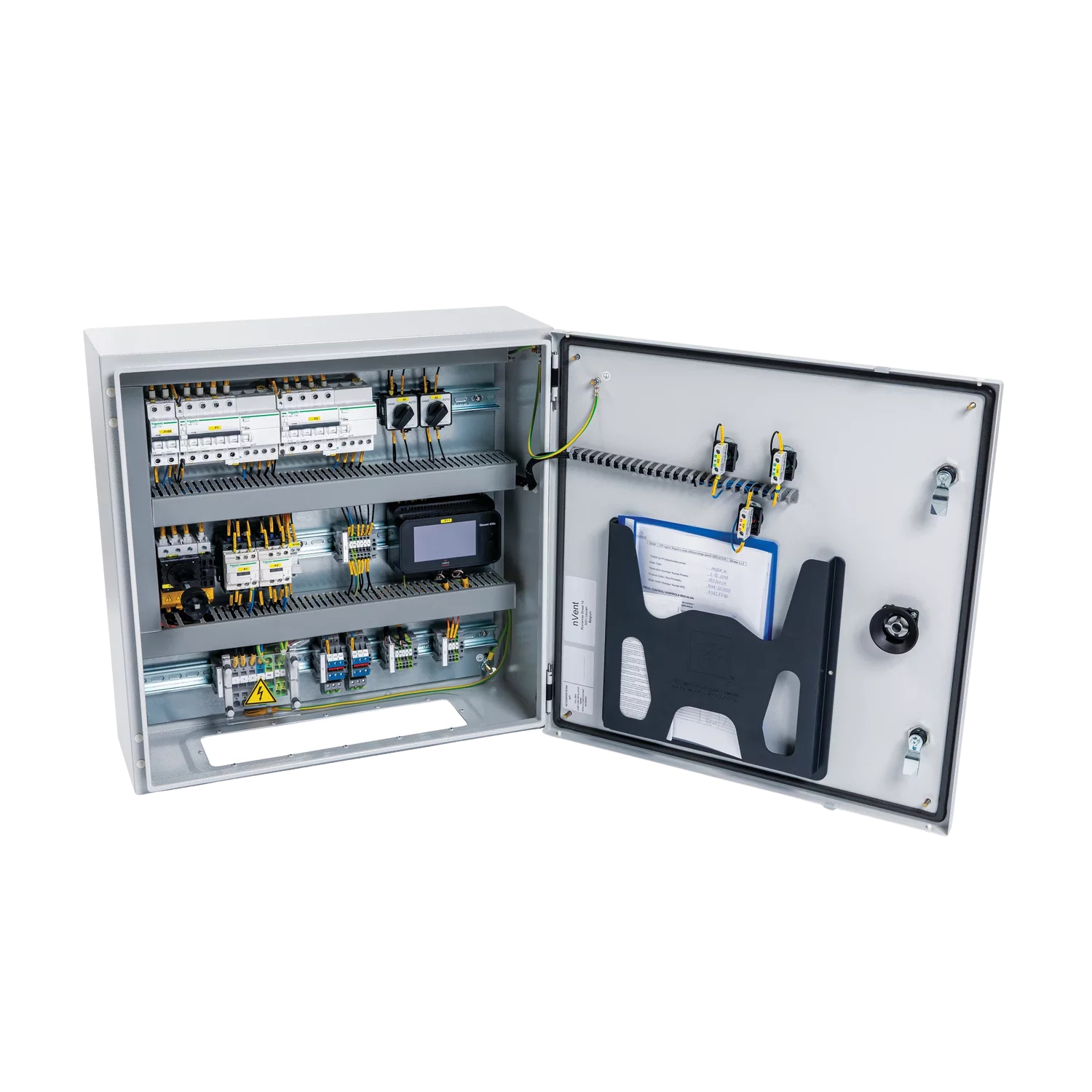

Schaltschrank für Innenaufstellung
Beschreibung
Der Schaltschrank bietet eine Regelung mit Anlegefühler und/oder einer umgebungstemperaturabhängigen Regelung im PASC-Verfahren. Die Modelle dieser Reihe regeln bis zu 12 Heizkreise.
Für einen sicheren Betrieb ist der Schaltschrank mit Leitungsschutzschaltern (C-Charakteristik) und FI-Schutzschaltern (Personenschutz) bestückt. Das installierte Regelgerät Elexant 450c kann 2 Zonen mit unterschiedlichen Parametern unabhängig voneinander betreiben.
Der Schaltschrank ist fertig verdrahtet und muss nur noch ans Netz (400/230 V, 3P / N / PE) angeschlossen werden.
Weitere Informationen nach Anmeldung
Kundenservice anrufen:
+43 7712-3163
| Artikelnummer | SCHALT_MAT_GEH | SCHALT_FI | SCHALT_EINSP | SCHALT_LEISTUNGSS | SCHALT_MONTAGE | SCHALT_AUSF | SCHALT_TIEFE (mm) | SCHALT_EX | SCHALT_HOHE (mm) | SCHALT_REGLER | SCHALT_HAUPTSCH (A) | SCHALT_BREITE (mm) | SCHALT_FUHLER |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 185780-000 | Stahl lackiert | 30 mA | 400 V, 3-phasig | 16 A, C-Charakteristik, pro Heizkreis | Wandmontage | Schaltschrank_fur_Innenaufstellung | 210 | Schaltschrank_fur_NICHT_EX_Bereich | 600 | 2 x diditaler regler TARN-1170 | – | 600 | PT100 |
Einsatzgebiete
RAYCHEM-Schaltanlagen wurden speziell für die Stromversorgung, Regelung und Überwachung elektrischer Heizkreise entwickelt. Das System bietet alle gängigen Standardkonfigurationen, die sich auf die meisten Begleitheizungsanwendungen anwenden lassen. Die Schaltanlagen variieren von einfachen Stromverteilungsschränken
bis hin zu komplexen Regelungs- und Überwachungssystemen.
Sie sind entweder mit einem kombinierten oder einem separaten
Einspeisefeld erhältlich.
Die Schaltanlagen mit Regelungs- und Überwachungsfunktion sind mit RAYCHEM-Regelungs- und Überwachungssystemen NGC-40 ausgestattet. Mehrere Schaltschränke lassen sich kombinieren und mit dem TOUCH 1500-Bedienterminal nach Bedarf überwachen und regeln.
Vorteile
- Schneller Anschluss mehrerer Heizkreise direkt an den Schaltschrank
- Anschluss von 3–12 Heizkreisen maximaler Länge an einem einzigen Schaltschrank
- Leitungsschutzschalter / FI-Schutzschalter direkt in den Schaltschrank integriert
- Keine separaten Sicherheitskomponenten erforderlich
- Komplettsystem direkt vom Hersteller
- Regelgerät und Komponenten sind für optimale Verwendung als Frostschutz- und Temperaturhaltesysteme ausgewählt und aufeinander abgestimmt
- Integrierte Sammelstörmeldungen
