Beschreibung
Rotations-Stangendichtsatz

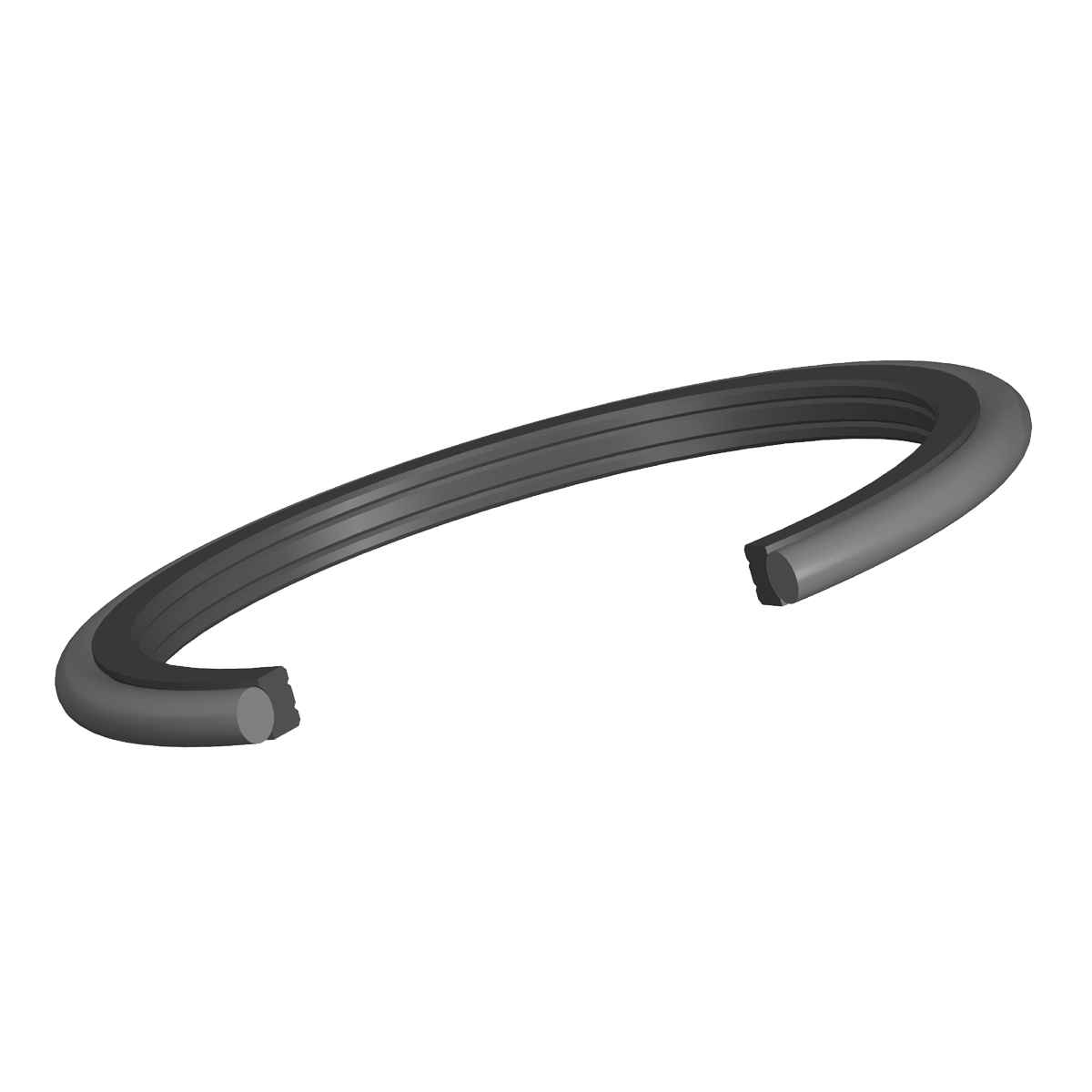

Der Dichtsatz besteht aus einem PTFE-Kohle-Profilring und einem O-Ring als elastischem Vorspannelement.
Eine hohe Verschleißfestigkeit und geringe
Reibung sorgen auch bei niedrigen
Geschwindigkeiten für ein ruckfreies
Gleiten und somit einen Stick-Slip-freien
Lauf. Dies wird durch die umlaufende Nut
auf der Gleitfläche, in der sich ein Schmiermittelreservoir bildet, noch unterstützt.
Haben Sie Fragen? Wir sind gerne für Sie da!
August Parzer
Technische Leitung
Dichtungen

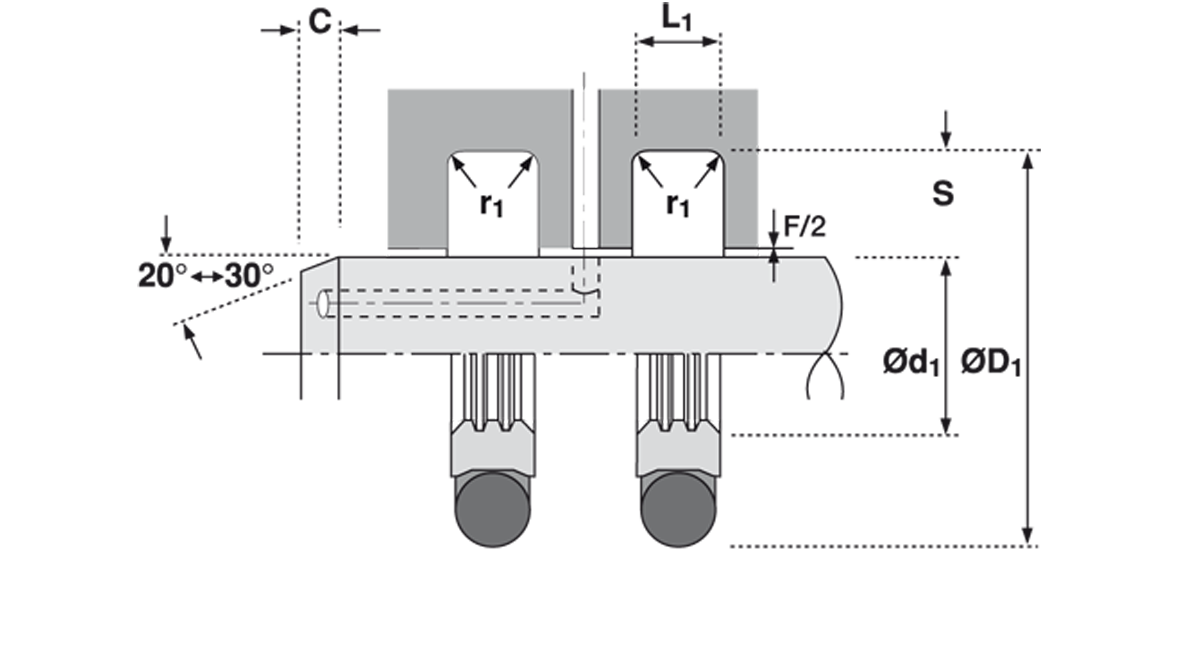

| Artikelnummer | Innen-ød1 (mm) | Außen-øD1 (mm) | Einbauraumhöhe L1 (mm) | Typ | |
|---|---|---|---|---|---|
| 020031042-0559R310N | 20 | 31 | 4,2 | R310 |
Weitere Informationen nach Anmeldung
|
| 022033042-0559R310N | 22 | 33 | 4,2 | R310 |
Weitere Informationen nach Anmeldung
|
| 025036042-0559R310N | 25 | 36 | 4,2 | R310 |
Weitere Informationen nach Anmeldung
|
| 030041042-0559R310N | 30 | 41 | 4,2 | R310 |
Weitere Informationen nach Anmeldung
|
| 032043042-0559R310N | 32 | 43 | 4,2 | R310 |
Weitere Informationen nach Anmeldung
|
| 035046042-0559R310N | 35 | 46 | 4,2 | R310 |
Weitere Informationen nach Anmeldung
|
| 036047042-0559R310N | 36 | 47 | 4,2 | R310 |
Weitere Informationen nach Anmeldung
|
| 038049042-0559R310N | 38 | 49 | 4,2 | R310 |
Weitere Informationen nach Anmeldung
|
| 040051042-0559R310N | 40 | 51 | 4,2 | R310 |
Weitere Informationen nach Anmeldung
|
| 040055063-0559R310N | 40 | 55 | 6,3 | R310 |
Weitere Informationen nach Anmeldung
|
| 042053042-0559R310N | 42 | 53 | 4,2 | R310 |
Weitere Informationen nach Anmeldung
|
| 044055042-0559R310N | 44 | 55 | 4,2 | R310 |
Weitere Informationen nach Anmeldung
|
| 045056042-0559R310N | 45 | 56 | 4,2 | R310 |
Weitere Informationen nach Anmeldung
|
| 048059042-0559R310N | 48 | 59 | 4,2 | R310 |
Weitere Informationen nach Anmeldung
|
| 050061042-0559R310N | 50 | 61 | 4,2 | R310 |
Weitere Informationen nach Anmeldung
|
| 050065063-0559R310N | 50 | 65,5 | 6,3 | R310 |
Weitere Informationen nach Anmeldung
|
| 052063042-0559R310N | 52 | 63 | 4,2 | R310 |
Weitere Informationen nach Anmeldung
|
| 054069063-0559R310N | 54 | 69 | 6,3 | R310 |
Weitere Informationen nach Anmeldung
|
| 055066042-0559R310N | 55 | 66 | 4,2 | R310 |
Weitere Informationen nach Anmeldung
|
| 056067042-0559R310N | 56 | 67 | 4,2 | R310 |
Weitere Informationen nach Anmeldung
|
| 060071042-0559R310N | 60 | 71 | 4,2 | R310 |
Weitere Informationen nach Anmeldung
|
| 060075063-0559R310N | 60 | 75,5 | 6,3 | R310 |
Weitere Informationen nach Anmeldung
|
| 063074042-0559R310N | 63 | 74 | 4,2 | R310 |
Weitere Informationen nach Anmeldung
|
| 063078063-0559R310N | 63 | 78,5 | 6,3 | R310 |
Weitere Informationen nach Anmeldung
|
Montage
• Erst den O-Ring trocken in die saubere und fettfreie Nut einbringen. Nicht verdrillen!
• Dann den Dichtring oval verformen und axial aufgebogen in die Nut einschnappen.
• Sorgfältig darauf achten, dass die Fläche zwischen O-Ring und Dichtring fettfrei bleibt.
• Danach den Dichtring sorgfältig rund um von Hand, oder mit einem schlanken Dorn (Schräge 10 bis 15°), kalibrieren.
• Zuletzt vor dem Einbau der Welle die Dichtfläche innen leicht einfetten. Beim Einbau in axial offene Nuten hat sich bewährt, O-Ring und Dichtring gemeinsam in die Nut zu drücken. Auch dabei darauf achten, dass der Dichtsatz trocken und fettfrei in die saubere Nut montiert wird.
Wenn ein zu kleiner Innendurchmesser oder zu großer Querschnitt diese Methode nicht erlaubt, bei nierenförmiger Verformung scharfe Knickstellen unbedingt vermeiden!
Einsatzgebiete
Drehdurchführungen konstruiert, z.B. bei Drehkränzen, Schwenkantrieben oder in der Werkzeugmaschinen-Hydraulik.
Vorteile
• kein Stick-Slip
• sehr geringe Reibung
• Montage in geschlossene Nuten (ab ca. 30 mm Stangendurchmesser)
• hohe Temperaturbeständigkeit
• geringer Abrieb und gute Spaltüberbrückung
• einfache Nutgestaltung,
kleiner Einbauraum
