Beschreibung

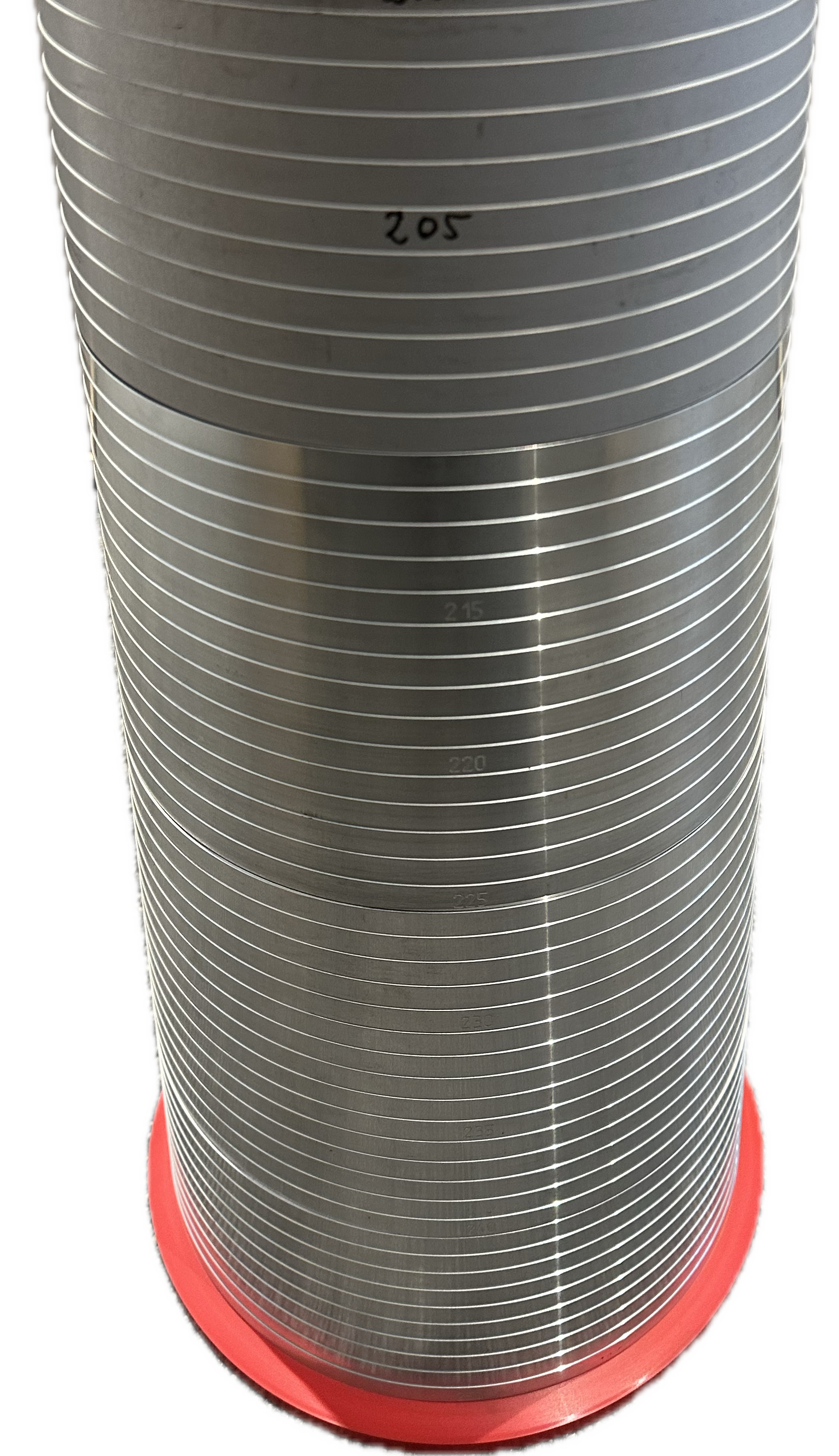

Der Präzisions-Messturm dient zur schnellen und reproduzierbaren Bestimmung des Innendurchmessers von O-Ringen, Gummidichtungen und anderen elastischen Rundkörpern im Bereich Ø 201–300 mm. Das Messprinzip ist einfach: Der O-Ring wird auf den kegelförmigen Turm aufgeschoben, bis er an allen Seiten gleichmäßig anliegt und festsitzt. Der Durchmesser lässt sich dann direkt am Turm ablesen.Gegenüber dem Messschieber bietet der Messturm einen entscheidenden Vorteil: Elastische O-Ringe verformen sich beim Messen mit dem Messschieber leicht, was zu ungenauen Werten führt. Auf dem Messturm liegt der O-Ring spannungsfrei auf, was eine messbare Genauigkeit von ±0,05 mm ermöglicht.
Der Turm ist aus POM (Polyoxymethylen) gefertigt. POM ist maßhaltig, verzugsarm und widerstandsfähig gegen Öle, Fette und gängige Reinigungsmittel, die in der Instandhaltung und Fertigung eingesetzt werden. Neben O-Ringen kann der Messturm auch zur Bestimmung der Schlitzbreite von Führungsringen und Stützringen verwendet werden.
Merkmale
- WerkstoffPOM (Polyoxymethylen)
- MessbereichØ 201–300 mm
- Messauflösung1-mm-Stufung
- Messtoleranz±0,05 mm
- Geeignet fürO-Ringe, Gummidichtungen, elastische Rundkörper, Führungsringe, Stützringe
Vorteile
- Schnelle Durchmesserbestimmung ohne Umrechnung: Der O-Ring wird aufgeschoben und der Wert direkt abgelesen.
- Messgenauigkeit von ±0,05 mm, da der O-Ring spannungsfrei am Turm anliegt und nicht durch Messmittel verformt wird.
- POM-Werkstoff ist maßhaltig und beständig gegen Öle, Fette und Reinigungsmittel, die im Instandhaltungsbetrieb typisch sind.
- Einsetzbar nicht nur für O-Ringe, sondern auch zur Schlitzbreitenprüfung von Führungsringen und Stützringen.
Einsatzgebiete
- Instandhaltung von Hydraulik- und Pneumatikanlagen
- Bei Dichtungswechsel an Zylindern, Ventilen und Pumpen lässt sich der Ersatz-O-Ring schnell auf den richtigen Innendurchmesser prüfen, bevor er eingebaut wird.
- Dichtungslager und Beschaffung
- Unbekannte O-Ringe aus Altbeständen oder ausgebaute Dichtungen lassen sich am Messturm identifizieren und der richtigen Norm-Abmessung zuordnen.
- Fertigungs- und Montagebetriebe
- In der Serienmontage können angelieferte O-Ringe auf Maßhaltigkeit stichprobenhaft geprüft werden, ohne Messschieber oder Projekte.
- Maschinenwartung im Werkzeug- und Formenbau
- Große O-Ringe für Werkzeugplatten und Spritzgussformen im Bereich Ø 201–300 mm lassen sich direkt am Einsatzort bestimmen.
- Prüfung von Führungsringen und Stützringen
- Die Schlitzbreite von Führungsringen und Stützringen kann über den Turm nachgemessen werden, wenn kein Messschieber verfügbar ist.
Do's and Dont's
Do's:- O-Ring gleichmäßig und ohne Verkanten auf den Turm aufschieben
- Messturm nach Gebrauch säubern und vor aggressiven Chemikalien schützen
- Trocken und staubgeschützt lagern, um die Maßhaltigkeit des POM-Werkstoffs zu erhalten
- Den O-Ring nicht mit Kraft auf den Turm drücken, da sonst die Messung verfälscht wird
- Nicht mit halogenhaltigen Lösemitteln oder starken Säuren reinigen, da POM dadurch angegriffen werden kann
- Nicht als Ersatz für kalibrierte Messmittel in der Qualitätssicherung verwenden, da der Messturm für die schnelle Identifikation, nicht für Präzisionsmessungen nach DIN ausgelegt ist
Montage
Den O-Ring von oben auf den Kegelturm aufsetzen und langsam nach unten schieben, bis er an allen Seiten gleichmäßig anliegt und sich nicht weiter verschieben lässt. Den Durchmesser an der Stelle ablesen, an der der O-Ring festsitzt. Für Führungsringe und Stützringe den Ring ebenfalls aufsetzen; die ablesbare Stufenbreite entspricht dem Spaltmaß. Den Messturm nach dem Einsatz auf Verschmutzungen prüfen und trocken lagern, um Maßhaltigkeit zu erhalten.FAQ
- Wie genau misst der Präzisions-Messturm?
Für den Messbereich Ø 201–300 mm liegt die Messtoleranz bei ±0,05 mm. Die Durchmesserbestimmung erfolgt in 1-mm-Stufen: Der O-Ring wird auf den Turm aufgeschoben und der Wert direkt abgelesen.
- Warum liefert der Messturm genauere Ergebnisse als ein Messschieber?
Elastische O-Ringe verformen sich beim Anlegen eines Messschiebers, was zu systematisch falschen Werten führt. Auf dem Kegelturm liegt der O-Ring spannungsfrei auf, sodass sein tatsächlicher Innendurchmesser abgelesen werden kann.
- Kann der Messturm auch für Führungsringe und Stützringe verwendet werden?
Ja. Führungsringe und Stützringe lassen sich ebenfalls auf den Turm aufschieben. Die ablesbare Stufenbreite an der Anlagefläche entspricht dem Spaltmaß des Rings.
- Aus welchem Werkstoff besteht der Messturm und warum?
Der Turm ist aus POM (Polyoxymethylen) gefertigt. POM ist maßhaltig, verzugsarm und beständig gegen Öle, Fette und gängige Reinigungsmittel, was ihn für den Einsatz in der Instandhaltung geeignet macht.
- Für welche Dichtungsarten ist der Messturm geeignet?
Der Messturm ist für O-Ringe, Gummidichtungen und andere elastische Rundkörper geeignet. Er misst den Innendurchmesser, nicht die Schnurstärke. Für rechteckige oder profilierte Dichtungen ohne runden Querschnitt ist das Messprinzip nicht anwendbar.
