Beschreibung

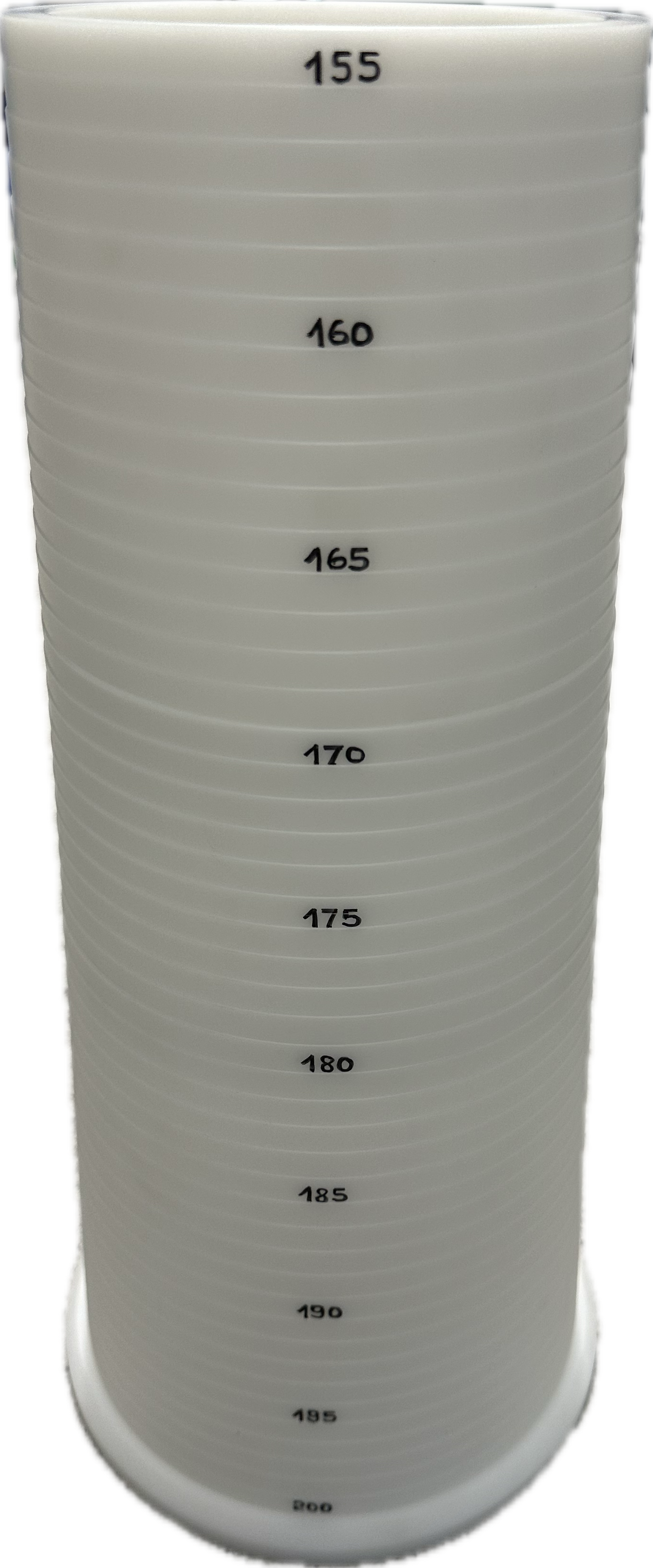

Der Präzisions-Messturm ist ein konisches Messwerkzeug aus POM (Polyoxymethylen) für die schnelle Identifizierung von O-Ring-Innendurchmessern. Der zu messende O-Ring wird einfach auf den Turm aufgeschoben, bis er auf dem Durchmesser gerade überall anliegend festsitzt. Der Durchmesser lässt sich dann direkt am Turm ablesen. Die Ablesegenauigkeit beträgt 1 mm.Messschieber sind für elastische Dichtungen ungeeignet, weil sie den Ring beim Messen dehnen und damit falsche Werte liefern. Der Messturm arbeitet ohne Kraft auf den Ring: Der Ring dehnt sich selbst nur so weit, bis er passgenau aufliegt. Das Ergebnis ist reproduzierbar und ohne Übung sofort ablesbar.
Das Gerät deckt den Messbereich Ø 155–200 mm ab und ist damit für mittelgroße O-Ringe ausgelegt, wie sie in Hydraulikzylindern, Armaturen und Flanschdichtungen häufig vorkommen. Für andere Durchmesserbereiche (Ø 5–300 mm) sind fünf weitere Messtürme erhältlich; alle sechs Einheiten sind auch als Komplett-Set lieferbar.
Merkmale
- WerkstoffPOM (Polyoxymethylen)
- MessbereichØ 155–200 mm
- Messauflösung1 mm
- AnwendungDurchmesserbestimmung von O-Ringen, Gummidichtungen und elastischen Rundkörpern
- LieferformEinzelteil; auch als 6-teiliges Komplett-Set (Ø 5–300 mm) erhältlich
Vorteile
- Exakte Durchmesseranzeige in 1-mm-Stufung: Der O-Ring dehnt sich am Turm nur bis zum tatsächlichen Innendurchmesser auf, ohne durch das Messwerkzeug verformt zu werden.
- Kein Messfehler durch Dehnung: Messschieber erzeugen beim Anlegen am elastischen Ring eine unkontrollierte Dehnung; der Messturm arbeitet druckfrei.
- POM-Werkstoff ist formstabil, chemikalienbeständig gegenüber gebräuchlichen Hydraulikölen und mechanisch belastbar, sodass die Skala dauerhaft ablesbar bleibt.
- Kein Einüben erforderlich: Der Ring sitzt sichtbar fest auf dem richtigen Durchmesser; das Ergebnis ist eindeutig und sofort ablesbar.
- Erweiterbar auf das Komplett-Set (Ø 5–300 mm) für den gesamten Standard-O-Ring-Bereich nach DIN 3771 und ISO 3601.
Einsatzgebiete
- Technischer Handel und Lager
- Schnelle Identifizierung eingelagerter oder angelieferter O-Ringe ohne Beschriftung oder unleserlichem Aufdruck.
- Reparaturwerkstatt und Instandhaltung
- Bestimmung des Ersatzteil-Durchmessers vor Ort, wenn das Bauteil nicht mehr im Original-Lieferzustand vorliegt und kein Katalog verfügbar ist.
- Qualitätskontrolle
- Stichprobenmäßige Überprüfung angelieferter O-Ringe auf Maßhaltigkeit, ohne dass Messschieber durch Dehnungseffekte falsche Werte erzeugen.
- Hydraulik- und Pneumatik-Instandsetzung
- Schnelles Ausmessen von O-Ringen aus Hydraulikzylindern und Ventilblöcken im Bereich Ø 155–200 mm für die direkte Nachbestellung.
- Konstruktion und Prototypenbau
- Maßverifikation von Muster-O-Ringen bei der Nut-Auslegung nach DIN 3771 oder ISO 3601, bevor Nutmaße endgültig festgelegt werden.
- Einkauf und Beschaffung
- Eindeutige Maßangabe beim Anfragen von O-Ring-Ersatzteilen, ohne auf Herstellerangaben oder Zeichnungen angewiesen zu sein.
Do's and Dont's
Do's:- O-Ring langsam und gleichmäßig auf den Turm aufschieben, bis er überall aufliegt.
- Messturm nach Gebrauch reinigen und trocken lagern, um die Skala lesbar zu halten.
- Für Durchmesser außerhalb von 155–200 mm den passenden Messturm aus dem 6-teiligen Set verwenden.
- Keinen Messschieber parallel nutzen und dessen Ergebnis mit dem Messturm-Ergebnis vergleichen: Messchieber dehnen elastische Ringe und liefern systematisch zu hohe Werte.
- O-Ring nicht mit Gewalt auf den Turm drücken, wenn er nicht weitergleitet; das ist der korrekte Messpunkt.
- Keine scharfen Werkzeuge oder Metallklingen zum Abstreifen des O-Rings verwenden.
Montage
Der Messturm ist kein Einbauprodukt und erfordert keine Werkzeuge oder Befestigung. Zur Verwendung:- O-Ring am schmalen Ende des Turms aufsetzen.
- Ring langsam über den Konus schieben, bis er an allen Punkten gleichmäßig anliegt und sich nicht mehr weiterschieben lässt.
- Durchmesser direkt an der Skala ablesen. Liegt der Ring genau zwischen zwei Millimeter-Markierungen, gilt der nächste ganze Millimeter-Wert darunter als Innendurchmesser.
- Ring nach der Messung vorsichtig vom Turm zurückstreifen, ohne scharfe Kanten oder Werkzeuge zu verwenden.
FAQ
- Warum liefert ein Messschieber bei O-Ringen ungenaue Ergebnisse?
Messschieber üben beim Anlegen an den elastischen Ring eine unkontrollierte Kraft aus, die den Ring dehnt. Das angezeigte Maß ist dadurch systematisch zu groß. Der Messturm arbeitet ohne externe Kraft: Der Ring dehnt sich selbst nur bis zu seinem tatsächlichen Innendurchmesser auf und sitzt dann fest auf dem Konus.
- Kann ich mit diesem Messturm auch Gummidichtungen außer O-Ringen messen?
Ja. Der Messturm eignet sich für alle elastischen Rundkörper mit kreisförmigem Querschnitt im Bereich Ø 155–200 mm, also auch für Runddichtringe, einfache Gummiringe und andere elastische Dichtprofile mit rundem oder annähernd rundem Profil.
- Was mache ich, wenn mein O-Ring größer als 200 mm oder kleiner als 155 mm ist?
Für andere Durchmesserbereiche gibt es fünf weitere Messtürme: Ø 5–64 mm, 65–104 mm, 105–154 mm, 201–250 mm und 251–300 mm. Alle sechs Einheiten sind auch als Komplett-Set erhältlich und decken damit den gesamten Standardbereich nach DIN 3771 ab.
- Wie genau ist die Messung mit dem Turm?
Die Skala des Messturms ist in 1-mm-Schritten eingeteilt. Der abgelesene Wert entspricht dem Innendurchmesser des O-Rings in ganzen Millimetern. Liegt der Ring zwischen zwei Markierungen, gilt der nächstniedrigere Millimeterwert als Messergebnis.
- Aus welchem Material besteht der Messturm und warum?
Der Messturm ist aus POM (Polyoxymethylen) gefertigt. POM ist formstabil, weist geringe Feuchtigkeitsaufnahme auf und ist beständig gegen gebräuchliche Hydrauliköle und Reinigungsmittel. Die Skala bleibt dadurch dauerhaft maßhaltig und gut ablesbar.
