Membranspeicher HMS

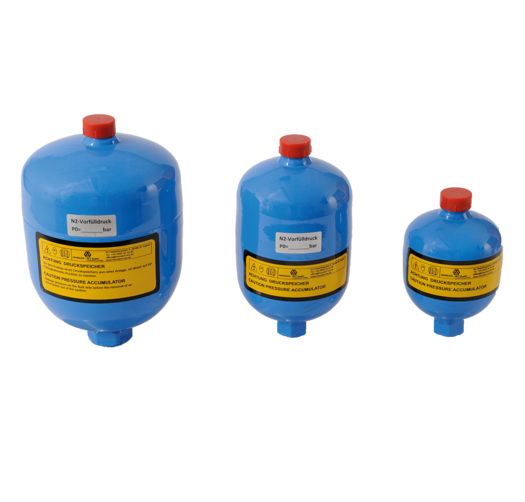

HMS Membranspeicher
HMS Membranspeicher

Beschreibung

Hennlich-Membranspeicher HMS sind eine kompakte Bauart von Druckspeichern. Im Gegensatz zu den Blasenspeichern HBS trennt hier eine Gummimembran das Speichergas von der hydraulischen Flüssigkeit. Der Druckkörper besteht aus zwei Halbschalen, die mit einem modernen Elektronenstrahlschweißverfahren fest verbunden werden. Aufgrund dieser Bauweise sind Membranspeicher kostengünstige und sehr betriebssichere Bauteile, die keine Wartung erfordern.
Über einen M28x1,5-Gasanschluss können die HENNLICH-HMS-Membranspeicher mit unserer HFP-Füll- und Prüfvorrichtung vorgefüllt und kontrolliert werden. HENNLICH-HMS-Membranspeicher entsprechen den Vorgaben der Europäischen Druckgeräterichtlinie DGRL, PED 2014/68/EU.
Bei steigendem Hydraulikdruck komprimiert die einströmende Flüssigkeit das Gas im Speicher, während bei Druckabfall das Gas die Flüssigkeit zurück in das Hydrauliksystem drückt.

Zu den technischen Informationen und Dokumenten
Weitere Informationen nach Anmeldung
Zum Login

Haben Sie Fragen? Wir sind gerne für Sie da!

Lukas Hodeib

Lukas Hodeib

Außendienst

Kühler | Kühlsysteme | Wärmetauscher | Speicher

+43 664 997 395 17 lukas.hodeib@hennlich.at
Produktfilter
Filter
Artikelnummer max. zul. Betriebsdruck Volumen Werkstoff Speicherkörper Anschluss Ölseite Material Membrane
HMS-0075-250-2000 Membranspeicher
HMS 0,075-250/00 E250A25AA000
EN 14359 		250 bar 0,075 Liter C-Stahl, grundiert G 1/2" innen / SW 32 NBR
Weitere Informationen nach Anmeldung
HMS-016-250-2000 Membranspeicher
HMS 0,16-250/00 E250A25AA000
EN 14359 		250 bar 0,16 Liter C-Stahl, grundiert G 1/2" innen / SW 32 NBR
Weitere Informationen nach Anmeldung
HMS-032-210-2000 Membranspeicher
HMS 0,32-210/00 E210A25AA000
EN 14359 		210 bar 0,32 Liter C-Stahl, grundiert G 1/2" innen / SW 32 NBR
Weitere Informationen nach Anmeldung
HMS-032-210-2018 Membranspeicher
HMS 0,32-210/00 E210A25AC000
EN 14359 		210 bar 0,32 Liter C-Stahl, grundiert G 1/2" innen / M33 x 1,5 außen / SW 41 NBR
Weitere Informationen nach Anmeldung
HMS-032-330-1000 Membranspeicher
HMS 0,32-330/00 D330A25AA000
AD2000 		330 bar 0,32 Liter C-Stahl, grundiert G 1/2" innen / SW 32 NBR (Perbunan)
Weitere Informationen nach Anmeldung
HMS-032-330-1001 Membranspeicher
HMS 0,32-330/00 D330A25AZ000
AD2000, Innengewinde M18x1,5 / SW 32 		330 bar 0,32 Liter C-Stahl, grundiert Anschl__M18_x_1_5_II NBR (Perbunan)
Weitere Informationen nach Anmeldung
HMS-05-210-2000 Membranspeicher
HMS 0,5-210/00 E210A25AA000
EN 14359 		210 bar 0,5 Liter C-Stahl, grundiert G 1/2" innen / SW 32 NBR
Weitere Informationen nach Anmeldung
HMS-05-210-2001 Membranspeicher
HMS 0,5-210/00 E210A25AC000
EN 14359 		210 bar 0,5 Liter C-Stahl, grundiert G 1/2" innen / M33 x 1,5 außen / SW 41 NBR
Weitere Informationen nach Anmeldung
HMS-075-210-2000 Membranspeicher
HMS 0,75-210/00 E210A25AA000
EN 14359 		210 bar 0,75 Liter C-Stahl, grundiert G 1/2" innen / SW 41 NBR
Weitere Informationen nach Anmeldung
HMS-075-210-2001 Membranspeicher
HMS 0,75-210/00 E210A25AC000
EN 14359 		210 bar 0,75 Liter C-Stahl, grundiert G 1/2" innen / M33 x 1,5 außen / SW 41 NBR
Weitere Informationen nach Anmeldung
HMS-075-350-2000 Membranspeicher
HMS 0,75-350/00 E350A25AA000
EN 14359 		350 bar 0,75 Liter C-Stahl, grundiert G 1/2" innen / SW 41 NBR
Weitere Informationen nach Anmeldung
HMS-075-350-2001 Membranspeicher
HMS 0,75-350/00 E350A25AC000
EN 14359 		350 bar 0,75 Liter C-Stahl, grundiert G 1/2" innen / M33 x 1,5 außen / SW 41 NBR
Weitere Informationen nach Anmeldung

Montage

Lageunabhängig, vorzugsweise vertikal mit Gasanschluss nach oben, jedoch nach Anwendung auch abweichend. Ein Wartungszugang von ca. 200 mm über dem Gasventil ist für die Montage der Hennlich Füll- und Prüfeinrichtung vorzusehen.

Einsatzgebiete

Kompensation von Volumenänderungen: Bei Temperaturschwankungen in geschlossenen Hydrauliksystemen
Leckölkompensation: In Öl-Hydraulikanlagen
Vibrationen- und Stoßdämpfung: In Maschinen und Fahr zeugen
Energiemanagement: Speicherung und Freisetzung von hydraulischer Energie
Mobilhydraulik: Baumaschinen, Landmaschinen, Kabinen-, Achs- und Lastfederungssysteme

Vorteile

Kompakte Bauweise: Platzsparend und einfach zu integrieren
Hohe Dynamik: Schnelle Reaktionsfähigkeit bei Druckänderungen
Kostenersparnis: Günstiger in der Anschaffung und Installation
Einfacher Austausch: Leicht austauschbar

Do's and Dont's

Bitte beachten Sie die erforderliche hydraulische Absicherung der Speicher gegen Überdruck. Hierfür empfehlen wir die Verwendung unserer Sicherheits- und Absperrblöcke HSB. Für die Vorfüllung und Druckprüfung stehen unsere Füll- und Prüfvorrichtungen HFP und HFP-H zur Verfügung.
