Beschreibung
Die Kompakt-Kolbendichtsätze K780 wurden für einteilige Kolbenkonstruktionen entwickelt.
Der mittlere NBR-Profilring dichtet aufgrund seiner Formgebung gleichzeitig an der Lauffläche, als auch am Nutgrund hervorragend ab.
Am Außendurchmesser ist das Profil mit drei Dichtkanten ausgeführt. Dadurch verfügt K780 über ausgezeichnete dynamische und statische Dichtheit bei gleichzeitig geringer Reibung.
Der Dichtring wird bereits durch die geschlitzten TPE-Profil-Stützringe gekammert. Sowohl die Stütz- als auch die geteilten Winkelführungsringe aus Polyacetal (POM) sind mit Druckentlastungsnuten ausgeführt, sodass ein Druckaufbau optimiert ist.
K780 "springt" auch bei niedrigen Drücken ohne Verzögerung an!
Die Werkstoffkombination mit dem profilierten Dichtring, den hochfesten und im positiven Sinn trotzdem elastischen Stützringen sowie den äußerst tragfähigen Führungsringen ist in ihrer Gesamtheit entscheidend für die gute Dichtwirkung und die ausgezeichnete Funktion von K780.
Ebenfalls sehr wichtig für den langlebigen Einsatz ist, dass bei K780 die Führungsringe durch den hydraulischen Druck nicht mit einer radialen Kraftkomponente beaufschlagt werden. Das Ergebnis ist eine verhältnismäßig geringe Reibung, was sich gleichzeitig günstig auf das Verschleißverhalten auswirkt.
| Artikelnummer | Innendurchmesser (mm) | Außendurchmesser (mm) | Einbauraumhöhe (mm) | Dichtungstyp | Führungslänge (mm) | Führungsdurchmesser (mm) | |
|---|---|---|---|---|---|---|---|
| 5000110 | 60 | 80 | 22,4 | K780 | 6,35 | 74,15 |
Weitere Informationen nach Anmeldung
|
| 5000210 | 50 | 70 | 22,4 | K780 | 6,35 | 64,2 |
Weitere Informationen nach Anmeldung
|
| 5000310 | 55 | 75 | 22,4 | K780 | 6,35 | 69,2 |
Weitere Informationen nach Anmeldung
|
| 5000410 | 65 | 85 | 22,4 | K780 | 6,35 | 79,15 |
Weitere Informationen nach Anmeldung
|
| 5000510 | 70 | 90 | 22,4 | K780 | 6,35 | 84,15 |
Weitere Informationen nach Anmeldung
|
| 5000610 | 75 | 95 | 22,4 | K780 | 6,35 | 89,15 |
Weitere Informationen nach Anmeldung
|
| 5000710 | 29 | 45 | 18,4 | K780 | 6,35 | 40,4 |
Weitere Informationen nach Anmeldung
|
| 5000810 | 34 | 50 | 18,4 | K780 | 6,35 | 45,4 |
Weitere Informationen nach Anmeldung
|
| 5000820 | 34 | 50 | 20,5 | K780 | 3,1 | 46 |
Weitere Informationen nach Anmeldung
|
| 5000910 | 39 | 55 | 18,4 | K780 | 6,35 | 50,36 |
Weitere Informationen nach Anmeldung
|
| 5000920 | 39 | 55 | 20,5 | K780 | 3,1 | 51 |
Weitere Informationen nach Anmeldung
|
| 5001010 | 44 | 60 | 18,4 | K780 | 6,35 | 55,4 |
Weitere Informationen nach Anmeldung
|
| 5001020 | 44 | 60 | 20,5 | K780 | 3,1 | 56 |
Weitere Informationen nach Anmeldung
|
| 5001110 | 47 | 63 | 18,4 | K780 | 6,35 | 58,4 |
Weitere Informationen nach Anmeldung
|
| 5001120 | 47 | 63 | 19,4 | K780 | 6,35 | 58,4 |
Weitere Informationen nach Anmeldung
|
| 5001130 | 47 | 63 | 20,5 | K780 | 3,1 | 59 |
Weitere Informationen nach Anmeldung
|
| 5001210 | 50 | 65 | 18,4 | K780 | 6,35 | 60,4 |
Weitere Informationen nach Anmeldung
|
| 5001310 | 24 | 40 | 18,4 | K780 | 6,35 | 35,4 |
Weitere Informationen nach Anmeldung
|
| 5001410 | 22 | 32 | 16,4 | K780 | 6,35 | 28,5 |
Weitere Informationen nach Anmeldung
|
| 5001420 | 22 | 32 | 15,5 | K780 | 2,6 | 28 |
Weitere Informationen nach Anmeldung
|
| 5001510 | 25 | 35 | 16,4 | K780 | 6,35 | 31,4 |
Weitere Informationen nach Anmeldung
|
| 5001520 | 25 | 35 | 15,5 | K780 | 2,6 | 31 |
Weitere Informationen nach Anmeldung
|
| 5001610 | 35 | 45 | 16,4 | K780 | 6,35 | 40,4 |
Weitere Informationen nach Anmeldung
|
| 5001710 | 75 | 100 | 22,4 | K780 | 6,35 | 93,15 |
Weitere Informationen nach Anmeldung
|
| 5001810 | 80 | 105 | 22,4 | K780 | 6,35 | 98,1 |
Weitere Informationen nach Anmeldung
|
| 5001910 | 85 | 110 | 22,4 | K780 | 6,35 | 103,1 |
Weitere Informationen nach Anmeldung
|
| 5002010 | 90 | 115 | 22,4 | K780 | 6,35 | 108,1 |
Weitere Informationen nach Anmeldung
|
| 5002110 | 95 | 120 | 22,4 | K780 | 6,35 | 113,1 |
Weitere Informationen nach Anmeldung
|
| 5002210 | 115 | 140 | 25,4 | K780 | 9,5 | 132,6 |
Weitere Informationen nach Anmeldung
|
| 5002310 | 100 | 125 | 25,4 | K780 | 6,35 | 118,1 |
Weitere Informationen nach Anmeldung
|
| 5002410 | 105 | 130 | 25,4 | K780 | 9,5 | 122,6 |
Weitere Informationen nach Anmeldung
|
| 5002510 | 110 | 135 | 25,4 | K780 | 9,5 | 127,6 |
Weitere Informationen nach Anmeldung
|
| 5002610 | 120 | 145 | 25,4 | K780 | 9,5 | 137,6 |
Weitere Informationen nach Anmeldung
|
| 5002710 | 125 | 150 | 25,4 | K780 | 9,5 | 142,6 |
Weitere Informationen nach Anmeldung
|
| 5002810 | 130 | 155 | 25,4 | K780 | 9,5 | 147,6 |
Weitere Informationen nach Anmeldung
|
| 5002910 | 140 | 165 | 25,4 | K780 | 9,5 | 157,6 |
Weitere Informationen nach Anmeldung
|
| 5003010 | 145 | 170 | 25,4 | K780 | 12,7 | 161,7 |
Weitere Informationen nach Anmeldung
|
| 5003110 | 150 | 175 | 25,4 | K780 | 12,7 | 166,7 |
Weitere Informationen nach Anmeldung
|
| 5003210 | 155 | 180 | 25,4 | K780 | 12,7 | 171,7 |
Weitere Informationen nach Anmeldung
|
| 5003310 | 160 | 185 | 25,4 | K780 | 12,7 | 176,7 |
Weitere Informationen nach Anmeldung
|
| 5003410 | 165 | 190 | 25,4 | K780 | 12,7 | 181,7 |
Weitere Informationen nach Anmeldung
|
| 5003510 | 170 | 195 | 25,4 | K780 | 12,7 | 186,7 |
Weitere Informationen nach Anmeldung
|
| 5003610 | 175 | 200 | 25,4 | K780 | 12,7 | 191,6 |
Weitere Informationen nach Anmeldung
|
| 5003810 | 16 | 25 | 13,5 | K780 | 2,1 | 22 |
Weitere Informationen nach Anmeldung
|
| 5003910 | 21 | 30 | 13,5 | K780 | 2,1 | 27 |
Weitere Informationen nach Anmeldung
|
| 5004010 | 30 | 40 | 16,4 | K780 | 6,35 | 35,4 |
Weitere Informationen nach Anmeldung
|
| 5004110 | 31 | 45 | 15,5 | K780 | 2,6 | 41 |
Weitere Informationen nach Anmeldung
|
| 5004210 | 54 | 70 | 20,5 | K780 | 3,1 | 66 |
Weitere Informationen nach Anmeldung
|
| 5004310 | 59 | 75 | 20,5 | K780 | 3,1 | 71 |
Weitere Informationen nach Anmeldung
|
| 5004410 | 62 | 80 | 22,5 | K780 | 3,6 | 76 |
Weitere Informationen nach Anmeldung
|
| 5004510 | 82 | 100 | 22,5 | K780 | 3,6 | 96 |
Weitere Informationen nach Anmeldung
|
| 5004610 | 130 | 160 | 25,4 | K780 | 9,5 | 152,6 |
Weitere Informationen nach Anmeldung
|
| 5004710 | 80 | 100 | 25 | K780 | 6,3 | 95 |
Weitere Informationen nach Anmeldung
|
| 5004810 | 38 | 50 | 20,5 | K780 | 4,2 | 46 |
Weitere Informationen nach Anmeldung
|
| 5004910 | 48 | 60 | 20,5 | K780 | 4,2 | 56 |
Weitere Informationen nach Anmeldung
|
| 5005010 | 51 | 63 | 20,5 | K780 | 4,2 | 59 |
Weitere Informationen nach Anmeldung
|
| 5005110 | 58 | 70 | 20,5 | K780 | 4,2 | 66 |
Weitere Informationen nach Anmeldung
|
| 5005210 | 66 | 80 | 22,5 | K780 | 5,2 | 76 |
Weitere Informationen nach Anmeldung
|
| 5005310 | 76 | 90 | 22,5 | K780 | 5,2 | 86 |
Weitere Informationen nach Anmeldung
|
| 5005410 | 86 | 100 | 22,5 | K780 | 5,2 | 96 |
Weitere Informationen nach Anmeldung
|
| 5005510 | 49 | 65 | 20,5 | K780 | 3,1 | 61 |
Weitere Informationen nach Anmeldung
|
| 5005610 | 135 | 160 | 25,4 | K780 | 9,5 | 152,6 |
Weitere Informationen nach Anmeldung
|
| 5005810 | 30 | 40 | 12,5 | K780 | 4 | 37 |
Weitere Informationen nach Anmeldung
|
| 5005910 | 40 | 50 | 12,5 | K780 | 4 | 47 |
Weitere Informationen nach Anmeldung
|
| 5006010 | 53 | 63 | 12,5 | K780 | 4 | 60 |
Weitere Informationen nach Anmeldung
|
| 5006110 | 85 | 100 | 20 | K780 | 5 | 96 |
Weitere Informationen nach Anmeldung
|
| 5006210 | 105 | 125 | 25 | K780 | 6,3 | 120 |
Weitere Informationen nach Anmeldung
|
| 5006310 | 150 | 180 | 35,4 | K780 | 6,35 | 172,95 |
Weitere Informationen nach Anmeldung
|
| 5006410 | 17 | 30 | 15,4 | K780 | 6,35 | 27 |
Weitere Informationen nach Anmeldung
|
| 5006510 | 205 | 230 | 25,4 | K780 | 12,7 | 221,6 |
Weitere Informationen nach Anmeldung
|
| 5006610 | 225 | 250 | 25,4 | K780 | 12,7 | 241,6 |
Weitere Informationen nach Anmeldung
|
| 5006710 | 11 | 20 | 13,5 | K780 | 2,1 | 17 |
Weitere Informationen nach Anmeldung
|
| 5007710 | 103 | 125 | 26,5 | K780 | 5,1 | 121 |
Weitere Informationen nach Anmeldung
|
| 5007810 | 92 | 110 | 22,5 | K780 | 3,6 | 106 |
Weitere Informationen nach Anmeldung
|
| 5007910 | 72 | 90 | 22,5 | K780 | 3,6 | 86 |
Weitere Informationen nach Anmeldung
|
| 5008010 | 26 | 40 | 15,5 | K780 | 2,6 | 36 |
Weitere Informationen nach Anmeldung
|
| 5008110 | 32 | 40 | 155 | K780 | 32 | 36 |
Weitere Informationen nach Anmeldung
|
| 5008210 | 185 | 210 | 25,4 | K780 | 12,7 | 201,6 |
Weitere Informationen nach Anmeldung
|
| 5008310 | 195 | 220 | 25,4 | K780 | 12,7 | 211,6 |
Weitere Informationen nach Anmeldung
|
| 5008410 | 215 | 240 | 25,4 | K780 | 12,7 | 231,6 |
Weitere Informationen nach Anmeldung
|
| 5008610 | 30 | 40 | 10 | K780 | 5 | 36,5 |
Weitere Informationen nach Anmeldung
|
| 5009210 | 24 | 32 | 15,5 | K780 | 3,2 | 28 |
Weitere Informationen nach Anmeldung
|
| Kein Produkt gefunden | |||||||

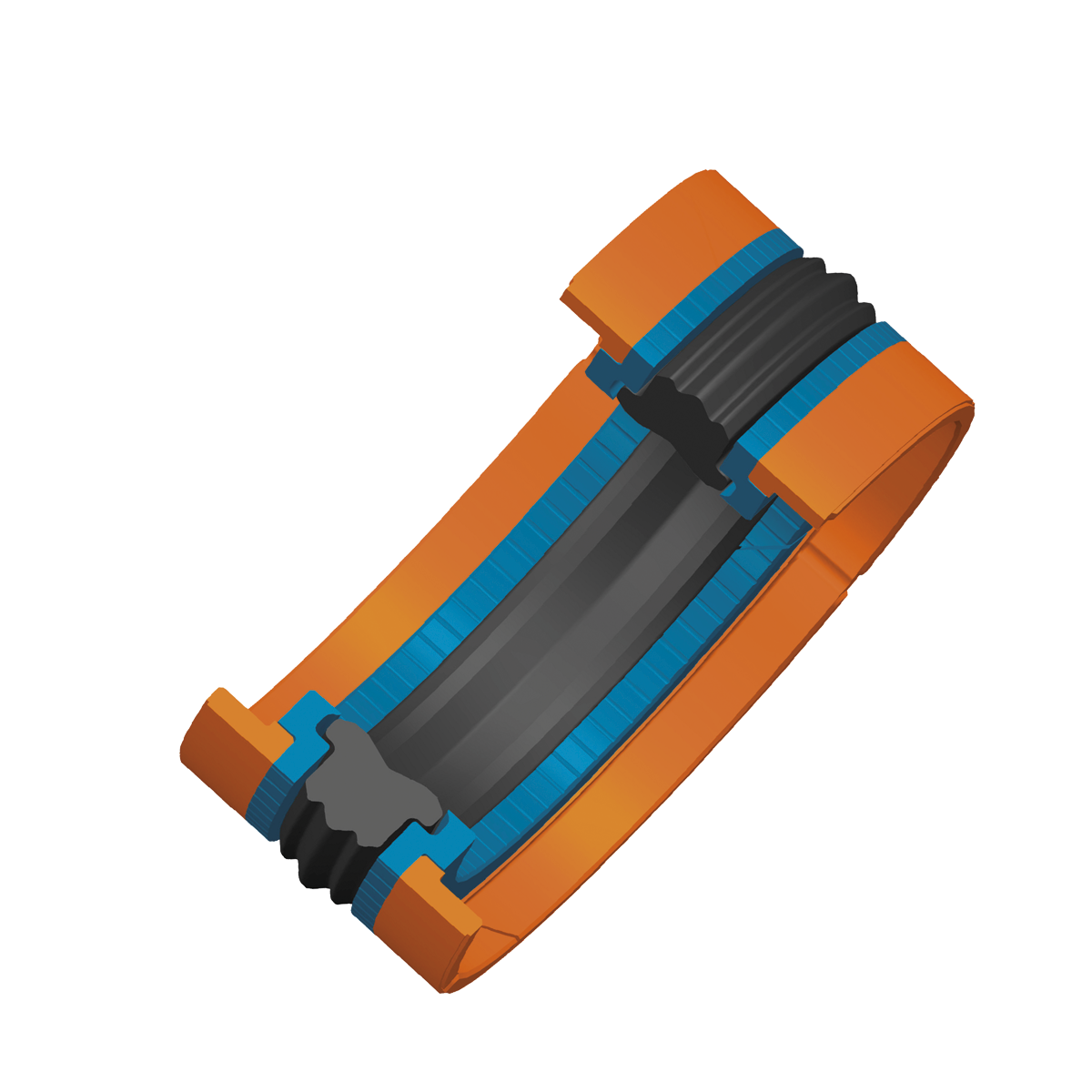

Montage
Die einzelnen Teile können leicht auf den Kolben übergeknöpft werden.
Bitte beachten Sie folgende Reihenfolge:
1. Stützring (blau)
2. NBR-Profildichtring (schwarz)
3. zweiter Stützring (blau)
4. Winkelführungsringe einschnappen (orange)
Fertig !!
Einsatzgebiete
Optimierte NBR-Kompakt-Kolbendichtung auf dem letzten technischen Stand der Dichtungstechnik. Ausgezeichnete dynamische und statische Dichtheit bei gleichzeitig geringer Reibung. Durch die spezielle Profilierung der Einzelelmente mit Druckentlastungsnuten wird eine rasche und sichere Funktion gewährleistet. Preiswert durch modernste Serienproduktion.
Vorteile
Gute dynamische und statische Dichtwirkung
Einfache Montage auf einteilige Kolben
Kompakte Bauweise
Geringe Eigenreibung der Dichtung
Ausgezeichnete Verschleißfestigkeit
Sichere Funktion
