Beschreibung

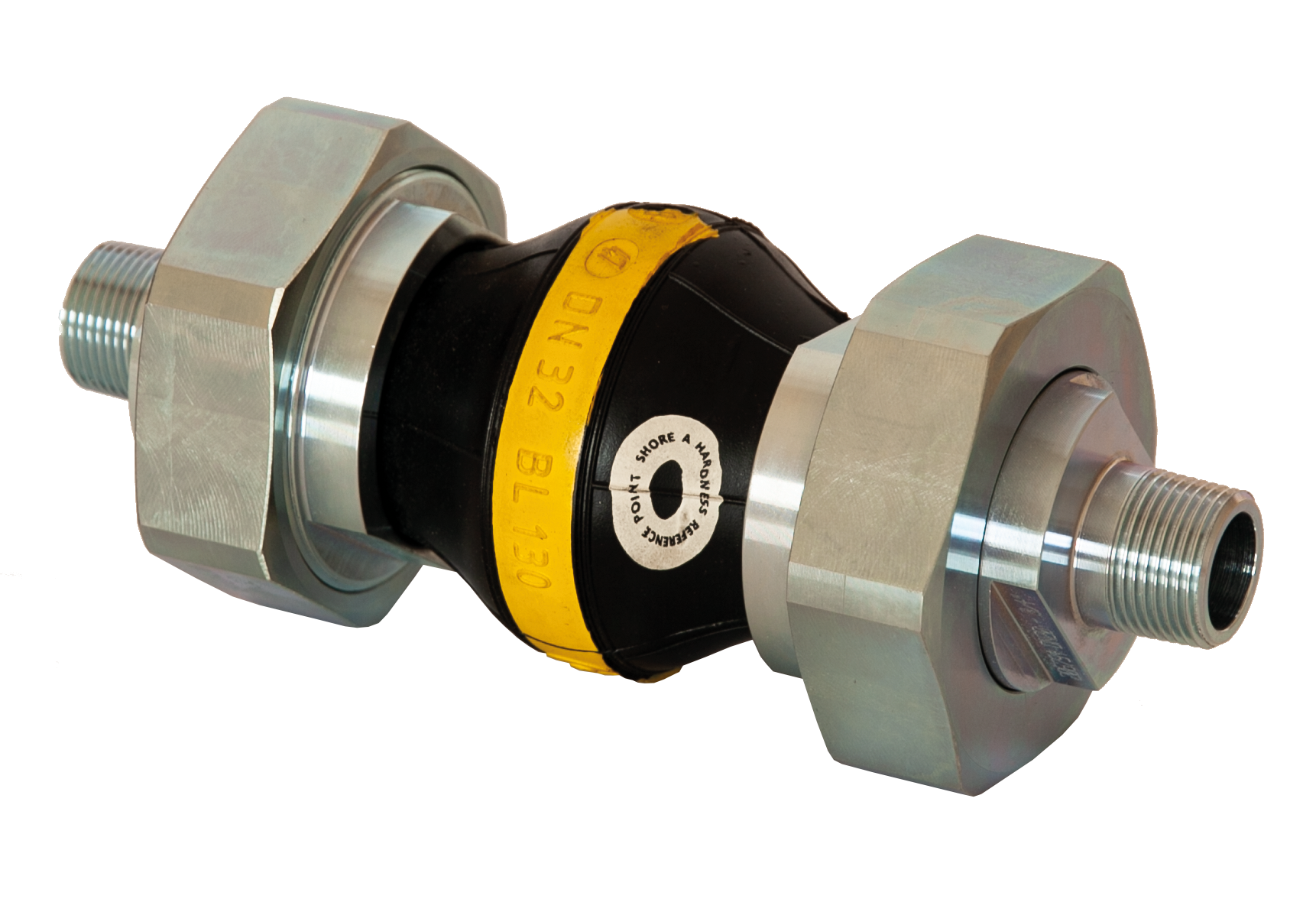

Der Typ GW.130 ist ein flachgewellter Gummikompensator.
Durch seine flache Wellenform wird ein möglichst geringer Strömungswiderstand erreicht. Er zeichnet sich weiterhin durch seine große axiale Dehnungsaufnahme und die große Vielfalt an Gummiqualitäten aus, so dass für jeden Einsatzfall eine passende Gummimischung
zur Verfügung steht (siehe Materialbeschreibungen).
Haben Sie Fragen? Wir sind gerne für Sie da!
Stefan Moser
Produktmanagement
Kompensatoren | Verladetechnik | Rohrsysteme | Wassernebelkanonen
| Artikelnummer | Gummi-Qualität | Typenbezeichnung | Flanschmaterial | |
|---|---|---|---|---|
| 27.008 | NBR/Nyloncord/CR | Typ GW.130 Innengewinde | Stahl verzinkt |
Weitere Informationen nach Anmeldung
|
| GUKO020/16/130-GAHA | CR/Nyloncord/CR | Typ GW.130 Innengewinde | Edelstahl 1.4301 |
Weitere Informationen nach Anmeldung
|
| GUKO020/16/130-GEHA | NBR/Nyloncord/CR | Typ GW.130 Innengewinde | Edelstahl 1.4301 |
Weitere Informationen nach Anmeldung
|
| GUKO020/16/130-ROHA | IIR/Nyloncord/EPDM | Typ GW.130 Innengewinde | Stahl verzinkt |
Weitere Informationen nach Anmeldung
|
| GUKO025/16/130-GRHA | CSM/Nyloncord/CSM | Typ GW.130 Innengewinde | Edelstahl 1.4301 |
Weitere Informationen nach Anmeldung
|
| GUKO032/00/200-ROHA | IIR/Nyloncord/EPDM | Typ GW.130 Innengewinde | Stahl verzinkt |
Weitere Informationen nach Anmeldung
|
| GUKO032/10/130-GRAA | CSM/Nyloncord/CSM | Typ GW.130 Innengewinde | Stahl verzinkt |
Weitere Informationen nach Anmeldung
|
| GUKO032/16/130-GAHA | CR/Nyloncord/CR | Typ GW.130 Innengewinde | Edelstahl 1.4301 |
Weitere Informationen nach Anmeldung
|
| GUKO032/16/130-REHA | EPDM/Nyloncord/EPDM | Typ GW.130 Innengewinde | Stahl verzinkt |
Weitere Informationen nach Anmeldung
|
| GUKO040/16/130-ROHA | IIR/Nyloncord/EPDM | Typ GW.130 Innengewinde | Stahl verzinkt |
Weitere Informationen nach Anmeldung
|
| GUKO050/00/130-GAHA | CR/Nyloncord/CR | Typ GW.130 Innengewinde | Stahl verzinkt |
Weitere Informationen nach Anmeldung
|
| GW.284 | EPDM/Nyloncord/EPDM | Typ GW.130 Innengewinde | Stahl verzinkt |
Weitere Informationen nach Anmeldung
|
| GW.285 | EPDM/Stahlcord/EPDM | Typ GW.130 Innengewinde | Stahl verzinkt |
Weitere Informationen nach Anmeldung
|
| GW.286 | EPDM/PEEK/EPDM | Typ GW.130 Innengewinde | Stahl verzinkt |
Weitere Informationen nach Anmeldung
|
| GW.287 | EPDM/PEEK/EPDM | Typ GW.130 Innengewinde | Stahl verzinkt |
Weitere Informationen nach Anmeldung
|
| GW.288 | EPDM/PEEK/EPDM | Typ GW.130 Innengewinde | Stahl verzinkt |
Weitere Informationen nach Anmeldung
|
| GW.289 | EPDM/PEEK/EPDM | Typ GW.130 Innengewinde | Stahl verzinkt |
Weitere Informationen nach Anmeldung
|
| GW.295 | IIR/Nyloncord/EPDM | Typ GW.130 Innengewinde | Stahl verzinkt |
Weitere Informationen nach Anmeldung
|
| GW.296 | IIR/Nyloncord/EPDM | Typ GW.130 Innengewinde | Stahl verzinkt |
Weitere Informationen nach Anmeldung
|
| GW.297 | IIR/Nyloncord/EPDM | Typ GW.130 Innengewinde | Stahl verzinkt |
Weitere Informationen nach Anmeldung
|
| GW.299 | IIR/Nyloncord/EPDM | Typ GW.130 Innengewinde | Stahl verzinkt |
Weitere Informationen nach Anmeldung
|
| GW.307 | NBR/Nyloncord/CR | Typ GW.130 Innengewinde | Stahl verzinkt |
Weitere Informationen nach Anmeldung
|
| GW.308 | NBR/Nyloncord/CR | Typ GW.130 Innengewinde | Stahl verzinkt |
Weitere Informationen nach Anmeldung
|
| GW.309 | NBR/Nyloncord/CR | Typ GW.130 Innengewinde | Stahl verzinkt |
Weitere Informationen nach Anmeldung
|
Montage
Bei aggressiven Medien bitte die Materialbeständigkeit durch unsere Fachberater prüfen lassen. Bitte berücksichtigen Sie entsprechende Festpunktkonstruktionen und Gleitlager in Ihrem Rohrleitungssystem! Der Balg muss torsionsfrei eingebaut und darf nicht angestrichen oder bei Medientemperaturen von >50 °C einisoliert werden.
Einsatzgebiete
Zum Einsatz kommt der Typ GW.130 mit Innengewinde z. B. in der Gebäudetechnik, der Wasserwirtschaft, in Solar- und Windenergieanlagen sowie im Motorenbau. Hier wird er speziell zur Dehnungs- und Schwingungsaufnahme sowie zur Geräuschdämpfung eingesetzt.
Vorteile
- hohe Flexibilität in axialer, lateraler und angularer Richtung
- breites Anwendungsspektrum
- Vibrations- und Schwingungsdämpfung
- unkomplizierte Installation durch Gewindeverschraubung
- kurze Lieferzeiten
- auch in Sonderausführung erhältlich (z.B.: IG + AG)
