Beschreibung

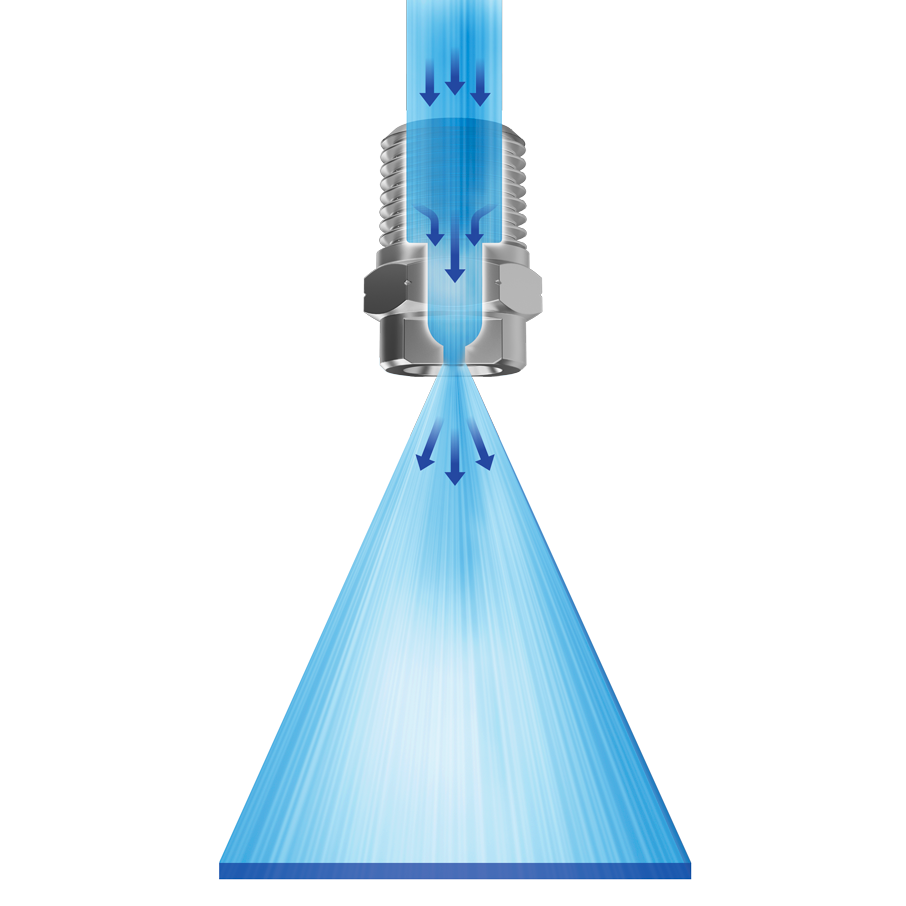

Die Flachstrahldüsen 632/633 sind Niederdruck-Flachstrahldüsen mit parabelförmiger Flüssigkeitsverteilung. Die Strahlmitte erhält am meisten Flüssigkeit, zu den Rändern hin nimmt die Menge ab. Mehrere Düsen auf einem Spritzrohr überlappen sich an den Strahlrändern und ergeben so eine sehr gleichmäßige Gesamtverteilung. Der Strahlwinkel bleibt dabei stabil.Die Baureihe deckt sieben Strahlwinkel ab: 20°, 30°, 45°, 60°, 75°, 90° und 120°. Bei 5 bar liegt der Volumenstrom V̇ mit Wasser zwischen 0,08 und 79,06 l/min, das Datenblatt nennt Werte von 0,5 bis 10 bar. Die Strahlbreite B bei 5 bar reicht auf H = 250 mm Spritzabstand von 85 mm (20°) bis 910 mm (120°).
Angeschlossen wird über ein konisches Außengewinde nach EN 10226 in vier Größen: R 1/8 (CA), R 1/4 (CC), R 3/8 (CE) und R 1/2 (CG). Das Gewinde ist selbstdichtend und braucht keine Flachdichtung. Die Gesamtlänge L1 beträgt 22,0 mm bis R 3/8 und 27,0 mm bei R 1/2, die Schlüsselweite SW1 14 bis 22 mm.
Vier Werkstoffe stehen zur Wahl: Edelstahl 1.4305/1.4301 (Mat.-Nr. 16), Edelstahl 1.4571/1.4404 (Mat.-Nr. 17), Messing 2.0401 (Mat.-Nr. 30) und PVDF (Mat.-Nr. 5E). Nicht jede Größe gibt es in jedem Werkstoff. PVDF ist nur mit R 1/8 und R 1/4 erhältlich, die kleinsten Größen mit 75°, 90° und 120° nur in Edelstahl 1.4305/1.4301 und Messing.
Alle Volumenströme im Datenblatt gelten für Wasser. Bei anderem Druck gilt V̇2 = V̇1 · √(p2/p1), bei anderen Flüssigkeiten zusätzlich eine Dichtekorrektur. Die Bestellnummer setzt sich aus Type, Material-Nr. und Anschluss zusammen, zum Beispiel 632.216.16.CA.
Merkmale
Der Volumenstrom steigt mit der Wurzel des Druckverhältnisses: V̇2 = V̇1 · √(p2/p1). Für den doppelten Volumenstrom braucht die Düse also den vierfachen Druck.- BauartNiederdruck-Flachstrahldüse mit Außengewinde
- Flüssigkeitsverteilungparabelförmig, stabiler Strahlwinkel
- Strahlwinkel20°, 30°, 45°, 60°, 75°, 90°, 120°
- Druck (Datenblattwerte)0,5 bis 10 bar
- Volumenstrom V̇ Wasser bei 5 bar0,08 bis 79,06 l/min
- Volumenstrom V̇ Wasser gesamt0,04 l/min (1 bar) bis 111,81 l/min (10 bar)
- Äquivalenter Bohrungsdurchmesser A0,20 bis 9,00 mm
- Engster Querschnitt Ø0,12 bis 6,80 mm
- Strahlbreite B bei 5 bar, H = 250 mm85 bis 910 mm
- Strahlbreite B bei 5 bar, H = 500 mm160 bis 1.710 mm
- Anschluss GEN 10226 R 1/8 (CA), R 1/4 (CC), R 3/8 (CE), R 1/2 (CG), konisch, selbstdichtend
- WerkstoffeMat.-Nr. 16: Edelstahl 1.4305/1.4301; Mat.-Nr. 17: Edelstahl 1.4571/1.4404; Mat.-Nr. 30: Messing 2.0401; Mat.-Nr. 5E: PVDF

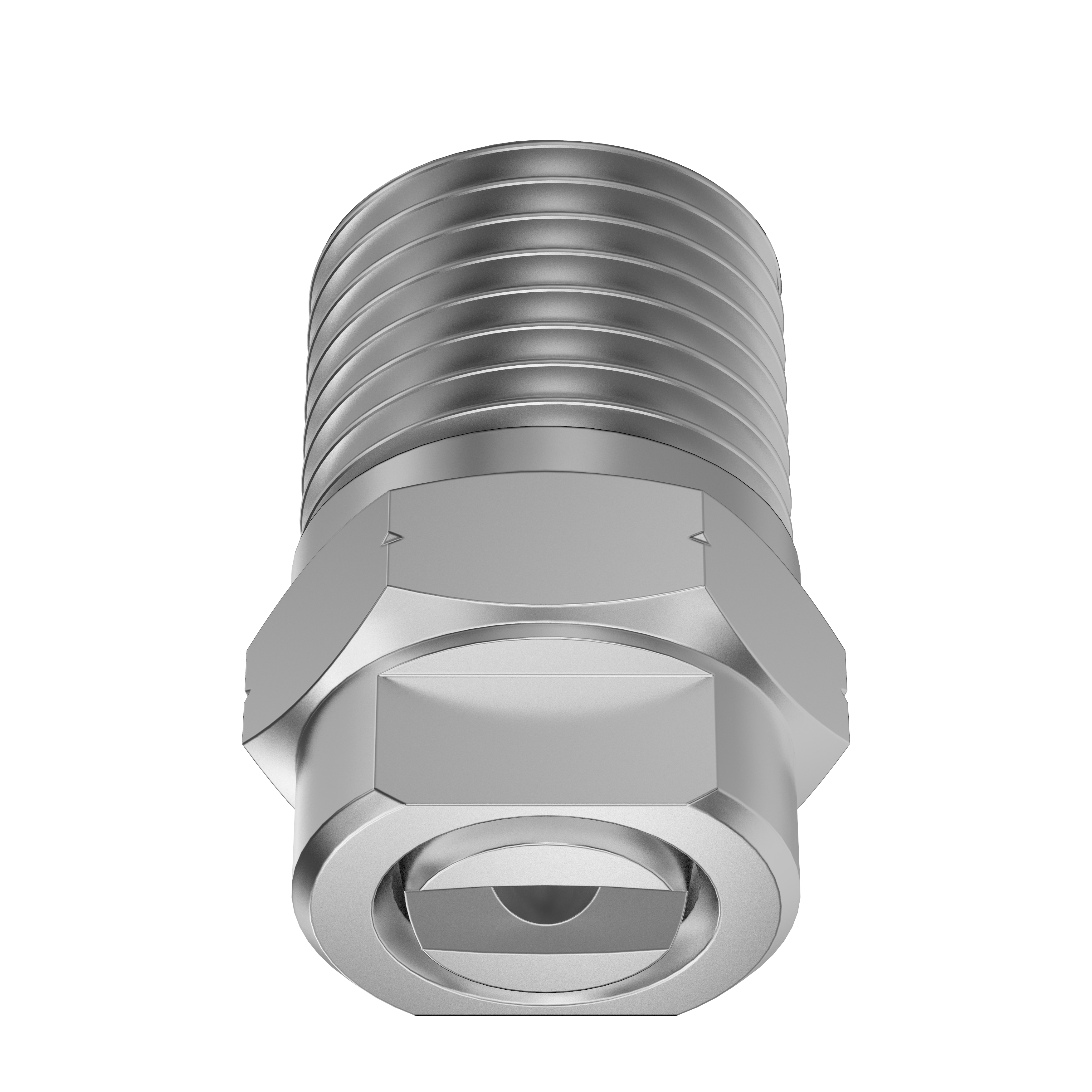

- Abmessungen CA (R 1/8)L1 22,0 mm, L2 6,5 mm, SW1 14, SW2 10, 17,0 g (Messing)
- Abmessungen CC (R 1/4)L1 22,0 mm, L2 9,7 mm, SW1 14, SW2 10, 20,0 g (Messing)

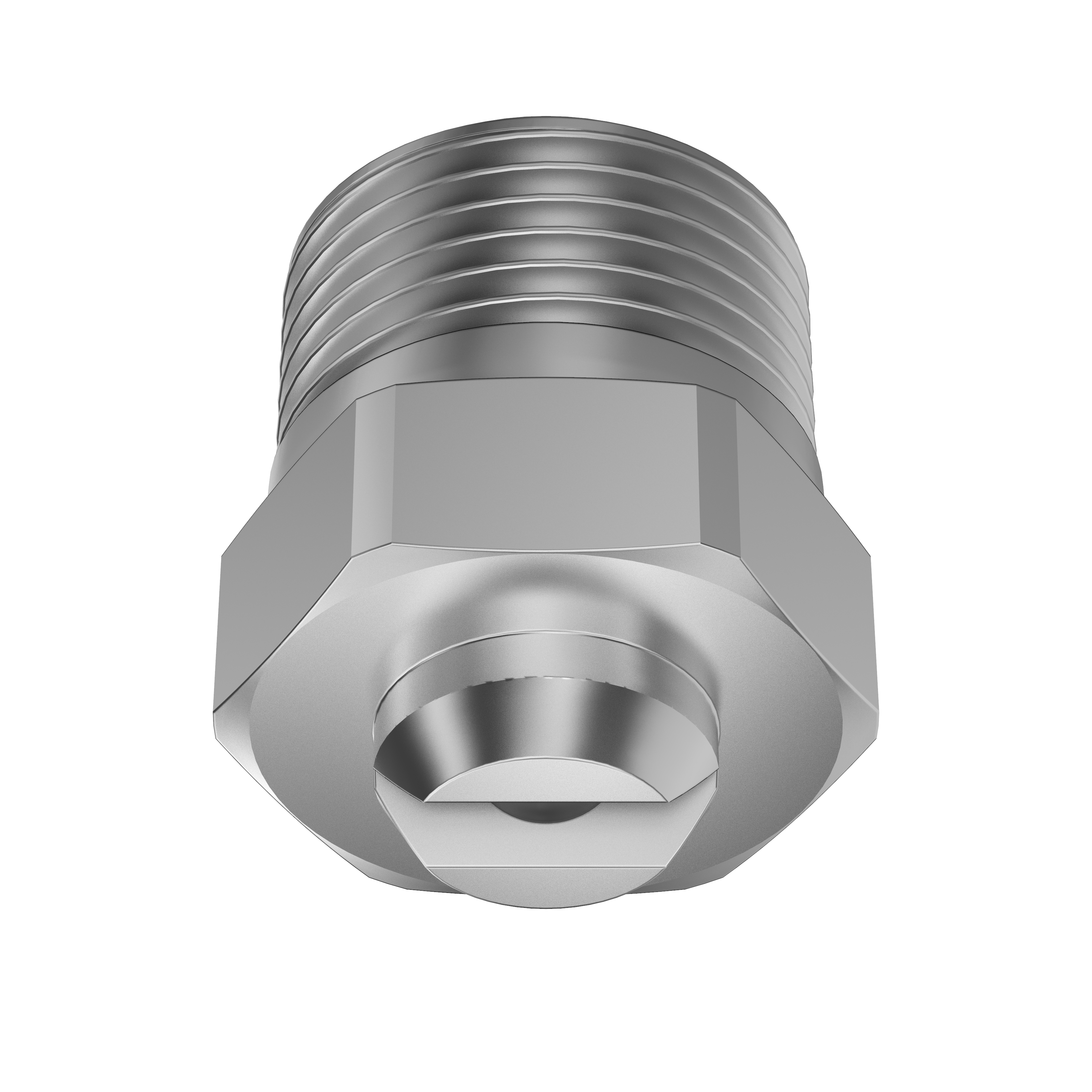

- Abmessungen CE (R 3/8)L1 22,0 mm, L2 10,1 mm, SW1 17, 30,0 g (Messing)
- Abmessungen CG (R 1/2)L1 27,0 mm, L2 13,2 mm, SW1 22, 40,0 g (Messing)
- BestellschlüsselType + Material-Nr. + Anschluss, z. B. 632.216.16.CA
- GAnschlussgewinde nach EN 10226
- L1Gesamtlänge der Düse
- L2Gewindelänge
- SW1Schlüsselweite des Sechskants
- SW2Schlüsselweite am Düsenmundstück (nur Bauform nach Abbildung 1, Anschluss CA und CC)
- Aäquivalenter Bohrungsdurchmesser
- Øengster Querschnitt
- V̇Volumenstrom Wasser; V̇1 bekannter Volumenstrom beim Druck p1, V̇2 gesuchter Volumenstrom beim Druck p2
- pDruck; p1 zugehörig zu V̇1, p2 zugehörig zu V̇2
- BStrahlbreite
- HSpritzabstand zwischen Düse und Auftrefffläche
Vorteile
- Parabelförmige Flüssigkeitsverteilung: Überlappende Strahlen auf einem Spritzrohr ergeben eine sehr gleichmäßige Gesamtverteilung.
- Konisches, selbstdichtendes Gewinde nach EN 10226 dichtet in den Gewindeflanken, eine Flachdichtung oder ein O-Ring entfällt.
- Sieben Strahlwinkel von 20° bis 120° und V̇ von 0,08 bis 79,06 l/min bei 5 bar decken viele Auslegungen mit einer Baureihe ab.
- Tabellierte Strahlbreiten B für H = 250 mm und H = 500 mm machen Düsenabstand und Anzahl vorab planbar.
- Kurze Bauform mit L1 = 22,0 mm bei R 1/8 bis R 3/8 passt auch in enge Einbauräume.
- Werkstoffwahl zwischen Edelstahl 1.4305/1.4301, Edelstahl 1.4571/1.4404, Messing 2.0401 und PVDF passend zum Medium.
Einsatzgebiete
- Spritzrohre in Reinigungsanlagen
- Mehrere Flachstrahldüsen 632/633 auf einem Spritzrohr ergeben durch die parabelförmige Verteilung ein gleichmäßiges Reinigungsbild über die gesamte Breite.
- Spritzreinigung mit hoher Strahlkraft
- Strahlwinkel von 20° und 30° bündeln den Strahl auf 85 bis 140 mm Breite bei 250 mm Abstand und erhöhen damit den Impact auf der Oberfläche.
- Oberflächenreinigung und Oberflächenbehandlung
- Große Strahlwinkel bis 120° decken mit bis zu 910 mm Strahlbreite bei 250 mm Abstand breite Flächen mit wenigen Düsen ab.
- Siebreinigung
- Die Flachstrahlen spritzen Siebe und Filterflächen linienförmig ab, mehrere Düsen auf einem Spritzrohr decken die volle Siebbreite ab.
- Bandreinigung
- Ein quer zum Band montiertes Spritzrohr mit versetzt ausgerichteten Düsen reinigt die gesamte Bandbreite.
- Beschichtungsprozesse
- Kleine Größen ab 0,05 l/min bei 2 bar tragen Flüssigkeiten dünn und flächig auf Oberflächen auf.
- Schmierprozesse
- Flachstrahldüsen sprühen Schmierstoffe linienförmig auf, der Volumenstrom ist über die Dichtekorrektur auf das jeweilige Medium umzurechnen.
Do's and Dont's
Do's:- Strahlbreiten benachbarter Düsen um 1/3 bis 1/4 überlappen lassen
- Düsen 5° bis 15° zur Rohrlängsachse versetzt ausrichten
- Volumenstrom bei anderem Druck mit V̇2 = V̇1 · √(p2/p1) umrechnen
- Für Medien mit anderer Dichte als Wasser den Dichte-Korrekturfaktor anwenden
- Flüssigkeit bei kleinen Düsengrößen filtern, der engste Querschnitt beginnt bei 0,12 mm
- Werkstoff über die Material-Nr. passend zum Medium wählen, PVDF gibt es nur mit R 1/8 und R 1/4
- Nicht in Druckbereichen betreiben, die im Datenblatt als abweichendes Sprühbild markiert sind, wenn ein gleichmäßiges Strahlbild gefordert ist
- Düsen auf dem Spritzrohr nicht ohne Versatz nebeneinander setzen, sonst stören sich die Strahlen
- Volumenstrom- und Strahlwinkelwerte nicht ungeprüft auf Öle oder viskose Medien übertragen, höhere Viskosität verkleinert den Strahlwinkel
Montage
- Spritzrohr vor dem Einbau spülen. Der engste Querschnitt Ø beträgt bei kleinen Größen nur 0,12 bis 0,30 mm und kann durch Partikel verstopfen.
- Außengewinde und Innengewinde auf Beschädigungen prüfen.
- Konisches R-Gewinde nach EN 10226 mit Dichtband oder einem vergleichbaren Gewindedichtmittel versehen.
- Düse von Hand eindrehen und mit einem Gabelschlüssel am Sechskant SW1 (14, 17 oder 22 mm) festziehen.
- Flachstrahl um 5° bis 15° zur Rohrlängsachse verdreht ausrichten, damit sich benachbarte Strahlen nicht stören.
- Düsenabstand auf dem Rohr so wählen, dass sich die Strahlbreiten B um 1/3 bis 1/4 überlappen.
- Anlage mit Betriebsdruck anfahren und Strahlbild auf der Auftrefffläche prüfen.
Beim Einschrauben ergibt sich die Lage des Flachstrahls aus der Gewindeposition. Für eine exakte Ausrichtung führt HENNLICH Befestigungszubehör für Düsen mit Außengewinde, darunter ein Bajonett-Schnellverschlusssystem mit Kugelgelenk.
FAQ
- Wie berechne ich den Volumenstrom einer Flachstrahldüse bei anderem Druck?
Mit der Wurzelformel V̇2 = V̇1 · √(p2/p1). Die Datenblattwerte der Flachstrahldüsen 632/633 folgen genau dieser Umrechnung. Eine Düse mit 2,50 l/min bei 2 bar liefert bei 5 bar 2,50 · √2,5 = 3,95 l/min. Für den doppelten Volumenstrom ist der vierfache Druck nötig.
- Wie weit sollen sich Flachstrahlen auf einem Spritzrohr überlappen?
Um 1/3 bis 1/4 der Strahlbreite B. Die Flachstrahldüsen 632/633 verteilen die Flüssigkeit parabelförmig, erst die Überlappung der Strahlränder ergibt eine gleichmäßige Gesamtverteilung. Zusätzlich sind die Düsen um 5° bis 15° zur Rohrlängsachse zu verdrehen, damit sich benachbarte Strahlen nicht stören.
- Muss man ein konisches Gewinde nach EN 10226 zusätzlich abdichten?
Eine Flachdichtung oder ein O-Ring ist nicht nötig. Die Flachstrahldüsen 632/633 haben ein konisches R-Gewinde nach EN 10226, das in den Gewindeflanken selbst dichtet. Für eine dauerhaft dichte Verbindung empfehlen wir Dichtband oder ein vergleichbares Gewindedichtmittel. Zylindrische G-Gewinde nach ISO 228 dichten dagegen über Flachdichtung oder O-Ring.
- Welcher Strahlwinkel eignet sich für Reinigung mit hoher Strahlkraft?
Ein kleiner Strahlwinkel von 20° oder 30°. Bei den Flachstrahldüsen 632/633 trifft ein 20°-Strahl aus 250 mm Abstand auf nur 85 mm Breite, ein 120°-Strahl auf 630 bis 910 mm. Die kleinere Aufprallfläche erhöht den Impact. Große Strahlwinkel decken dafür mit weniger Düsen mehr Breite ab.
- Gelten die Volumenstromangaben von Sprühdüsen auch für andere Flüssigkeiten als Wasser?
Nein. Die Volumenstromwerte der Flachstrahldüsen 632/633 gelten für Wasser mit 1.000 kg/m³. Für andere Medien gilt V̇Flüssigkeit = V̇Wasser · √(ρWasser/ρFlüssigkeit), bei 1.300 kg/m³ also der Faktor 0,88. Eine höhere Viskosität verkleinert zusätzlich den Strahlwinkel, Erwärmen des Mediums senkt sie.
- Warum ist das Sprühbild einer Flachstrahldüse bei niedrigem Druck ungleichmäßig?
Sehr niedriger Druck verkleinert den Strahlwinkel und verformt das Sprühbild. Das Datenblatt der Flachstrahldüsen 632/633 markiert deshalb Werte bei 0,5 bar bis 1,65 mm äquivalentem Bohrungsdurchmesser und bei 1,0 bar bis 1,00 mm als abweichendes Sprühbild. Ab 2 bar gilt für alle Größen das normale Strahlbild.
