Die Flachstrahldüse mit Kugelgelenk 676 ist eine Niederdruck-Flachstrahldüse, deren Düsenkörper als Kugel ausgeführt ist. Die Kugel mit Ø D1 22,0 mm sitzt schwenkbar im Befestigungszubehör. So lässt sich der Flachstrahl nach dem Einbau exakt auf die Zielfläche ausrichten. Die Bauhöhe L beträgt 25,0 mm, das Düsenmundstück hat Ø D2 11,0 mm.Die Baureihe umfasst 72 Typen in sieben Strahlwinkeln: 20°, 30°, 45°, 60°, 75°, 90° und 120°. Der Volumenstrom mit Wasser reicht von 0,04 l/min bei 1,0 bar bis 22,36 l/min bei 10 bar. Der maximale Betriebsdruck pmax liegt bei 30 bar.
Die Strahlbreite B hängt vom Strahlwinkel und vom Spritzabstand H ab. Bei 5 bar und H = 250 mm deckt ein 20°-Strahl 85 mm ab, ein 120°-Strahl bis 900 mm. Bei H = 500 mm reicht die Strahlbreite von 160 mm bis 1.700 mm.
Jeder Typ ist in Edelstahl 1.4305 (Material-Nr. 16) und in Messing 2.0401 (Material-Nr. 30) erhältlich. Die Messingausführung wiegt 45,0 g. Die Bestellnummer setzt sich aus Type und Material-Nr. zusammen, zum Beispiel 676.514 + 16 = 676.514.16.
Bei 0,5 und 1,0 bar zeigen viele Typen ein abweichendes Sprühbild. Die kleinsten Typen mit äquivalentem Bohrungsdurchmesser A von 0,20 bis 0,60 mm sind teilweise erst ab 1,0 bar spezifiziert. Ab 2,0 bar liefern alle Typen das spezifizierte Sprühbild.
Merkmale
- BauartNiederdruck-Flachstrahldüse mit integriertem Kugelgelenk, schwenkbar
- WerkstoffeEdelstahl 1.4305 (Material-Nr. 16), Messing 2.0401 (Material-Nr. 30)
- Strahlwinkel20°, 30°, 45°, 60°, 75°, 90°, 120°
- Maximaler Betriebsdruck pmax30 bar
- Volumenstrom V̇ Wasser0,04 l/min (bei 1,0 bar) bis 22,36 l/min (bei 10 bar)
- Äquivalenter Bohrungsdurchmesser A0,20 mm bis 4,00 mm
- Engster Querschnitt Ø0,08 mm bis 3,10 mm
- Strahlbreite B bei p = 5 bar85 mm bis 900 mm bei H = 250 mm, 160 mm bis 1.700 mm bei H = 500 mm
- AbmessungenL 25,0 mm, Ø D1 22,0 mm, Ø D2 11,0 mm
- Gewicht45,0 g (Messing)
- Anschluss BefestigungszubehörM24 x 1,5; Gewindemuffe G 3/8 nach ISO 228, Gewindenippel G 1/4 A nach ISO 228, Schweißnippel aus Edelstahl 1.4571, Überwurfmutter Schlüsselweite 27
- Umrechnungsformel VolumenstromV̇2 = V̇1 · √(p2/p1)
- LBauhöhe der Düse von der Kugeloberseite bis zum Düsenmundstück
- Ø D1Kugeldurchmesser
- Ø D2Durchmesser des Düsenmundstücks
- AÄquivalenter Bohrungsdurchmesser
- V̇Volumenstrom Wasser; V̇1 zugeordnet dem Druck p1, V̇2 zugeordnet dem Druck p2
- pBetriebsdruck; p1 und p2 zugeordnet den Volumenströmen V̇1 und V̇2
- pmaxMaximaler Betriebsdruck
- BStrahlbreite, zugeordnet dem Spritzabstand H
- HSpritzabstand zwischen Düsenmundstück und Auftrefffläche
Vorteile
- Das Kugelgelenk erlaubt, die Strahlrichtung nach dem Einbau nachzujustieren, ohne Rohrleitung oder Halterung zu ändern.
- 72 Typen in sieben Strahlwinkeln von 20° bis 120° decken Volumenströme von 0,04 l/min bis 22,36 l/min ab.
- Vier Befestigungsvarianten mit einheitlichem Anschluss M24 x 1,5 passen an Innengewinde, Außengewinde oder eingeschweißte Anschlüsse.
- Jeder Typ ist wahlweise in Edelstahl 1.4305 oder Messing 2.0401 lieferbar, bei identischen hydraulischen Kennwerten.
- Die kleinsten Typen mit engstem Querschnitt ab 0,08 mm liefern ab 0,04 l/min bei 1,0 bar und eignen sich für die Schmierung mit kleinen Mengen.
Einsatzgebiete
- Reinigung von Oberflächen
- Breite Strahlwinkel bis 120° decken bei 5 bar und 250 mm Abstand bis 900 mm Breite ab. Das Kugelgelenk richtet den Strahl gezielt auf verschmutzte Bereiche aus.
- Kühlung von Bauteilen und Anlagenteilen
- Flachstrahltypen mit bis zu 22,36 l/min bei 10 bar bringen Kühlwasser als gleichmäßigen Streifen auf die Oberfläche.
- Schmierung
- Kleine Typen ab 0,04 l/min bei 1,0 bar tragen Schmiermedium in geringen Mengen auf. Der Strahl lässt sich exakt auf die Schmierstelle schwenken.
- Düsenrohre mit mehreren Düsen
- Mehrere Düsen auf Rohren mit Gewinde- oder Schweißanschluss lassen sich einzeln ausrichten, damit sich die Strahlbreiten sauber überlappen.
Do's and Dont's
Do's:- Betriebsdruck auf höchstens 30 bar begrenzen
- Strahlwinkel und Spritzabstand H anhand der Strahlbreite B bei 5 bar auswählen
- Volumenstrom bei anderem Druck mit V̇2 = V̇1 · √(p2/p1) umrechnen
- Für andere Medien als Wasser den Volumenstrom mit dem Dichtefaktor √(ρ Wasser / ρ Medium) korrigieren
- Bei Typen mit kleinem engsten Querschnitt einen Schmutzfänger in der Zuleitung vorsehen
- Typen mit abweichendem Sprühbild nicht bei 0,5 oder 1,0 bar betreiben, wenn ein gleichmäßiger Flachstrahl gefordert ist
- Tabellenwerte für Wasser nicht ungeprüft auf dickere oder schwerere Medien übertragen
Montage

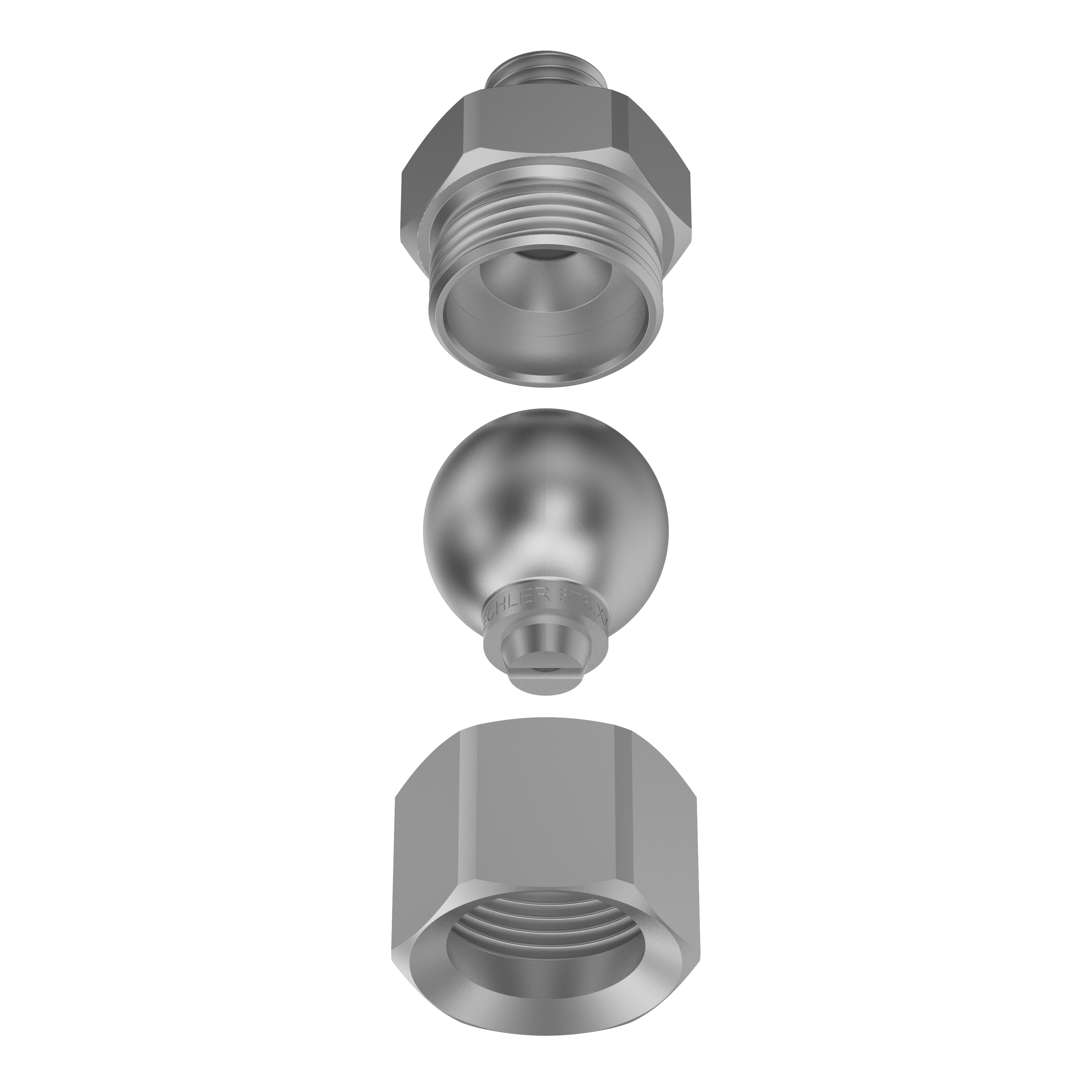

Die Flachstrahldüse mit Kugelgelenk 676 wird über einen Anschluss M24 x 1,5 befestigt. Wählen Sie das Zubehör nach der Anschlussart: Gewindemuffe mit G 3/8 Innengewinde nach ISO 228, Gewindenippel mit G 1/4 A Außengewinde nach ISO 228 oder Schweißnippel aus Edelstahl 1.4571 zum Einschweißen.- Gewindemuffe oder Gewindenippel in die Rohrleitung einschrauben oder Schweißnippel einschweißen. Das zylindrische Gewinde nach ISO 228 mit Flachdichtung oder O-Ring abdichten.
- Kugeldüse mit dem Düsenmundstück nach außen in die Überwurfmutter einlegen.
- Überwurfmutter auf das Gewinde M24 x 1,5 des Zubehörs aufschrauben und nur handfest anziehen.
- Kugel schwenken, bis der Flachstrahl auf der Zielfläche liegt.
- Überwurfmutter mit einem Schlüssel der Schlüsselweite 27 festziehen und die Ausrichtung im Betrieb prüfen.
Bei mehreren Düsen auf einem Rohr sollen sich die Strahlbreiten B um 1/4 bis 1/3 überlappen. Drehen Sie jeden Flachstrahl um 5° bis 15° gegen die Rohrlängsachse, damit sich benachbarte Strahlen nicht gegenseitig stören.
FAQ
- Wie rechnet man den Volumenstrom einer Flachstrahldüse auf einen anderen Druck um?
Mit der Formel V̇2 = V̇1 · √(p2/p1). Bei der Flachstrahldüse mit Kugelgelenk 676 in der Type 676.514 steigen 3,00 l/min bei 5 bar auf 4,24 l/min bei 10 bar. Für den doppelten Volumenstrom braucht die Düse also den vierfachen Druck.
- Wie breit wird der Strahl einer Flachstrahldüse?
Bei 5 bar und 250 mm Abstand zwischen 85 mm und 900 mm, abhängig vom Strahlwinkel. Die Flachstrahldüse mit Kugelgelenk 676 erreicht mit 20° Strahlwinkel 85 mm, mit 120° bis 900 mm. Bei 500 mm Spritzabstand steigt die Strahlbreite auf 160 mm bis 1.700 mm.
- Warum ist das Sprühbild einer Flachstrahldüse bei niedrigem Druck ungleichmäßig?
Bei sehr niedrigem Druck zieht sich der Strahlwinkel zusammen und der Flachstrahl bildet sich nicht voll aus. Die Flachstrahldüse mit Kugelgelenk 676 zeigt bei 0,5 und 1,0 bar in vielen Typen ein abweichendes Sprühbild. Ab 2,0 bar arbeiten alle Typen mit spezifiziertem Flachstrahl.
- Welcher maximale Druck gilt für Niederdruck-Flachstrahldüsen?
Für die Flachstrahldüse mit Kugelgelenk 676 gilt ein maximaler Betriebsdruck pmax von 30 bar. Die Volumenstromtabellen decken 0,5 bar bis 10 bar ab. Für höhere Drücke lässt sich der Volumenstrom mit dem Wurzelgesetz √(p2/p1) aus den Tabellenwerten hochrechnen. Die Type 676.802 liefert bei 10 bar 22,36 l/min.
- Wie befestigt man eine Kugelgelenkdüse?
Über eine Überwurfmutter M24 x 1,5 auf Gewindemuffe G 3/8, Gewindenippel G 1/4 A oder Schweißnippel. Die Flachstrahldüse mit Kugelgelenk 676 wird in vier Schritten montiert:
- Zubehör in die Leitung einschrauben oder einschweißen.
- Kugeldüse in die Überwurfmutter einlegen.
- Mutter handfest aufschrauben und Strahl ausrichten.
- Mutter mit Schlüsselweite 27 festziehen.
- Gelten die Volumenstromwerte von Sprühdüsen auch für andere Flüssigkeiten als Wasser?
Nein, die Tabellenwerte gelten für Wasser mit 1.000 kg/m³. Für die Flachstrahldüse mit Kugelgelenk 676 korrigiert der Faktor √(ρ Wasser / ρ Medium) den Volumenstrom. Bei einer Dichte von 1.300 kg/m³ beträgt der Faktor 0,88, bei 700 kg/m³ 1,20. Schwerere Medien ergeben also weniger Volumenstrom.
- Sprühdüse aus Messing oder Edelstahl 1.4305: was ist der Unterschied?
Hydraulisch keiner, Volumenstrom und Strahlbreite sind in beiden Werkstoffen gleich. Die Flachstrahldüse mit Kugelgelenk 676 gibt es in Edelstahl 1.4305 (Material-Nr. 16) und Messing 2.0401 (Material-Nr. 30). Edelstahl 1.4305 ist ein rostfreier Stahl, die Messingdüse wiegt 45,0 g. Beide Ausführungen passen auf dasselbe Befestigungszubehör M24 x 1,5.
