Beschreibung

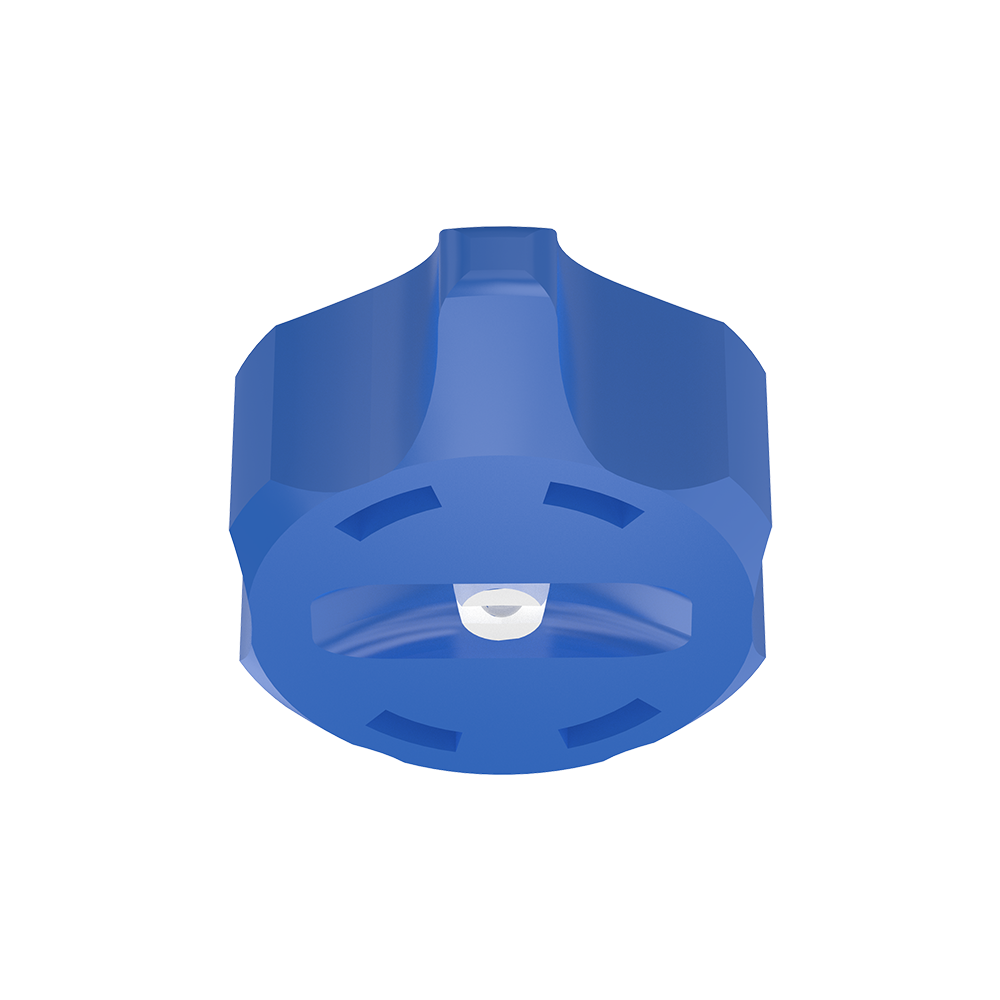

Die Flachstrahldüse 646 ist eine Niederdruck-Flachstrahldüse mit Bajonett-Schnellverschluss. Sie wird von Hand auf den Bajonett-Anschluss gesetzt und verriegelt, Werkzeug ist nicht nötig. Die Strahlausrichtung ist voreingestellt, sodass jede neu eingesetzte Düse den Strahl in derselben Lage abgibt.Der Düsenkörper ist kompakt: 15,0 mm Bauhöhe, 44,0 mm Länge über die Griffflügel und 12,0 g Gewicht. Er besteht aus PVDF (Material-Nr. 5E), die Dichtung laut Schnittzeichnung aus Viton.
Die Flüssigkeitsverteilung über die Strahlbreite ist parabelförmig. Zur Auswahl stehen sechs Strahlwinkel: 20°, 30°, 45°, 60°, 90° und 120°. Bei 5 bar und 250 mm Spritzabstand reicht die Strahlbreite von 85 mm (20°) bis 870 mm (120°).
Die Düsengrößen decken äquivalente Bohrungsdurchmesser von 0,70 bis 2,50 mm ab. Das ergibt Volumenströme von 0,16 bis 8,94 l/min Wasser im tabellierten Druckbereich von 0,5 bis 10 bar. Alle Volumenstromangaben beziehen sich auf Wasser.
Die Bestellnummer setzt sich aus Type und Material-Nr. zusammen, zum Beispiel 646.306 + 5E = 646.306.5E.
Merkmale
Der Volumenstrom dieser Baureihe steigt mit der Quadratwurzel des Drucks: V̇2 = V̇1 · √(p2/p1). Doppelter Druck ergibt also rund das 1,41-fache Volumen.- BauartNiederdruck-Flachstrahldüse
- Baureihe646
- AnschlussBajonett-Schnellverschluss, Handmontage
- Werkstoff DüsenkörperPVDF (Material-Nr. 5E)
- Werkstoff DichtungViton
- StrahlbildFlachstrahl, gleichmäßige parabelförmige Flüssigkeitsverteilung
- Strahlausrichtungvoreingestellt
- Strahlwinkel20°, 30°, 45°, 60°, 90°, 120°
- Äquivalenter Bohrungsdurchmesser A0,70 bis 2,50 mm
- Engster Querschnitt Ø0,30 bis 1,80 mm
- Volumenstrom V̇ (Wasser)0,16 bis 8,94 l/min
- Druckbereich (tabelliert)0,5 bis 10 bar
- Strahlbreite B bei p = 5 bar, H = 250 mm85 bis 870 mm
- Strahlbreite B bei p = 5 bar, H = 500 mm160 bis 1.450 mm
- AbmessungenH 15,0 mm, L 44,0 mm
- Gewicht12,0 g
- UmrechnungsformelV̇2 = V̇1 · √(p2/p1)
- BestellnummerType + Material-Nr., z. B. 646.306.5E
- H (Abmessungen)Bauhöhe der Düse
- LLänge der Düse über die Griffflügel
- Aäquivalenter Bohrungsdurchmesser
- Øengster Querschnitt
- V̇Volumenstrom Wasser in l/min
- pDruck in bar
- BStrahlbreite, angegeben bei p = 5 bar und dem Spritzabstand H
- H (Strahlbreite)Spritzabstand zwischen Düse und Auftrefffläche, zugeordnet der Strahlbreite B
- V̇1, p1bekannter Volumenstrom V̇1 beim Druck p1
- V̇2, p2gesuchter Volumenstrom V̇2 beim Druck p2
Vorteile
- Werkzeugloser Düsenwechsel: Der Bajonett-Schnellverschluss wird von Hand gesetzt und verriegelt.
- Kein Nachjustieren nach dem Wechsel, weil die Strahlausrichtung voreingestellt ist.
- Die parabelförmige Flüssigkeitsverteilung ist auf überlappende Strahlen mehrerer Düsen an einem Sprührohr ausgelegt.
- Sechs Strahlwinkel von 20° bis 120° und Volumenströme von 0,16 bis 8,94 l/min decken schmale Zielstrahlen ebenso ab wie Strahlbreiten bis 1.450 mm.
- Der Düsenkörper aus dem Fluorkunststoff PVDF wiegt nur 12,0 g und baut mit 15,0 mm Höhe flach.
Einsatzgebiete
- Sprührohre in Bandreinigungsanlagen
- Mehrere Flachstrahldüsen 646 sitzen quer zum Band auf einem Sprührohr. Die parabelförmige Verteilung ergibt bei 1/3 bis 1/4 Überlappung ein gleichmäßiges Sprühbild über die Bandbreite.
- Oberflächenbehandlung
- Der Düsenkörper besteht aus dem Fluorkunststoff PVDF, die Dichtung aus Viton. Der werkzeuglose Düsenwechsel über den Bajonett-Schnellverschluss verkürzt Wartungsstillstände an Sprühregistern.
- Spritzreinigung
- Strahlwinkel von 20° und 30° bündeln die Flüssigkeit auf 85 bis 130 mm Strahlbreite bei 250 mm Abstand. Die kleinere Auftrefffläche erhöht die Aufprallkraft auf das Bauteil.
- Beschichtungsprozesse
- Die voreingestellte Strahlausrichtung hält die Strahllage nach jedem Düsenwechsel gleich. Mit 120° deckt eine Düse bei 500 mm Abstand bis 1.450 mm Breite ab.
Do's and Dont's
Do's:- Düsengröße über die Volumenstromtabelle bei 5 bar wählen und andere Drücke mit V̇2 = V̇1 · √(p2/p1) umrechnen
- Volumenstrom für Medien mit anderer Dichte als Wasser korrigieren, die Tabellenwerte gelten für Wasser
- Beständigkeit von PVDF und Viton gegen das Sprühmedium vor dem Einsatz prüfen, HENNLICH berät bei der Auswahl
- Benachbarte Flachstrahlen um 1/3 bis 1/4 der Strahlbreite B überlappen lassen
- Kleine Düsengrößen mit A 0,70 bis 1,00 mm nicht bei 0,5 oder 1,0 bar auslegen, hier weicht das Sprühbild ab
- Düsen mit A 1,20 bis 1,65 mm nicht bei 0,5 bar auslegen, auch hier ist das Sprühbild abweichend
- Keine Werkzeuge zum Verriegeln des Bajonett-Schnellverschlusses verwenden, er ist für Handmontage ausgelegt
- Nicht außerhalb von 0,5 bis 10 bar auslegen, für diesen Bereich liegen keine Volumenstromdaten vor
Montage
- Bajonett-Montageschelle am Sprührohr oder einen Bajonett-Anschluss aus dem Düsenzubehör montieren.
- Bei Bedarf einen Siebfilter aus dem Bajonett-Zubehör in den Anschluss einsetzen, wie im Montagebeispiel des Datenblatts gezeigt.
- Flachstrahldüse 646 von Hand an den Griffflügeln aufsetzen und durch Drehen im Bajonett verriegeln.
- Strahllage prüfen. Die Strahlausrichtung ist voreingestellt und muss nicht verdreht werden.
FAQ
- Wie berechnet man den Volumenstrom einer Flachstrahldüse bei anderem Druck?
Mit der Formel V̇2 = V̇1 · √(p2/p1). Für die Flachstrahldüse 646 gibt das Datenblatt genau diese Umrechnung an. Beispiel Type 646.566: 3,95 l/min bei 5 bar ergeben bei 3 bar 3,95 · √0,6 = 3,06 l/min. Doppelter Druck bringt rund das 1,41-fache Volumen.
- Wie breit ist der Sprühstrahl einer 120°-Flachstrahldüse?
Bei 5 bar und 250 mm Spritzabstand 710 bis 870 mm, bei 500 mm Abstand 1.240 bis 1.450 mm. Das gilt für die Flachstrahldüse 646 mit 120° Strahlwinkel, je nach Düsengröße. Zum Vergleich: Die 20°-Ausführung erreicht bei gleichem Druck nur 85 mm beziehungsweise 160 mm Strahlbreite.
- Warum ist das Sprühbild meiner Flachstrahldüse bei niedrigem Druck ungleichmäßig?
Bei sehr niedrigem Druck bildet sich der Flachstrahl nicht voll aus und der Strahlwinkel wird kleiner. Bei der Flachstrahldüse 646 weist das Datenblatt für A 0,70 bis 1,00 mm bei 0,5 und 1,0 bar ein abweichendes Sprühbild aus. Für A 1,20 bis 1,65 mm gilt das bei 0,5 bar.
- Wie weit müssen sich Flachstrahlen am Sprührohr überlappen?
Um 1/3 bis 1/4 der Strahlbreite B. Die Flachstrahldüse 646 hat eine parabelförmige Flüssigkeitsverteilung, deren Ränder dünner auslaufen. Erst die Überlappung gleicht das aus. Die Strahlbreite B für 250 mm und 500 mm Spritzabstand bei 5 bar steht in der Tabelle, etwa 450 mm bei 90° und H = 250 mm.
- Gelten Düsen-Volumenströme auch für andere Flüssigkeiten als Wasser?
Nein, die Tabellenwerte gelten für Wasser mit 1.000 kg/m³. Für die Flachstrahldüse 646 rechnet man andere Medien mit V̇Flüssigkeit = V̇Wasser · √(ρWasser/ρFlüssigkeit) um. Bei 1.300 kg/m³ beträgt der Korrekturfaktor 0,88, bei 700 kg/m³ steigt er auf 1,20. Dichtere Medien ergeben bei gleichem Druck also weniger Volumenstrom.
