Beschreibung

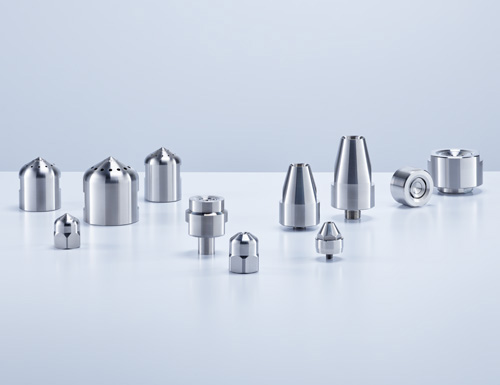

Bei der Gaskühlung und Gaskonditionierung muss das eingedüste Wasser im Gasstrom vollständig verdunsten. Die Düsenlanzen und Systeme für die Gaskühlung erzeugen dafür ein auf den Prozess abgestimmtes Tropfenspektrum und verteilen es gleichmäßig im Gasstrom. Feinere Tropfen verdunsten auf kürzerer Strecke.Rücklaufdüsen sind Einstoffdüsen nach dem Prinzip der Druckzerstäubung und arbeiten ohne Druckluft. Das Wasser kommt mit konstant 35 bar (ü) an der Düse an und tritt als feiner Hohlkegel aus. Ein Regelventil in der Rücklaufleitung des Ventilstands führt einen Teilstrom in den Tank zurück und bestimmt so die Eindüsmenge. Bei geschlossenem Rücklauf zerstäubt die Düse die maximale Menge mit ca. 80 bis 85° Strahlwinkel, bei offenem Rücklauf die minimale Menge mit ca. 100°.
Die Rücklaufdüsen der Baureihe 290 erzeugen feinere Tropfen als die Vorgängerbauform. Auslegungsrechnungen für Gaskühltürme ergaben im Mittel 30 % kürzere Verdunstungsstrecken, im Einzelfall bis 50 %. Bei einem Gaskühlturm mit 5 m Durchmesser, 110.000 Nm³/h und Abkühlung von 370 °C auf 150 °C sinkt die Verdunstungsstrecke von 13,7 m auf 9,5 m. Damit eignen sich Rücklaufsysteme jetzt auch für kleinere Gaskühltürme und Kapazitätserweiterungen.
VarioJet-Düsen sind Zweistoffdüsen mit innerer Mischung. Das Zweiphasengemisch wird beim Austritt über mehrere kreisförmig angeordnete Bohrungen ein zweites Mal zerstäubt. Der Strahlwinkel von 60° oder 90° überdeckt den Kanalquerschnitt bei geringem spezifischem Luftverbrauch. Laval-Düsen beschleunigen das Gemisch auf Überschallgeschwindigkeit und zerstäuben auch viskose oder feststoffbeladene Flüssigkeiten als 15°-Vollkegel.
KSD-Düsenlanzen arbeiten mit außenmischenden Zweistoffdüsen der Baureihe 150: Gas und Flüssigkeit treffen erst außerhalb des Düsenkörpers aufeinander. Diese Bauart eignet sich für viskose oder zur Kristallisation neigende Medien und läuft auch bei niedrigem Flüssigkeitsdruck. Fällt das Zerstäubergas aus, sprüht die Düse im Notlauf weiter. Statt Druckluft ist auch Wasserdampf als Zerstäubermedium möglich.
Das VarioCool-System ist ein kundenspezifischer Ventilstand, der die Volumenströme von Wasser und Zerstäuberluft regelt. Kritische Komponenten sind redundant ausgeführt. Zur Wahl stehen ein Klemmenkasten für die Kundensteuerung oder ein Schaltschrank mit SPS, Bedienpanel und PROFIBUS- oder PROFINET-Anbindung. Jede Anlage durchläuft vor der Auslieferung eine Druck- und Dichtheitsprobe, gefertigt unter einem QM-System nach DIN EN ISO 9001.
Merkmale
- BauartenZweistoffdüsenlanzen (VarioJet, Laval, KSD), druckluftfreie Rücklaufdüsenlanzen, Eindüssystem VarioCool
- LanzenwerkstoffStandard 1.4404, chemisch und hochtemperaturbeständige Werkstoffe verfügbar
- Rücklaufdüse Baureihe 290Einstoffdüse, Hohlkegel 90° (Einzeldüse), Zulaufdruck 35 bar (ü), Regelverhältnis bis 12:1, Größen 290.496 bis 290.736
- Strahlwinkel Rücklaufdüse im Betriebca. 80 bis 85° bei geschlossenem Rücklauf (max. Eindüsung), ca. 100° bei offenem Rücklauf (min. Eindüsung)
- Rücklauf-Bündeldüsenlanzebis 6 Düsen, Gesamtwinkel ca. 120°
- VarioJet-DüseInnere Mischung, Strahlwinkel 60° oder 90°, Regelverhältnis bis 20:1, Flüssigkeit 1 bis 9 bar (ü), Zerstäuberluft 1 bis 6 bar (ü)
- Laval-DüseVollkegel 15°, Regelverhältnis 20:1 (teilweise bis 40:1), Flüssigkeit 1 bis 6 bar (ü), Zerstäuberluft 1 bis 6 bar (ü)
- KSD-Düse Baureihe 150Außenmischung, Vollkegel 20° bis 30°, Regelverhältnis 1:5
- Baureihe 150 Gasdruck / Volumenstrom1,0 bis 10,0 bar (ü), Wasser mit Gas 0,15 bis 140,9 l/min
- Baureihe 150 Dampfdruck / Volumenstrom7,0 bis 50,0 bar (ü), Wasser mit Dampf 0,65 bis 140,9 l/min
- Baureihe 150 WerkstoffeEdelstahl, weitere Stahlsorten, Chrom-Nickel-Legierungen, PVC, PVDF, PTFE
- VarioCool SteuerungKlemmenkasten oder Schaltschrank mit SPS, PROFIBUS oder PROFINET, Ferndiagnose per Modem
- Qualitätssicherung VarioCoolQM-System nach DIN EN ISO 9001, Druck- und Dichtheitsprobe vor Auslieferung
- V̇1Zulaufvolumenstrom
- V̇pumpmaximaler Zulaufvolumenstrom
- V̇2Rücklaufvolumenstrom
- V̇3zerstäubte Flüssigkeitsmenge, V̇3 = V̇1 − V̇2
- V̇3 minminimale zerstäubte Flüssigkeitsmenge (Rücklauf offen), mit V̇3 max Basis des Regelverhältnisses
- V̇3 maxmaximale zerstäubte Flüssigkeitsmenge (Rücklauf geschlossen), mit V̇3 min Basis des Regelverhältnisses
- p1konstanter Zulaufdruck
- p2Rücklaufdruck
Vorteile
- Rücklaufdüsen zerstäuben ohne Druckluft und sparen damit die Betriebskosten für Zerstäuberluft.
- Rücklaufdüsen zerstäuben über den gesamten Regelbereich bis 12:1 gleichmäßig fein, weil der Zulaufdruck konstant bei 35 bar (ü) bleibt.
- Die Baureihe 290 verkürzt die Verdunstungsstrecke um bis zu 50 % und passt dadurch auch in kleinere Gaskühltürme.
- KSD-Düsen der Baureihe 150 sprühen bei Ausfall des Zerstäubergases im Notlauf weiter.
- VarioJet-Düsen überdecken mit 60° oder 90° Strahlwinkel den Kanalquerschnitt bei geringem Luftverbrauch.
- Laval- und VarioJet-Düsen sind durch große freie Querschnitte ohne Einbauten unempfindlich gegen Verstopfung.
Einsatzgebiete
- Gaskühltürme in Zementwerken
- Rücklauf- und Zweistoffdüsenlanzen mit VarioCool-Ventilstand kühlen und konditionieren die Prozessgase.
- Abgaskühlung in der Stahlindustrie
- VarioCool-Systeme regeln Wasser und Zerstäuberluft für die Kühlung der Prozessgase.
- Rauchgaskühlung in Müllverbrennungsanlagen
- Düsenlanzen düsen Wasser so fein ein, dass es vor dem Austritt aus dem Kühler vollständig verdunstet.
- Mittlere und große Verdunstungskühler
- Rücklauf-Bündeldüsenlanzen mit bis zu 6 Düsen zerstäuben ohne Druckluft.
- Kleinere Gaskühltürme und Kapazitätserweiterungen
- Rücklaufdüsen der Baureihe 290 erreichen bis zu 50 % kürzere Verdunstungsstrecken.
- Gasführende Rohrleitungen (Ducts)
- VarioJet-Düsen überdecken den Querschnitt mit 60° oder 90°, Laval-Düsen mit 15° passen in kleine Querschnitte und horizontale Kanäle.
- Entschwefelung mit Kalkmilch
- Laval-Düsen zerstäuben feststoffbeladene Suspensionen dank großer freier Querschnitte.
- Sprühtrockner in der chemischen Verfahrenstechnik
- Laval-Düsen erzeugen ein feines Tropfenspektrum, das über das Luft-/Flüssigkeitsverhältnis einstellbar ist.
Do's and Dont's
Do's:- Rücklaufdüsen mit konstantem Zulaufdruck von 35 bar (ü) betreiben und die Eindüsmenge über das Regelventil im Rücklauf einstellen
- Bei Zweistoffdüsen die Tropfengröße über das Gas-/Wasserverhältnis einstellen: mehr Gasanteil ergibt kleinere Tropfen
- Abgeschaltete Lanzen über den Spülluftanschluss freiblasen
- Für viskose oder zur Kristallisation neigende Medien außenmischende KSD-Düsen wählen
- Bei abrasiven Medien oder hohen Temperaturen den Düsenwerkstoff darauf abstimmen
- Wasserdampf als Zerstäubermedium der Baureihe 150 nicht ohne Klärung der Rahmenbedingungen mit HENNLICH einsetzen
- Die Eindüsmenge einer Rücklaufdüse nicht über den Zulaufdruck regeln
- Laval-Düsen mit 15° Strahlwinkel nicht dort einplanen, wo ein breiter Kanalquerschnitt überdeckt werden muss
Montage
Rücklaufdüsen der Baureihe 290 lassen sich mit Standardwerkzeug montieren, ein Spezialwerkzeug ist nicht nötig. Die Düsen sind auf der Lanze austauschbar. Die Lanze braucht eine Zulaufleitung mit konstantem Druck und eine Rücklaufleitung zum Regelventil im Ventilstand.Die Düsenlanzen werden über einen Montagestutzen mit Flanschanschluss in die Wand von Verdunstungskühler oder Rohrleitung eingebaut. Je nach Einbausituation stehen folgende Optionen zur Verfügung:
- Schutzrohr mit optionaler Sperrluft
- Keil-, Norm- oder Sonderflansch
- Führungsschiene und Verschiebeeinrichtung, optional gasdicht
- Kompensator oder Stopfbuchse zur Aufnahme der Wärmedehnung
- Verschleißschutz, Isolierung, Wasserkühlung oder Beschichtung
Der VarioCool-Ventilstand steht auf einem Grundrahmen mit Kranösen, die Bedienelemente sind für Betrieb und Wartung zugänglich angeordnet. Optional kommen Ringleitungen mit Drucktransmittern, ein Spülluftanschluss je Lanze, ein Sperrluftgebläse und ein Wassertank aus Stahl oder Kunststoff hinzu.
FAQ
- Wie funktioniert eine Rücklaufdüse?
Eine Rücklaufdüse zerstäubt Wasser allein durch Druck, ohne Druckluft. Bei den Düsenlanzen und Systemen für die Gaskühlung läuft der Vorgang so ab:
- Wasser kommt mit konstant 35 bar (ü) an der Düse an.
- Ein Regelventil im Rücklauf führt einen Teilstrom zum Tank zurück.
- Der Rest tritt als feiner Hohlkegel aus, regelbar bis 12:1.
- Was ist der Unterschied zwischen Rücklaufdüse und Zweistoffdüse bei der Gaskühlung?
Die Rücklaufdüse braucht keine Druckluft, die Zweistoffdüse zerstäubt mit Druckluft. In den Düsenlanzen und Systemen für die Gaskühlung arbeiten Rücklaufdüsen mit 35 bar (ü) Wasserdruck und bis 12:1 Regelverhältnis. Zweistoffdüsen wie VarioJet kommen mit 1 bis 9 bar (ü) Wasserdruck aus und regeln bis 20:1.
- Wie lässt sich die Verdunstungsstrecke in einem Gaskühlturm verkürzen?
Mit feineren Tropfen, im Beispiel von 13,7 m auf 9,5 m. Die Rücklaufdüsen der Baureihe 290 aus den Düsenlanzen und Systemen für die Gaskühlung erreichen im Mittel 30 % und bis zu 50 % kürzere Verdunstungsstrecken. Das Beispiel gilt für 110.000 Nm³/h, 370 °C auf 150 °C, Turmdurchmesser 5 m.
- Was passiert mit einer Zweistoffdüse, wenn die Druckluft ausfällt?
Eine außenmischende Zweistoffdüse sprüht im Notlauf weiter. Bei den Düsenlanzen und Systemen für die Gaskühlung haben die KSD-Düsen der Baureihe 150 diese Notlaufeigenschaft, weil Gas und Flüssigkeit erst außerhalb des Düsenkörpers mischen. Im Normalbetrieb arbeiten sie mit 1,0 bis 10,0 bar (ü) Gasdruck und einem Regelverhältnis von 1:5.
- Kann man Wasserdampf als Zerstäubermedium für Zweistoffdüsen verwenden?
Ja, bei außenmischenden Düsen mit 7,0 bis 50,0 bar (ü) Dampfdruck. Die KSD-Düsen der Baureihe 150 aus den Düsenlanzen und Systemen für die Gaskühlung zerstäuben mit Dampf 0,65 bis 140,9 l/min Wasser. Die Rahmenbedingungen des Dampfbetriebs klärt HENNLICH vorab mit Ihnen.
- Welche Düse eignet sich für feststoffbeladenes Wasser oder Kalkmilch?
Eine Laval-Düse mit großen freien Querschnitten ohne Einbauten. Die Laval-Düsen der Düsenlanzen und Systeme für die Gaskühlung zerstäuben viskose und feststoffbeladene Flüssigkeiten als 15°-Vollkegel bei 1 bis 6 bar (ü). Bei abrasiven Medien vermindert ein passender Düsenwerkstoff den Verschleiß, auch bei hohen Temperaturen.
- Wie stellt man die Tropfengröße einer Zweistoffdüse ein?
Über das Verhältnis von Zerstäubergas zu Wasser: Je größer der Gasanteil, desto kleiner die Tropfen. Bei den Düsenlanzen und Systemen für die Gaskühlung wirkt zusätzlich das Druckniveau, typisch 1 bis 6 bar (ü) Zerstäuberluft. Höherer Druck von Luft und Wasser ergibt ein feineres Tropfenspektrum.
