Düsenlanzen und Systeme für die Entstickung

Beschreibung

Die Düsenlanzen und Systeme für die Entstickung arbeiten mit Zweistoffdüsen. Druckluft zerstäubt das Reduktionsmittel, also Ammoniakwasser oder Harnstofflösung. Über das Luft-/Flüssigkeitsverhältnis passt der Betreiber Tropfengröße und Eindringtiefe an die örtlichen Gegebenheiten und das Reaktionsverhalten an. Je höher Luft-/Flüssigkeitsverhältnis und Druckniveau, desto feiner ist das Tropfenspektrum.

Laval-Düsen beschleunigen das Zweiphasengemisch in einer Engstelle bis auf Überschallgeschwindigkeit. Der Vollkegel mit 15° Strahlwinkel erreicht durch die hohe Austrittsgeschwindigkeit eine große Eindringtiefe. Die Laval-Flachstrahldüse verteilt das Gemisch über drei Austrittsbohrungen auf einen 60° breiten, flachen Strahl und deckt damit größere Flächen ab. Beide Bauarten kommen ohne Einbauten aus und sind entsprechend unempfindlich gegen Verstopfung.

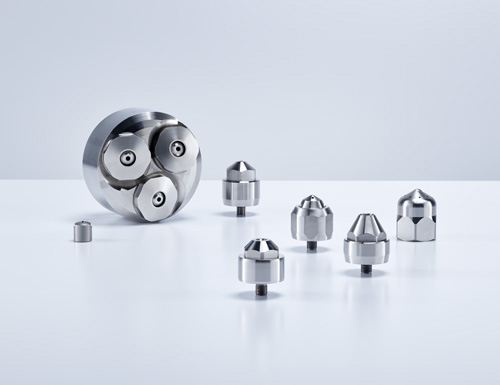

Die 1AW-Düse teilt die Zerstäuberluft in einen Primär- und einen Sekundärluftstrom. Die Sekundärluft tritt durch einen Ringspalt aus und zerstäubt den Randbereich des Strahls ein weiteres Mal. Das Ergebnis sind feinste Tropfen und kurze Verdunstungsstrecken. Bündelköpfe mit drei Düsen vervielfachen den Volumenstrom.

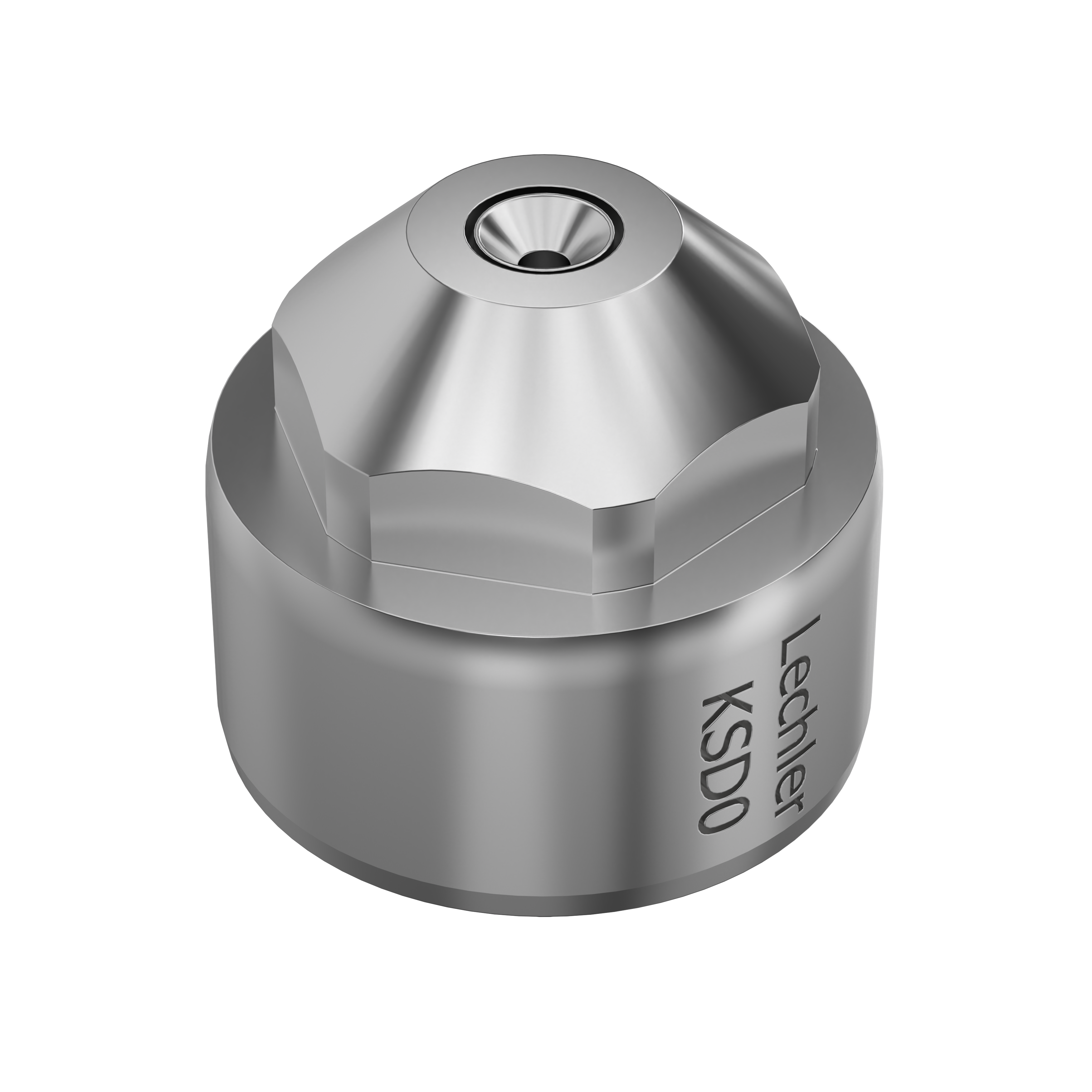

MasterNOx-Düsen sind meist Flachstrahldüsen mit hoher Wurfweite und kleinem Außendurchmesser. Bei der Nachrüstung bestehender Kraftwerke passen sie zwischen die Rohre der Kesselwand. KSD-Düsen mischen Flüssigkeit und Zerstäuberluft erst nach dem Austritt, dadurch kristallisiert Harnstoff deutlich seltener aus. VarioJet-Düsen zerstäuben zweifach und erzeugen mit 60° oder 90° einen breiten Sprühstrahl bei geringem spezifischem Luftverbrauch.

Das VarioClean-NOx-System ist ein standardisierter Ventilstand mit Pumpen, Armaturen und Modulen zum Zu- und Abschalten der Lanzenebenen. Es ist in zwei Baugrößen für 0,005 bis 1,0 m³/h bzw. 1,0 bis 2,7 m³/h Reduktionsmittel lieferbar. Das modulare heSNCR-System ist für höhere Anforderungen ausgelegt: Laval-Düsenlanzen auf mehreren Eindüsebenen, Durchflusserfassung je Lanze und modellbasierte Regelung. In Referenzanlagen der Zementindustrie erreicht es über 85 % NOx-Minderung bei maximal 30 mg/Nm³ NH3-Schlupf.

Merkmale

  • BauartZweistoffdüsenlanzen (Zerstäubung mit Druckluft) und Eindüssysteme
  • VerfahrenSNCR und SCR
  • ReduktionsmittelAmmoniakwasser oder Harnstofflösung
  • LanzenwerkstoffStandard 1.4404, chemisch und hochtemperaturbeständige Werkstoffe verfügbar
  • Laval-DüseVollkegel 15°, Regelbereich 20:1 (teilweise bis 40:1), Flüssigkeit 1 bis 6 bar (ü), Zerstäuberluft 1 bis 6 bar (ü)
  • Laval-FlachstrahldüseFlachstrahl 60° aus drei Austrittsbohrungen, Strahl ausrichtbar, Regelbereich über 10:1, Flüssigkeit 1 bis 5 bar (ü), Zerstäuberluft 1 bis 5 bar (ü)
  • 1AW-DüseEinzeldüse Vollkegel 15°, Bündelkopf mit drei Düsen ca. 55° Strahlbreite und ca. 15° Strahltiefe, Regelbereich 10:1, Flüssigkeit 1 bis 5 bar (ü), Zerstäuberluft 1 bis 5 bar (ü)
  • MasterNOx-DüseStrahlwinkel 15°, 30° oder 60°, Regelbereich über 50:1, Flüssigkeit 1 bis 10 bar (ü), Zerstäuberluft 1 bis 6 bar (ü)
  • KSD-DüseAußenmischung, Strahlwinkel 20° bis 30°, Regelbereich bis 5:1, Flüssigkeit 1,0 bis 10,0 bar (ü), Zerstäuberluft 1,0 bis 15,0 bar (ü), Durchfluss 0,06 bis 141,0 l/min
  • VarioJet-DüseInnere Mischung, Strahlwinkel 60° oder 90°, Regelbereich bis 20:1, Flüssigkeit 1 bis 9 bar (ü), Zerstäuberluft 1 bis 6 bar (ü)
  • VarioClean-NOx Eindüsmenge0,005 bis 1,0 m³/h bzw. 1,0 bis 2,7 m³/h Reduktionsmittel (zwei Baugrößen)
  • VarioClean-NOx AbmessungenStahlrahmen 1.300 x 900 x 2.000 mm, Schrank 1.200 x 800 x 2.000 mm
  • VarioClean-NOx Pumpenfrequenzgesteuert, mit Magnetkupplung, redundant
  • Normen VarioClean-NOxdauerhaft technisch dicht nach DIN EN 1127-1, Röntgenprüfung von 10 % aller validierbaren Schweißnähte nach DIN EN 12952-14, 3.1-Materialzertifikate nach DIN EN 10204
Faustregel: Je höher das Luft-/Flüssigkeitsverhältnis und der Druck von Zerstäuberluft und Flüssigkeit, desto feiner das Tropfenspektrum.

Vorteile

  • Tropfengröße und Eindringtiefe lassen sich im Betrieb über das Luft-/Flüssigkeitsverhältnis verstellen, ohne die Düse zu wechseln.
  • Eine Düse deckt einen weiten Durchflussbereich ab: bis über 50:1 bei MasterNOx, 20:1 und teilweise 40:1 bei Laval-Düsen.
  • Laval- und VarioJet-Düsen sind durch große freie Querschnitte ohne Einbauten unempfindlich gegen Verstopfung.
  • KSD-Düsen mit Außenmischung neigen deutlich weniger zur Harnstoffkristallisation und lassen sich im Betrieb mit reinem Wasser freispülen.
  • MasterNOx-Düsen passen durch ihren kleinen Außendurchmesser zwischen die Kesselwandrohre, die Rohre müssen bei der Nachrüstung nicht aufgebogen werden.
  • Der VarioClean-NOx-Ventilstand ist dauerhaft technisch dicht nach DIN EN 1127-1 und wird mit 3.1-Materialzertifikaten nach DIN EN 10204 geliefert.

Einsatzgebiete

SNCR-Nachrüstung von Kraftwerkskesseln
MasterNOx-Düsenlanzen passen zwischen die Kesselwandrohre und bringen das Reduktionsmittel mit hoher Wurfweite weit in den Kessel.
Zementwerke
Das heSNCR-System mit Laval-Düsenlanzen auf mehreren Eindüsebenen erreicht hohe NOx-Minderung bei geringem NH3-Schlupf.
Müllverbrennungsanlagen
heSNCR-Eindüssysteme mit Durchflusserfassung je Lanze erkennen Verstopfungen einzelner Lanzen frühzeitig.
Reaktoren mit kleinem Querschnitt und horizontale Kanäle
Laval-Düsen mit 15°-Vollkegel und hoher Austrittsgeschwindigkeit erreichen große Eindringtiefe auf engem Raum.
SCR-Anlagen
Laval-Düsen und für SCR entwickelte Sonderdüsen wie die 1AW-Düse zerstäuben Ammoniakwasser oder Harnstofflösung mit feinstem Tropfenspektrum.
Harnstoffeindüsung bei kleinen Durchflussmengen
KSD-Düsenlanzen mit Außenmischung verringern das Auskristallisieren von Harnstoff an der Düse.
Gaskühlung in Verdunstungskühlern und Ducts
VarioJet-Düsen mit 60° oder 90° überdecken den Kanalquerschnitt bei geringem Luftverbrauch.
Rauchgasentschwefelung
Laval-Düsen bringen Kalkmilch ein, ihre großen freien Querschnitte vertragen feststoffbeladene Flüssigkeiten.

Do's and Dont's

Do's:
  • Tropfenspektrum über das Luft-/Flüssigkeitsverhältnis an Querschnitt und Reaktionsverhalten anpassen
  • Nicht aktive Lanzenebenen mit Luft spülen
  • KSD-Düsenlanzen bei Ablagerungen im Betrieb mit reinem Wasser spülen
  • Lanzen in der Kesselwand mit Sperrluft schützen
  • Bei abrasiven Medien oder hohen Temperaturen den Düsenwerkstoff darauf abstimmen
Don'ts:
  • VarioClean-NOx nicht als Basis für einen späteren Ausbau zu effizienteren Systemen einplanen, es ist ein eigenständiges SNCR-System
  • Kesselwandrohre für die Nachrüstung nicht aufbiegen, wenn MasterNOx-Düsen dazwischen passen
  • Düsen nicht außerhalb des typischen Druckbereichs des jeweiligen Düsentyps betreiben

Montage

Die Düsenlanzen werden über einen Montagestutzen mit Flanschanschluss in die Kessel- oder Kanalwand eingebaut. Je nach Einbausituation stehen folgende Optionen zur Verfügung:
  • Schutzrohr mit optionaler Sperrluft
  • Keil-, Norm- oder Sonderflansch
  • Führungsschiene und Verschiebeeinrichtung, optional gasdicht
  • Kompensator oder Stopfbuchse zur Aufnahme der Wärmedehnung
  • Verschleißschutz, Isolierung, Wasserkühlung oder Beschichtung
Zubehörsätze mit Schnellkupplungen, Absperrkugelhähnen und Schmutzfängern sind vormontiert lieferbar. Schläuche gibt es aus Kautschuk oder Edelstahl.

MasterNOx-Düsen werden bei der Nachrüstung zwischen die Rohre der Kesselwand gesetzt. Zum Schutz lässt sich die Düse mit Sperrluft umspülen.

Der VarioClean-NOx-Ventilstand ist fertig verrohrt und samt Halterungen auf einem Grundrahmen montiert, optional in einem zweitürigen geschlossenen Schrank. Aufstellfläche: 1.300 x 900 mm auf Stahlrahmen, 1.200 x 800 mm im Schrank, Höhe jeweils 2.000 mm. Anzuschließen sind Kompressorluft, Reduktionsmittel und Spülwasser; jede Eindüsebene erhält eine eigene Regelstrecke zu ihren Lanzen.

FAQ

Warum werden bei der SNCR-Entstickung Zweistoffdüsen eingesetzt?

Weil Zweistoffdüsen die Tropfengröße regelbar machen und einen großen Durchflussbereich abdecken. Bei den Düsenlanzen und Systemen für die Entstickung zerstäubt Druckluft das Ammoniakwasser oder die Harnstofflösung. Das Luft-/Flüssigkeitsverhältnis bestimmt Tropfengröße und Eindringtiefe, der Regelbereich reicht je nach Düsentyp von 5:1 bis über 50:1.

Wie beeinflusst das Luft-/Flüssigkeitsverhältnis die Tropfengröße einer Zweistoffdüse?

Je höher Luft-/Flüssigkeitsverhältnis und Druckniveau, desto feiner das Tropfenspektrum. Die Düsenlanzen und Systeme für die Entstickung arbeiten typisch mit 1 bis 6 bar (ü) Zerstäuberluft. Mit der Tropfengröße ändert sich die Eindringtiefe in den Rauchgasstrom, feinste Tropfen verdunsten auf kürzester Strecke.

Wie verhindert man, dass Harnstoff in der Düse auskristallisiert?

Mit außenmischenden Düsen und Spülen im Betrieb. Bei den Düsenlanzen und Systemen für die Entstickung mischen KSD-Düsen Harnstofflösung und Zerstäuberluft erst nach dem Austritt und kristallisieren daher deutlich seltener zu. Ablagerungen lösen sich durch Spülen mit reinem Wasser, ohne Ausbau. Durchfluss: 0,06 bis 141,0 l/min.

Welche Düse eignet sich für die SNCR-Nachrüstung eines bestehenden Kraftwerkskessels?

Eine Düse mit kleinem Außendurchmesser, die zwischen die Kesselwandrohre passt. Bei den Düsenlanzen und Systemen für die Entstickung ist das die MasterNOx-Düse, die ohne Aufbiegen der Rohre eingebaut und mit Sperrluft umspült wird. Strahlwinkel 15°, 30° oder 60°, Regelbereich über 50:1, Flüssigkeit 1 bis 10 bar (ü).

Welcher Strahlwinkel passt für horizontale Rauchgaskanäle?

Ein kleiner Strahlwinkel von 15°. Die Laval-Düsen der Düsenlanzen und Systeme für die Entstickung erzeugen einen 15°-Vollkegel mit hoher Austrittsgeschwindigkeit für kleine Querschnitte und horizontale Kanäle. Soll der Strahl den Kanalquerschnitt breit überdecken, sind VarioJet-Düsen mit 60° oder 90° die Alternative.

Welche NOx-Minderung ist mit SNCR erreichbar?

Über 85 % bei maximal 30 mg/Nm³ NH3-Schlupf, erreicht in mehr als zehn Zementwerken in Deutschland. Das heSNCR-System aus den Düsenlanzen und Systemen für die Entstickung setzt dafür Laval-Düsenlanzen auf mehreren Eindüsebenen und eine modellbasierte Regelung ein. Der erreichbare Wert hängt von der jeweiligen Anlage ab.

Was bedeutet das Regelverhältnis einer Düse?

Das Regelverhältnis ist das Verhältnis von größtem zu kleinstem Volumenstrom, den eine Düse abdeckt. Bei den Düsenlanzen und Systemen für die Entstickung liegt es zwischen 5:1 bei KSD-Düsen und über 50:1 bei MasterNOx-Düsen. Laval-Düsen erreichen 20:1, teilweise 40:1. Je größer der Wert, desto weiter lässt sich die Eindüsmenge mit derselben Düse verändern.
