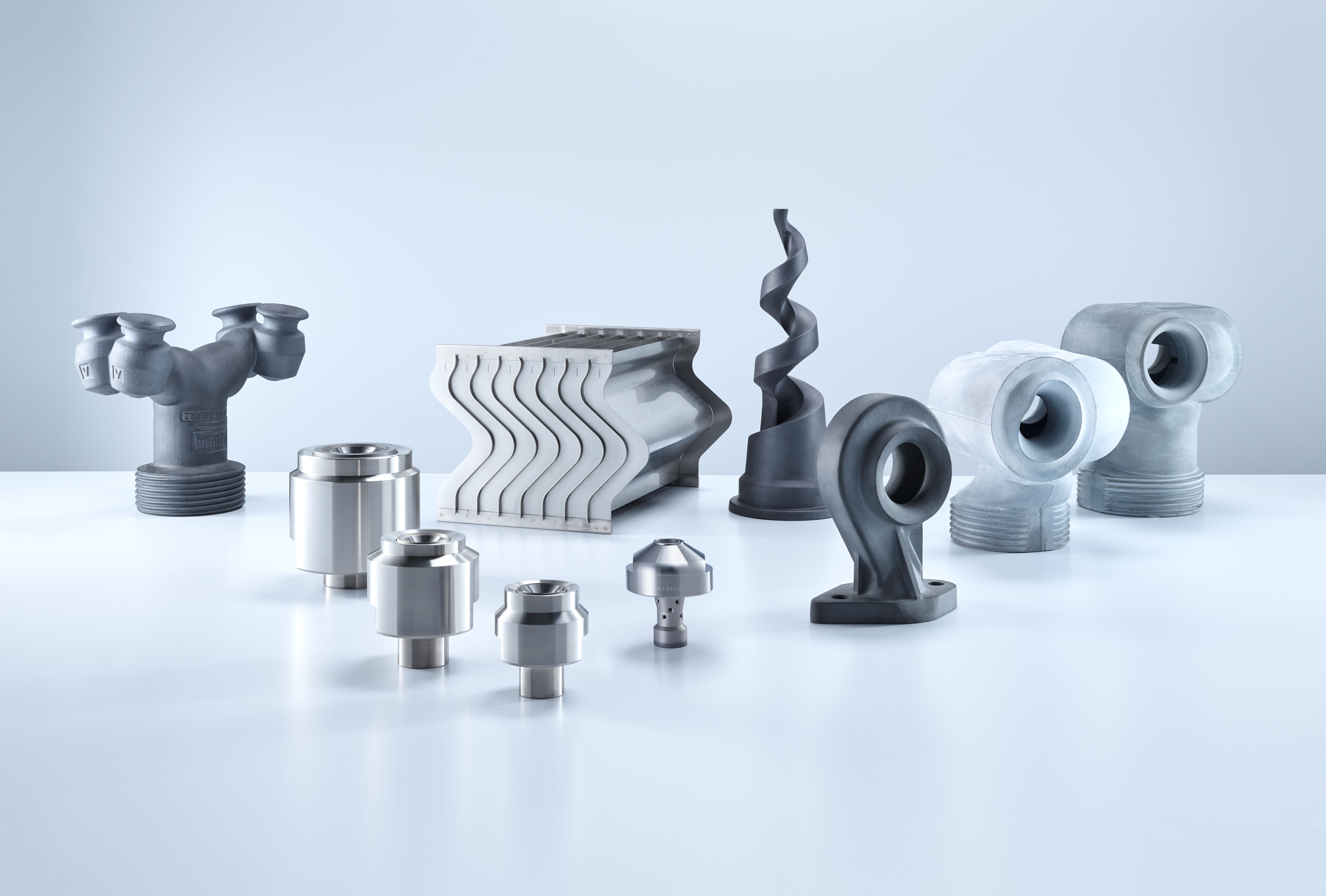

In der nassen Rauchgasentschwefelung reagiert eine Kalksuspension aus Kalkstein oder Kalkmilch im Absorber mit dem Schwefeldioxid des Rauchgases. Die Absorptionszone besteht aus mehreren Düsenebenen und einem horizontal eingebauten Tropfenabscheider. Als Reaktionsprodukt entsteht Gips, der nach der Entwässerung vermarktet werden kann.Die gipshaltige Kalksuspension ist abrasiv. Deshalb sind die Düsen für die Entschwefelung aus keramischen Werkstoffen gefertigt: Siliziumcarbid (SiC), siliziuminfiltriertes Siliziumcarbid (SiSiC) und rekristallisiertes Siliziumcarbid (ReSiC). Helix-Düsen gibt es zusätzlich aus Stellite, für Gaswäscher in der Stahlindustrie auch aus Edelstahl oder Stahl.
Tangential angeströmte Voll- und Hohlkegeldüsen haben keine Einbauten. Ihre hydrodynamische Bauform erzeugt einen Selbstreinigungseffekt, die großen freien Querschnitte lassen kleinere Verunreinigungen in der Suspension passieren. Alle Standardbauformen sind selbstentleerend.
Die patentierten TwinAbsorb® Düsen erzeugen zwei Voll- oder zwei Hohlkegel aus einem einzigen Zulauf. Durch die Verdopplung der Sprühkegel entstehen feinere Tropfen (SMD d32) und eine größere Reaktionsoberfläche. Der Sprühwinkel ist zwischen 70° und 120° ausführbar, der Standard-Betriebsdruck liegt bei 0,5 bis 2 bar. Bei TwinAbsorbPRO sind die Sprühwinkel asymmetrisch in alle Richtungen zwischen 35° und 55° einstellbar, damit Düsen nahe an Wänden, Rohrleitungen und Headern verlustfrei sprühen.
Für das quasitrockene Verfahren im Sprühabsorber sind Zweistoff-Düsenlanzen mit Düsen aus verschleißfestem Hartmetall erhältlich, die Kalkmilch in das heiße Rauchgas eindüsen. Das Cleaning-in-Place-System LOC® reinigt diese Lanzen zyklisch im laufenden Betrieb. Im trockenen Verfahren befeuchten Düsenlanzen die zirkulierende Wirbelschicht und beschleunigen die Reaktion.
Merkmale
- Werkstoffe AbsorberdüsenSiC, SiSiC, ReSiC, NBSC
- Werkstoffe Helix-DüsenSiSiC, ReSiC, Stellite
- Werkstoff Zweistoffdüsen (quasitrockenes Verfahren)Hartmetall
- Standardwerkstoff Düsenlanzen1.4404
- BauformenTangential-Vollkegeldüse SZT, Exzenter-Hohlkegeldüse E, Axial-Vollkegeldüse SZ, Helix-Vollkegeldüse, Zungendüse Z, Doppel-Exzenter-Hohlkegeldüse DE, Vollstrahldüse VD, TwinAbsorb®, TwinAbsorbPRO, Twin4Absorb

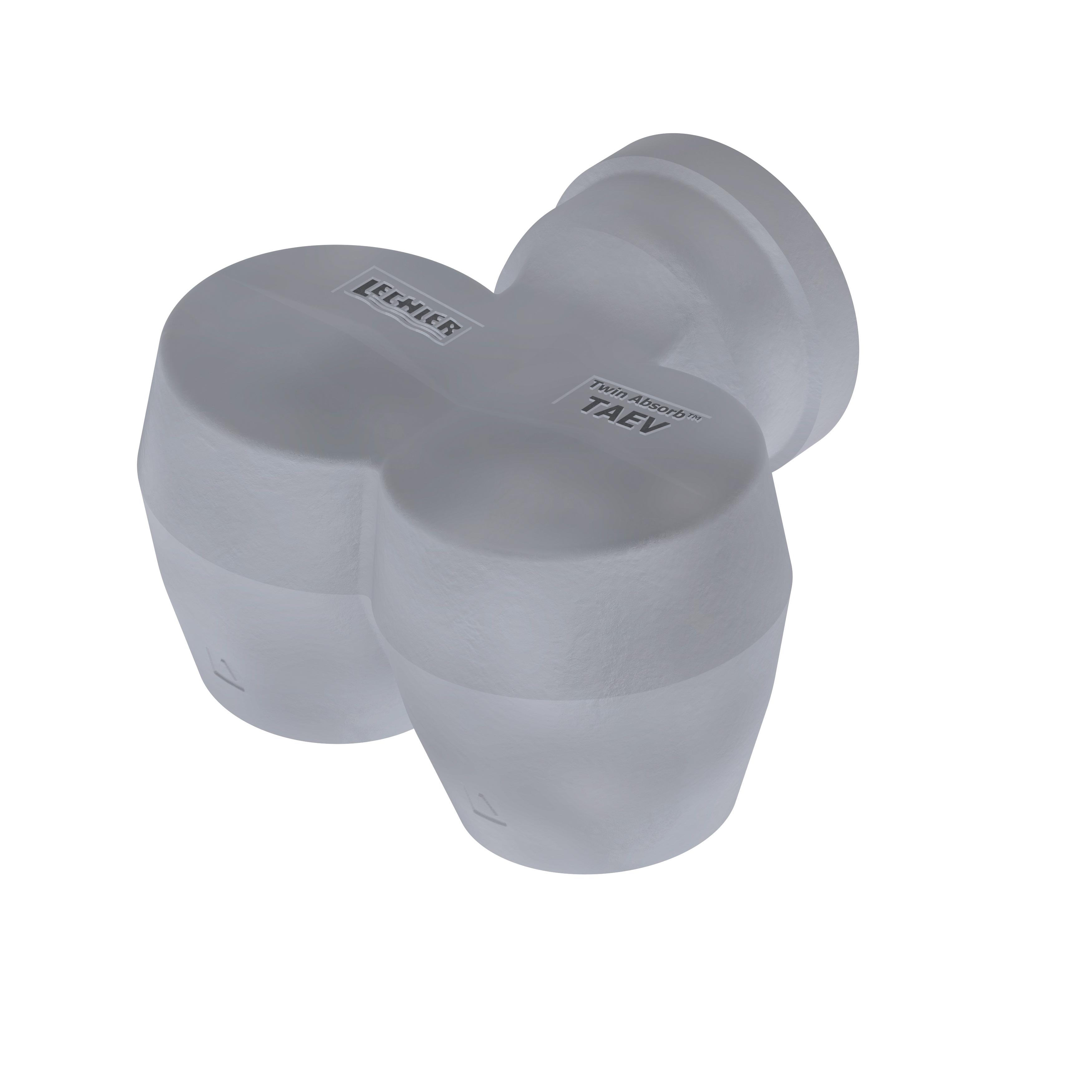

- TwinAbsorb® AusführungenEV (equilaterale Doppel-Vollkegeldüse), EH (equilaterale Doppel-Hohlkegeldüse), V (bidirektionale Doppel-Vollkegeldüse), H (bidirektionale Doppel-Hohlkegeldüse)
- Sprühwinkel TwinAbsorb®70° bis 120°
- Sprühwinkel TwinAbsorbPRO35° bis 55°, asymmetrisch in alle Richtungen einstellbar
- Standard-Betriebsdruck TwinAbsorb® / TwinAbsorbPRO0,5 bis 2 bar
- AnschlussartenGewinde, Flansch, Klemmverbindung, Klebe- oder Laminatverbindung
- Verfahrennasse, quasitrockene und trockene Rauchgasentschwefelung
Vorteile
- Düsen aus SiC, SiSiC und ReSiC erreichen lange Standzeiten, obwohl die gipshaltige Kalksuspension abrasiv wirkt.
- Tangential angeströmte Düsen ohne Einbauten sind selbstreinigend, selbstentleerend und durch große freie Querschnitte verstopfungsunempfindlich.
- TwinAbsorb® Düsen erzeugen zwei Sprühkegel aus einem Zulauf und damit feinere Tropfen (SMD d32) ohne zusätzlichen Energieeintrag.
- TwinAbsorb® Düsen bringen keinen zusätzlichen Drall in den Gasstrom ein und reduzieren das Drehmoment auf die Rohrleitungen.
- Die bidirektionalen Ausführungen TwinAbsorb® V und H verdoppeln die hydraulischen Sprühebenen und senken den Druckverlust in Gegenstromwäschern.
- Die einstellbaren Sprühwinkel von TwinAbsorbPRO verringern den Aufprall auf die Wäscherwand und schützen damit die Gummiauskleidung.
- TwinAbsorb® Düsen sind aus einem Stück gegossen und verschleiß- sowie korrosionsbeständiger als Düsen mit Inlays.
Einsatzgebiete
- Absorber der nassen REA in Kohlekraftwerken
- Mehrere Düsenebenen sprühen Kalkstein- oder Kalkmilchsuspension in den Absorber, wo sie Schwefeldioxid bindet und Gips bildet.
- Rauchgasreinigung in Müllverbrennungsanlagen
- Keramikdüsen halten den aggressiven Bedingungen im Wäscher über lange Betriebszeiten stand.
- Randbereich des Absorbers

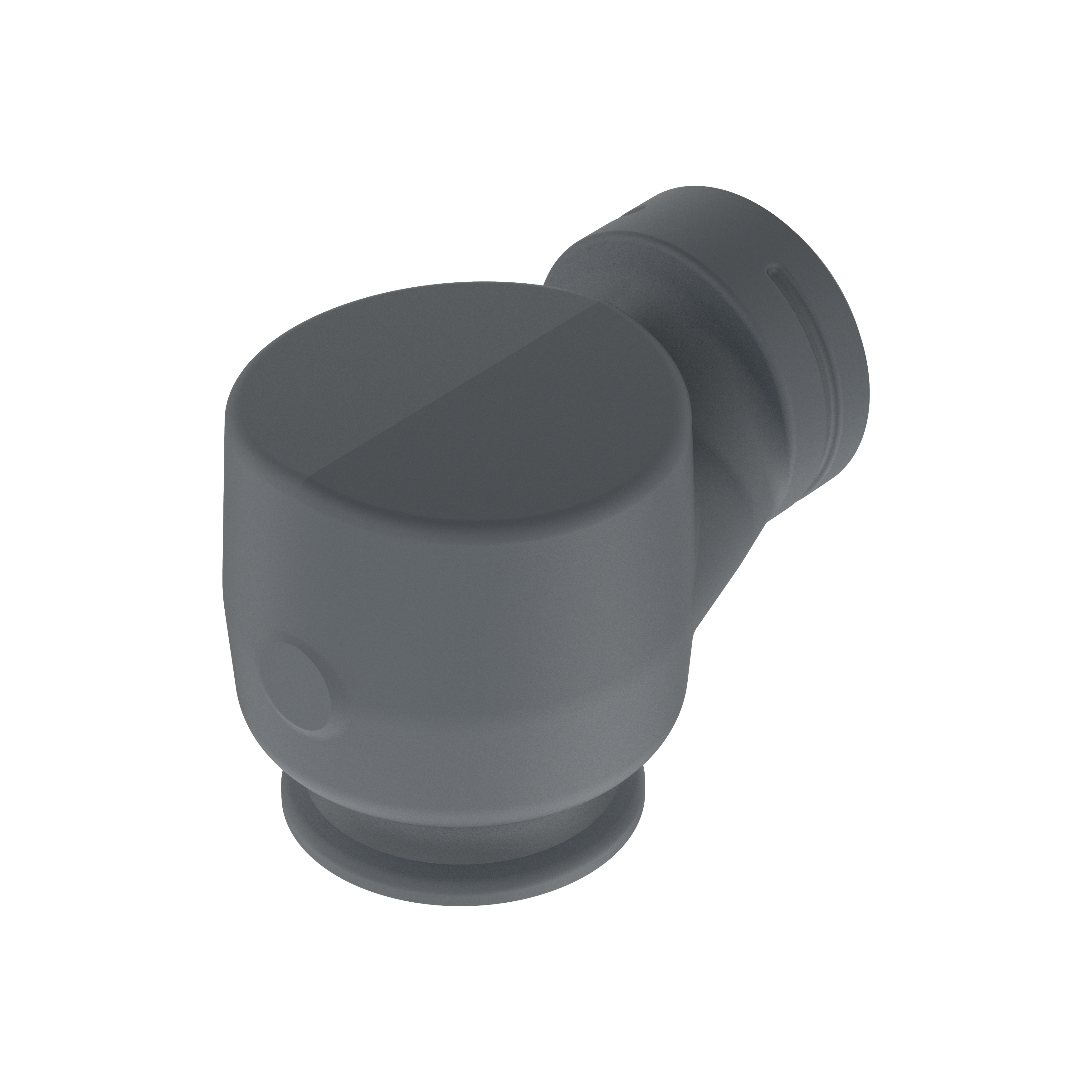

- Tangential-Vollkegeldüsen SZT sind wandschonend, haben geringe Ablaufverluste und eine Lenkwirkung auf die Gasströmung.
- Mittenbereich des Absorbers
- Exzenter-Hohlkegeldüsen E verteilen feinere Tropfen ringförmig als vergleichbare Vollkegeldüsen und haben größere freie Querschnitte.
- Gegenstromwäscher
- Doppel-Exzenter-Hohlkegeldüsen DE und TwinAbsorb® V und H erhöhen die aktive Sprühhöhe und senken den Druckverlust.
- Rauchgaseintrittskanal
- Zungendüsen Z mit maximalen freien Querschnitten reinigen und entleeren den Eintrittskanal, Vollstrahldüsen VD arbeiten als Entleerungs- und Impulsdüsen.
- Notbedüsung im Absorber

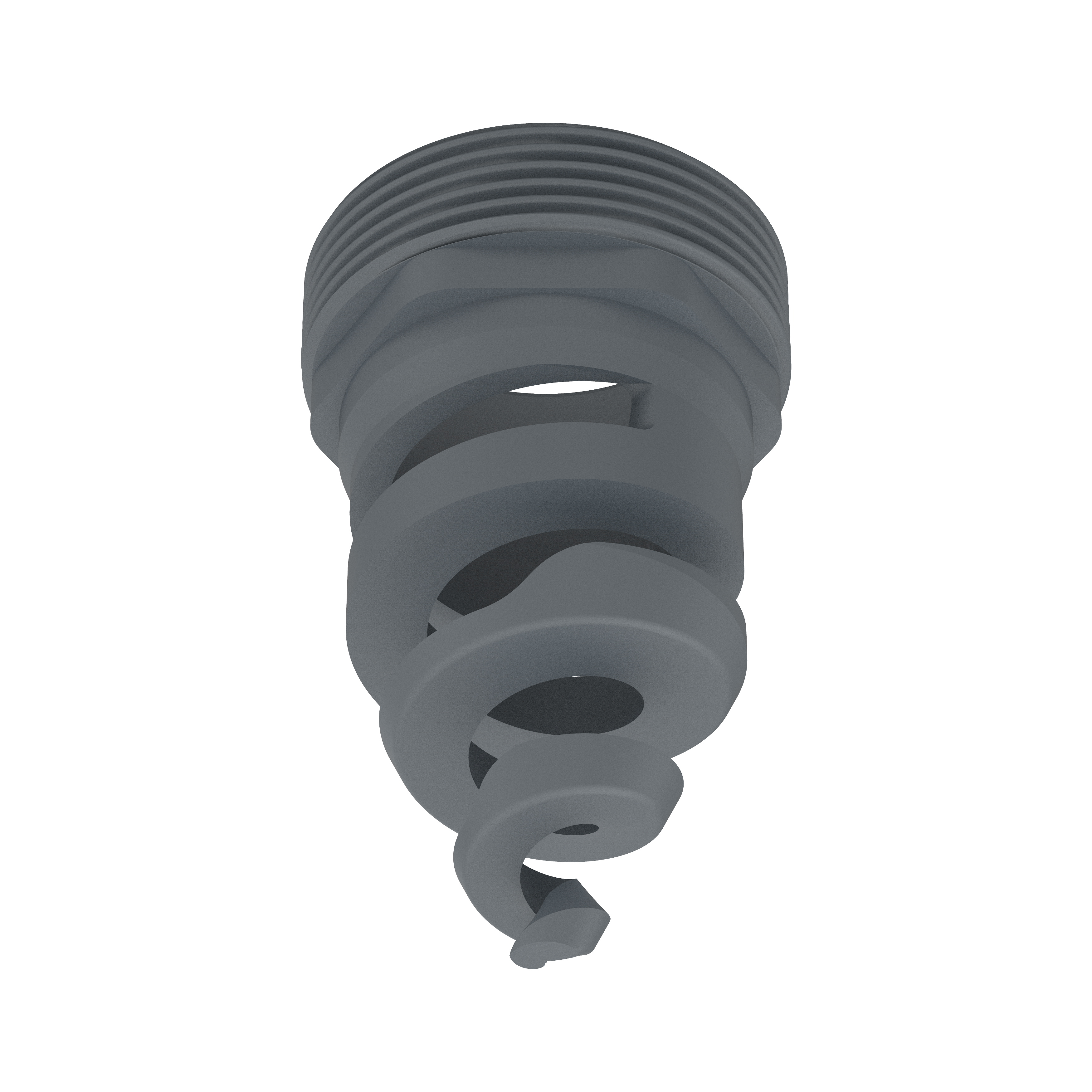

- Helix-Vollkegeldüsen sind verstopfungsunempfindlicher als axiale Bauformen und selbstentleerend.
- Sprühabsorber im quasitrockenen Verfahren
- Zweistoff-Düsenlanzen mit Hartmetalldüsen zerstäuben Kalkmilch in das heiße Abgas und binden SO₂, HCl und HF.
Do's and Dont's
Do's:- Für gipshaltige Kalksuspension keramische Düsen aus SiC, SiSiC oder ReSiC einsetzen
- Düsen mit großen freien Querschnitten wählen, damit Verunreinigungen in der Suspension passieren
- Randbereich und Mittenbereich des Absorbers mit jeweils passender Bauform bedüsen (SZT am Rand, E in der Mitte)
- Zweistoff-Düsenlanzen im quasitrockenen Verfahren zyklisch reinigen, z. B. mit verdünnter Zitronensäure (10 %) und Druckluft
- Abgeschaltete Lanzen im Rauchgaskanal freiblasen
- Sprühkegel nicht direkt auf Wäscherwand, Rohrleitungen oder Header richten: Das führt zu Erosion und Verlust an Reaktionsoberfläche
- Keine Düsen mit Einbauten oder engen Querschnitten für Kalksuspension verwenden
- Abgeschaltete Lanzen nicht mit Restflüssigkeit im heißen Rauchgaskanal belassen
Montage
- Düsenanordnung vor dem Einbau festlegen: Tangential-Vollkegeldüsen SZT vorzugsweise im Randbereich des Absorbers, Exzenter-Hohlkegeldüsen E vorzugsweise im Mittenbereich.
- Anschlussart passend zur Rohrleitung wählen: Gewinde, Flansch, Klemmverbindung oder Klebe- bzw. Laminatverbindung.
- TwinAbsorbPRO Düsen nahe Wänden, Rohrleitungen und Headern so ausrichten, dass der Sprühkegel diesen Einbauten folgt und sie nicht direkt trifft.
- Wärmedehnung von Düsenlanzen im Rauchgaskanal berücksichtigen: Dafür sind Kompensator oder Stopfbuchse als Option erhältlich.
- Abgeschaltete Lanzen im Rauchgaskanal freiblasen, damit Restflüssigkeit nicht verdampft und keine Ablagerungen in der Lanze entstehen.
FAQ
- Welcher Werkstoff eignet sich für Düsen in der Rauchgasentschwefelung?
Keramik aus SiC, SiSiC oder ReSiC. Die Düsen, Düsenlanzen und Systeme für die Entschwefelung nutzen diese Siliziumcarbide, weil die gipshaltige Kalksuspension im Absorber abrasiv wirkt. Helix-Düsen sind zusätzlich aus Stellite erhältlich, Zweistoffdüsen für Sprühabsorber im quasitrockenen Verfahren aus verschleißfestem Hartmetall.
- Was ist der Unterschied zwischen Vollkegel- und Hohlkegeldüsen im REA-Absorber?
Hohlkegeldüsen erzeugen feinere Tropfen bei größeren freien Querschnitten. Bei den Düsen, Düsenlanzen und Systemen für die Entschwefelung sitzt die Tangential-Vollkegeldüse SZT vorzugsweise im Randbereich, weil sie wandschonend sprüht. Die Exzenter-Hohlkegeldüse E verteilt die Suspension ringförmig und arbeitet vorzugsweise im Mittenbereich.
- Mit welchem Druck arbeiten Sprühdüsen im Absorber einer Rauchgasentschwefelung?
Mit 0,5 bis 2 bar Standard-Betriebsdruck. Die TwinAbsorb® Düsen aus der Reihe Düsen, Düsenlanzen und Systeme für die Entschwefelung sind für diesen Bereich ausgelegt, andere Auslegungsdaten sind auf Anfrage möglich. Den Durchfluss je Düse legt HENNLICH passend zu Absorber und Suspensionsmenge fest.
- Warum verstopfen Düsen in der nassen Rauchgasentschwefelung?
Meist wegen Einbauten oder zu enger Querschnitte, an denen Feststoffe der Kalksuspension hängen bleiben. Die Düsen, Düsenlanzen und Systeme für die Entschwefelung sind deshalb tangential angeströmt, ohne Einbauten, selbstentleerend und mit großen freien Querschnitten ausgeführt. Helix-Düsen sind verstopfungsunempfindlicher als axiale Vollkegeldüsen.
- Wie lässt sich die SO2-Abscheidung in einem bestehenden Wäscher verbessern?

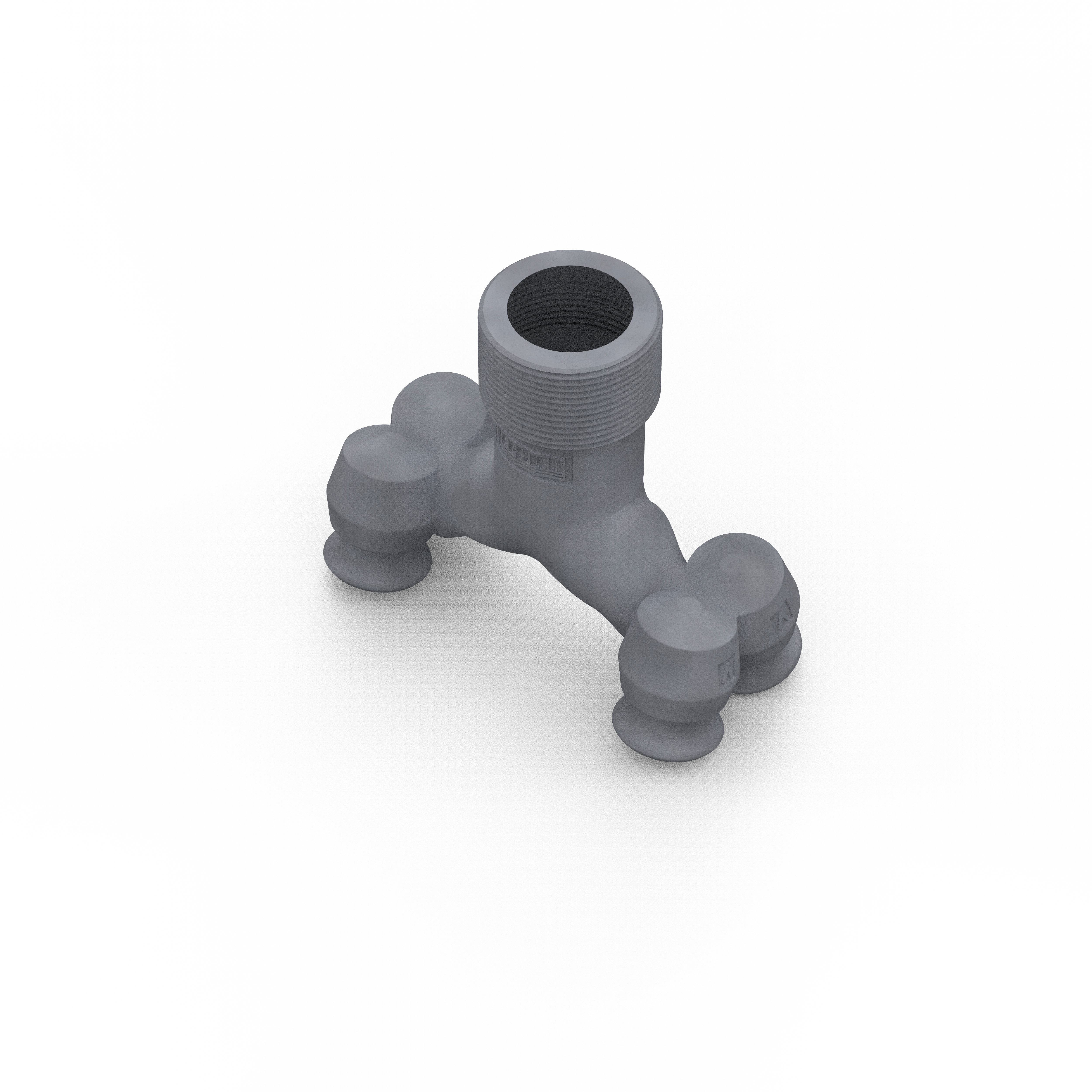

Durch feinere Tropfen und eine größere Reaktionsoberfläche. Die TwinAbsorb® Düsen der Düsen, Düsenlanzen und Systeme für die Entschwefelung erzeugen zwei Sprühkegel aus einem Zulauf und damit einen kleineren Sauterdurchmesser SMD d32. Twin4Absorb mit vier überlappenden Sprühkegeln ist für die Nachrüstung bestehender Wäscher vorgesehen.
- Wie schützt man Wäscherwand und Rohrleitungen vor Erosion durch Sprühdüsen?
Mit einstellbaren, asymmetrischen Sprühwinkeln zwischen 35° und 55°. TwinAbsorbPRO aus der Reihe Düsen, Düsenlanzen und Systeme für die Entschwefelung lässt sich nahe an Wänden, Rohrleitungen und Headern so ausrichten, dass der Sprühkegel ihnen folgt. Das schont die Gummiauskleidung und verhindert Verluste an Reaktionsoberfläche.
