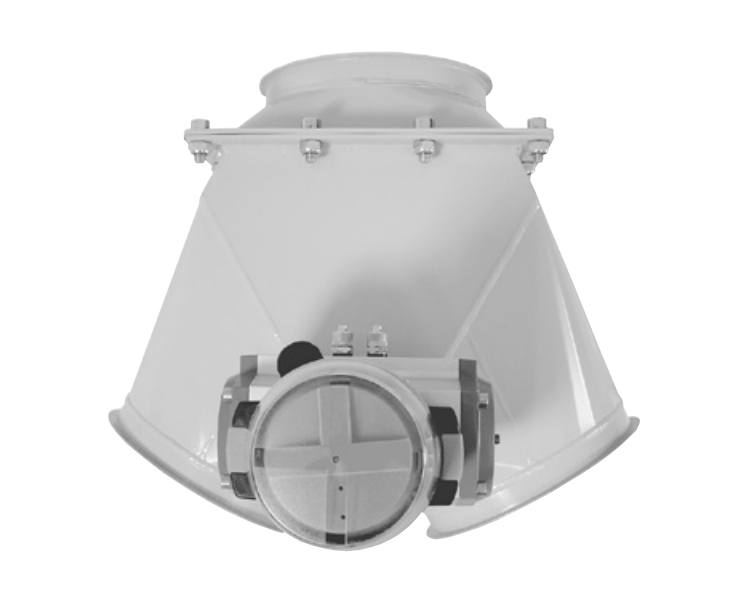

Deckenklappkasten 60° mit Dichtung

Deckenklappkasten 60° mit Dichtung, handbetätigt
Deckenklappkasten 60° mit Dichtung, handbetätigt
Deckenklappkasten 60° mit Dichtung, pneumatisch
Deckenklappkasten 60° mit Dichtung, pneumatisch
Deckenklappkasten 60° mit Dichtung, handbetätigt
Deckenklappkasten 60° mit Dichtung, pneumatisch

Beschreibung

  • Verfügbar handbetätigt oder pneumatisch
  • Nennweiten 100 bis 300
Zu den technischen Informationen und Dokumenten
...
Weitere Informationen nach Anmeldung
Zum Login

Haben Sie Fragen? Wir sind gerne für Sie da!

Stefan Moser

Stefan Moser

Produktmanagement

Kompensatoren | Verladetechnik | Rohrsysteme | Wassernebelkanonen

+43 7712 3163 - 533 stefan.moser@hennlich.at
Filter
Produktfilter
Betätigungsart
DN 1 [mm]
-
Wandstärke
Material
Artikelnummer Winkel RAL-Farbe Betätigungsart DN 1 (mm) Wandstärke Dichtung Bauteil Anschlusstyp Material Art
14-DKD100/60-E2-PNEU Deckenklappkasten NW100, 60°
2 mm stark, Edelstahl 1.4301
 		60 Grad – pneumatisch 100 2 mm mit Dichtung Deckenklappkasten Spannring Edelstahl 1.4301 Spannring
Weitere Informationen nach Anmeldung
14-DKD100/60-P2-PNEU Deckenklappkasten NW100, 60°
2 mm stark, St 12.03
 		60 Grad 7_032 pneumatisch 100 2 mm mit Dichtung Deckenklappkasten Spannring Stahl pulverbeschichtet Spannring
Weitere Informationen nach Anmeldung
14-DKD125/60-E2-PNEU Deckenklappkasten NW125, 60°
2 mm stark, Edelstahl 1.4301
 		60 Grad – pneumatisch 125 2 mm mit Dichtung Deckenklappkasten Spannring Edelstahl 1.4301 Spannring
Weitere Informationen nach Anmeldung
14-DKD125/60-P2-PN24 Deckenklappkasten NW125, 60°
2 mm stark, St 12.03
 		60 Grad 7_032 pneumatisch 125 2 mm mit Dichtung Deckenklappkasten Spannring Stahl pulverbeschichtet Spannring
Weitere Informationen nach Anmeldung
14-DKD140/60-E2-PNEU Deckenklappkasten NW140, 60°
2 mm stark, Edelstahl 1.4301
 		60 Grad – pneumatisch 140 2 mm mit Dichtung Deckenklappkasten Spannring Edelstahl 1.4301 Spannring
Weitere Informationen nach Anmeldung
14-DKD140/60-P2-PNEU Deckenklappkasten NW140, 60°
2 mm stark, St 12.03
 		60 Grad 7_032 pneumatisch 140 2 mm mit Dichtung Deckenklappkasten Spannring Stahl pulverbeschichtet Spannring
Weitere Informationen nach Anmeldung
14-DKD150/60-E2-PNEU Deckenklappkasten NW150, 60°
2 mm stark, Edelstahl 1.4301
 		60 Grad – pneumatisch 150 2 mm mit Dichtung Deckenklappkasten Spannring Edelstahl 1.4301 Spannring
Weitere Informationen nach Anmeldung
14-DKD150/60-P2-PNEU Deckenklappkasten NW150, 60°
2 mm stark, St 12.03
 		60 Grad 7_032 pneumatisch 150 2 mm – Deckenklappkasten Spannring Stahl pulverbeschichtet Spannring
Weitere Informationen nach Anmeldung
14-DKD150/60-P3-PNEU Deckenklappkasten NW150, 60°
3 mm stark, St 12.03
 		60 Grad 7_032 pneumatisch 150 3 mm mit Dichtung Deckenklappkasten Spannring Stahl pulverbeschichtet Spannring
Weitere Informationen nach Anmeldung
14-DKD160/60-E2-PNEU Deckenklappkasten NW160, 60°
2 mm stark, Edelstahl 1.4301
 		60 Grad – pneumatisch 160 2 mm mit Dichtung Deckenklappkasten Spannring Edelstahl 1.4301 Spannring
Weitere Informationen nach Anmeldung
14-DKD160/60-P2-PNEU Deckenklappkasten NW160, 60°
2 mm stark, St 12.03
 		60 Grad 7_032 pneumatisch 160 2 mm mit Dichtung Deckenklappkasten Spannring Stahl pulverbeschichtet Spannring
Weitere Informationen nach Anmeldung
14-DKD160/60-P3-PNEU Deckenklappkasten NW160, 60°
3 mm stark, St 12.03
 		60 Grad 7_032 pneumatisch 160 3 mm mit Dichtung Deckenklappkasten Spannring Stahl pulverbeschichtet Spannring
Weitere Informationen nach Anmeldung

Dokumente

Deckenklappkasten_60_D.pdf 700 KB
s-w-produkte-2025.pdf 10.7 MB

Vorteile

  • Durch untenliegender Welle im frei fließenden Produktstrom bei körnigen und mehligen Produkten schaltbar
  • Klappenblatt mit auswechselbarer Dichtung
  • Wellen mit Gleitlager und O-Ring-Abdichtung

Einsatzgebiete

  • Geeignet für körnige und mehlige Produkte im freien Fall
  • Auch zur Luftverteilung geeignet
  • Produkt- und Luftverteilung von einem Eingang auf zwei Ausgänge oder von zwei Eingängen auf einen Ausgang

Do's and Dont's

  • Einbaulage bei Produktverteilung wie gezeichnet bzw. 180° gedreht
  • Einbaulage bei Luftverteilung beliebig
