Axial Vollkegeldüse 403

Filter
Produktfilter
Sprühwinkel Grad [°]
-
Volumenstrom [l/min] [l/min]
-
Referenzdruck
Anschluss
Werkstoff
Artikelnummer Sprühwinkel Grad (°) Volumenstrom [l/min] (l/min) Referenzdruck (Bar) Anschluss Werkstoff
403.446.1Y.00.00 Axial-Vollkegeldüse
Q = 400 l/min bei 2 bar
90 400 2 G 2 1/2 ISO228 1.4404/316L
Weitere Informationen nach Anmeldung
403.448.1Y.00.00 Axial-Vollkegeldüse
Q = 400 l/min bei 2 bar
120 400 2 G 2 1/2 ISO228 1.4404/316L
Weitere Informationen nach Anmeldung
403.486.1Y.00.00 Axial-Vollkegeldüse
Q = 500 l/min bei 2 bar
90 500 2 G 2 1/2 ISO228 1.4404/316L
Weitere Informationen nach Anmeldung
403.488.1Y.00.00 Axial-Vollkegeldüse
Q = 500 l/min bei 2 bar
120 500 2 G 2 1/2 ISO228 1.4404/316L
Weitere Informationen nach Anmeldung
403.526.1Y.00.00 Axial-Vollkegeldüse
Q = 630 l/min bei 2 bar
90 630 2 G 3 ISO228 1.4404/316L
Weitere Informationen nach Anmeldung
403.528.1Y.00.00 Axial-Vollkegeldüse
Q = 630 l/min bei 2 bar
120 630 2 G 3 ISO228 1.4404/316L
Weitere Informationen nach Anmeldung
403.606.1Y.00.00 Axial-Vollkegeldüse
Q = 1000 l/min bei 2 bar
90 1000 2 G 3 1/2 ISO228 1.4404/316L
Weitere Informationen nach Anmeldung
403.608.1Y.00.00 Axial-Vollkegeldüse
Q = 1000 l/min bei 2 bar
120 1000 2 G 3 1/2 ISO228 1.4404/316L
Weitere Informationen nach Anmeldung
403.628.1Y.00.00 Axial-Vollkegeldüse
Q = 1250 l/min bei 2 bar
120 1250 2 G 4 ISO228 1.4404/316L
Weitere Informationen nach Anmeldung

Videos

Beschreibung

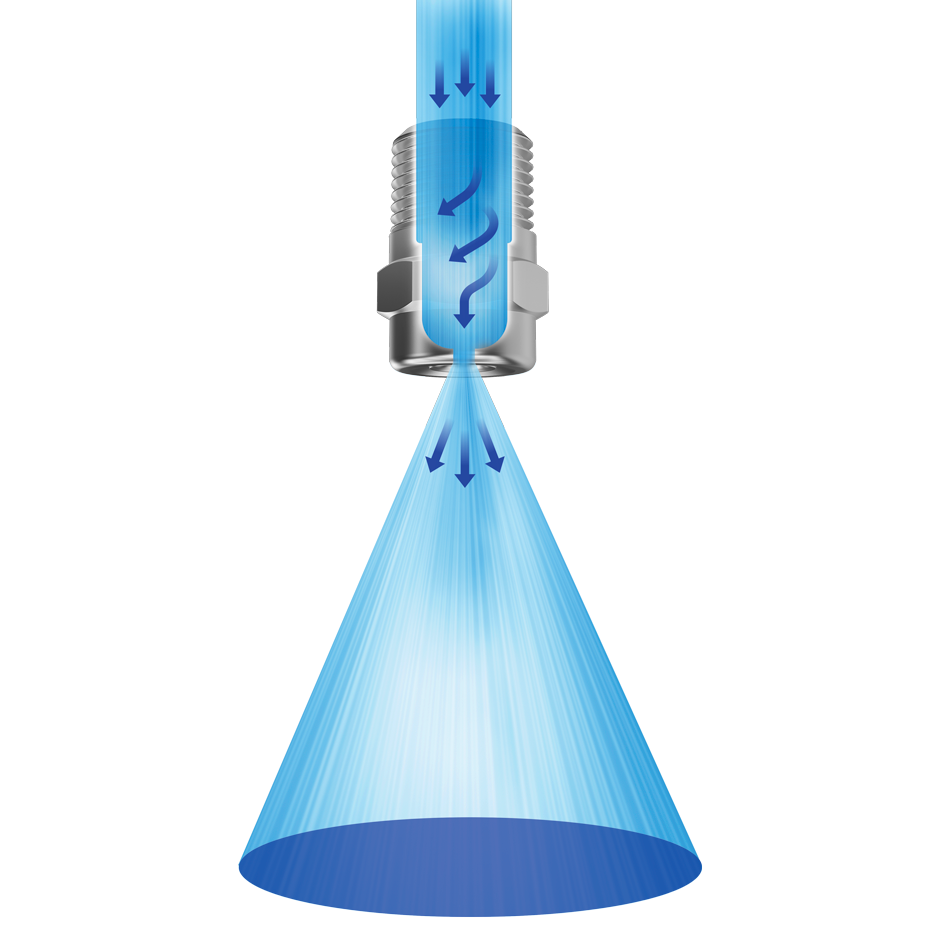

Die Axial Vollkegeldüse 403 ist eine Einstoffdüse mit axialer Anströmung für sehr hohe Volumenströme. Bei 2 bar liefert sie je nach Type 400 bis 1.250 l/min Wasser. Über den tabellierten Druckbereich von 0,3 bis 7,0 bar reicht der Volumenstrom von 187 bis 2.063 l/min. Der Strahl füllt die gesamte Kreisfläche und verteilt die Flüssigkeit besonders gleichmäßig.

Es gibt zwei Bauformen. Die 90°-Version ist kompakt, mit einer Gesamtlänge L1 von 52,0 bis 70,0 mm. Die 120°-Version baut mit L1 von 124,0 bis 165,0 mm deutlich länger und erreicht bei 2 bar einen Strahldurchmesser D von 2.930 mm in 1.000 mm Abstand. Die 90°-Version kommt im gleichen Abstand auf 1.780 mm.

Alle Typen bestehen aus dem austenitischen Edelstahl 1.4404 (316L), Material-Nr. 1Y. Angeschlossen wird über ein zylindrisches Außengewinde G 2 1/2 A, G 3 A oder G 3 1/2 A nach ISO 228. Die Größe G 4 A gibt es nur in der 120°-Version. Das Gewicht liegt zwischen 1,3 kg und 9,6 kg.

Der Bohrungsdurchmesser B beträgt 25,0 bis 45,0 mm, der engste Querschnitt 10,0 bis 15,0 mm. Bei Medien mit Feststoffanteil ist der engste Querschnitt die maßgebliche Größe für den freien Durchgang.

Für andere Drücke gilt die Umrechnungsformel V̇2 = V̇1 · (p2/p1)^0,4 bis 10 bar. Die Bestellnummer setzt sich aus Type und Material-Nr. zusammen, zum Beispiel 403.446.1Y.

Merkmale

  • BauartAxial-Vollkegeldüse, axiale Anströmung
  • StrahlbildVollkegel, vollflächige Beaufschlagung der Kreisfläche
  • Strahlwinkel90° oder 120°
  • WerkstoffEdelstahl 1.4404 (316L), Material-Nr. 1Y
  • AnschlussAußengewinde G 2 1/2 A, G 3 A, G 3 1/2 A nach ISO 228; G 4 A nur 120°-Version
  • Volumenstrom Wasser bei 2 bar400 bis 1.250 l/min
  • Volumenstrom Wasser187 bis 2.063 l/min bei p = 0,3 bis 7,0 bar
  • Bohrungsdurchmesser B25,0 bis 45,0 mm
  • Engster Querschnitt10,0 bis 15,0 mm
  • Strahldurchmesser D bei 2 bar, 90°1.000 mm bei H = 500 mm, 1.780 mm bei H = 1.000 mm
  • Strahldurchmesser D bei 2 bar, 120°1.700 mm bei H = 500 mm, 2.930 mm bei H = 1.000 mm
  • Gesamtlänge L152,0 bis 70,0 mm (90°), 124,0 bis 165,0 mm (120°)
  • Gewindelänge L227,0 bis 36,0 mm
  • Außendurchmesser Ø D83,0 bis 128,0 mm
  • Schlüsselweite SW75 bis 110 mm
  • Gewicht1,3 bis 3,6 kg (90°), 3,2 bis 9,6 kg (120°)
  • UmrechnungsformelV̇2 = V̇1 · (p2/p1)^0,4, gültig bis 10 bar
  • BestellschlüsselType + Material-Nr., z. B. 403.446.1Y
Faustregel: Doppelter Druck erhöht den Volumenstrom um den Faktor 2^0,4, also um rund 32 %.

  • GAnschlussgewinde (Außengewinde nach ISO 228)
  • L1Gesamtlänge der Düse
  • L2Gewindelänge
  • Ø DAußendurchmesser des Düsenkörpers (Maßbild)
  • SWSchlüsselweite
  • Ø BBohrungsdurchmesser
  • V̇Volumenstrom Wasser in l/min
  • pDruck in bar
  • DStrahldurchmesser (Strahltabelle), zugeordnet dem Abstand H
  • HAbstand zwischen Düse und beaufschlagter Fläche, zugeordnet dem Strahldurchmesser D
  • V̇1, p1bekannter Volumenstrom V̇1 beim Druck p1
  • V̇2, p2gesuchter Volumenstrom V̇2 beim Druck p2

Vorteile

  • Bis 2.063 l/min bei 7 bar aus einer einzigen Düse, dadurch weniger Düsen und Anschlussstellen je Anlage.
  • Gleichmäßige Flüssigkeitsverteilung über die gesamte Kreisfläche, ohne unbenetzten Kern wie beim Hohlkegel.
  • Die 120°-Version deckt bei 2 bar und 1.000 mm Abstand einen Kreis von 2.930 mm Durchmesser ab und braucht damit wenig Einbauhöhe.
  • Große Bohrungen von 25,0 bis 45,0 mm und ein engster Querschnitt ab 10,0 mm.
  • Edelstahl 1.4404 (316L) ist rostfrei und molybdänlegiert.
  • Zylindrisches Gewinde nach ISO 228 dichtet über Flachdichtung oder O-Ring, ohne Dichtmittel im Gewinde.

Einsatzgebiete

Füllkörperkolonnen und Füllkörperwäscher
Die Düse sitzt am Kolonnenkopf und verteilt die Waschflüssigkeit gleichmäßig über die Füllkörperschüttung. In der 120°-Version deckt sie bei 2 bar und 500 mm Abstand bereits 1.700 mm Durchmesser ab.
Flächenberieselung
Für großflächiges Benetzen mit hohen Wassermengen, bis 1.250 l/min je Düse bei 2 bar.
Kühlen von Gasströmen
Die Düse sprüht große Wassermengen in Gasströme verfahrenstechnischer Anlagen ein und kühlt sie.
Kühlen von Feststoffen
Berieselung von Feststoffen mit Kühlwasser über eine volle Kreisfläche, ohne unbenetzte Zone in der Strahlmitte.
Apparate der chemischen Verfahrenstechnik
Flüssigkeitsbeaufschlagung in Apparaten mit hohem Durchsatz. Der Düsenkörper aus Edelstahl 1.4404 (316L) ist für wässrige Prozessmedien ausgelegt.
Reinigungs- und Waschanlagen
Wasch- und Spülprozesse mit hohem Volumenstrom, bei denen eine gleichmäßig benetzte Fläche gefordert ist.

Do's and Dont's

Do's:
  • Volumenstrom für abweichende Drücke mit V̇2 = V̇1 · (p2/p1)^0,4 berechnen
  • Bei Medien mit anderer Dichte als Wasser (1.000 kg/m³) den Volumenstrom mit V̇Flüssigkeit = V̇Wasser · √(ρWasser/ρFlüssigkeit) korrigieren
  • Gewinde nach ISO 228 mit Flachdichtung oder O-Ring abdichten
  • Düse nur an der Schlüsselfläche SW anziehen
  • Bei mehreren Düsen die Überlappung U = D − E einplanen
Don'ts:
  • Umrechnungsformel nicht über 10 bar anwenden
  • Nicht unter 0,3 bar auslegen: Für diesen Bereich gibt es keine Volumenstromdaten, und bei sehr niedrigem Druck wird der Strahlwinkel kleiner
  • Strahldurchmesser D aus der Tabelle (bei 2 bar) nicht ungeprüft auf andere Drücke übertragen
  • Zylindrisches Gewinde nach ISO 228 nicht wie ein konisches Gewinde nach EN 10226 mit Dichtband abdichten

Montage

  1. Zulaufleitung vor dem Einbau spülen, damit keine Partikel größer als der engste Querschnitt (10,0 bis 15,0 mm) in die Düse gelangen.
  2. Einbauhöhe H und Düsenabstand aus dem Strahldurchmesser D festlegen. Bei quadratischer Anordnung gilt für die Überlappung U = D − E, bei versetzter Anordnung E1 = D · √3/2 und E2 = D · √3/4.
  3. Dichtfläche am Gewinde G nach ISO 228 mit Flachdichtung oder O-Ring abdichten.
  4. Düse mit passendem Schlüssel an der Schlüsselfläche SW (75 bis 110 mm) anziehen.
  5. Halterung und Rohrleitung für das Düsengewicht auslegen: bis 3,6 kg bei der 90°-Version, bis 9,6 kg bei der 120°-Version.
  6. Bei der 120°-Version die größere Gesamtlänge L1 von 124,0 bis 165,0 mm im Einbauraum berücksichtigen.
Passendes Montagezubehör erhalten Sie auf Anfrage bei HENNLICH.

FAQ

Wie berechnet man den Volumenstrom einer Vollkegeldüse bei anderem Druck?

Mit V̇2 = V̇1 · (p2/p1)^0,4, gültig bis 10 bar. Diesen Exponenten 0,4 nennt das Datenblatt der Axial Vollkegeldüse 403. Beispiel Type 403.446: 400 l/min bei 2 bar ergeben bei 4 bar rund 528 l/min. Doppelter Druck bringt also nur etwa 32 % mehr Volumenstrom.

Wie groß ist der Strahldurchmesser einer 120°-Vollkegeldüse?

Bei 2 bar sind es 1.700 mm in 500 mm Abstand und 2.930 mm in 1.000 mm Abstand. Diese Werte gelten für die Axial Vollkegeldüse 403 in der 120°-Version. Die 90°-Version erreicht 1.000 mm und 1.780 mm. Bei sehr niedrigem oder sehr hohem Druck fällt der Strahlwinkel kleiner aus.

Was ist der Unterschied zwischen Vollkegeldüse und Hohlkegeldüse?

Eine Vollkegeldüse benetzt die gesamte Kreisfläche, eine Hohlkegeldüse nur einen Ring. Die Axial Vollkegeldüse 403 verteilt bis 1.250 l/min bei 2 bar gleichmäßig über die volle Fläche. Deshalb passt sie für Füllkörperberieselung und Flächenberieselung, wo keine trockenen Zonen in der Strahlmitte entstehen dürfen.

Wie ordnet man mehrere Vollkegeldüsen über einer Fläche an?

Maßgeblich ist der Strahldurchmesser D, bei der Axial Vollkegeldüse 403 in der 90°-Version 1.780 mm bei 2 bar und 1.000 mm Abstand. Die Auslegung erfolgt in drei Schritten:

  1. D für den geplanten Abstand H ermitteln.
  2. Quadratisch: Düsenabstand E wählen, Überlappung U = D − E.
  3. Versetzt: E1 = D · √3/2 und E2 = D · √3/4.
Wie dichtet man ein G-Gewinde nach ISO 228 ab?

Mit einer Flachdichtung oder einem O-Ring, weil das zylindrische Gewinde nach ISO 228 selbst nicht dichtet. Die Axial Vollkegeldüse 403 hat Außengewinde G 2 1/2 A bis G 4 A nach ISO 228. Dichtband ist das übliche Dichtmittel für konische Gewinde nach EN 10226.

Wie rechnet man den Volumenstrom einer Düse für Flüssigkeiten mit anderer Dichte um?

Mit V̇Flüssigkeit = V̇Wasser · √(ρWasser/ρFlüssigkeit). Die Tabellenwerte der Axial Vollkegeldüse 403 gelten für Wasser mit 1.000 kg/m³. Bei 1.300 kg/m³ ist der Faktor 0,88, aus 400 l/min Wasser bei 2 bar werden also etwa 352 l/min. Schwerere Flüssigkeiten ergeben weniger Volumenstrom als Wasser, leichtere mehr.

Ist Edelstahl 1.4404 dasselbe wie 316L?

Ja, 1.4404 ist die europäische Werkstoffnummer des Stahls, der international als AISI 316L bezeichnet wird. Die Axial Vollkegeldüse 403 besteht aus diesem molybdänlegierten austenitischen Edelstahl, Material-Nr. 1Y. Das L steht für den niedrigen Kohlenstoffgehalt von höchstens 0,030 % nach EN 10088.
