6WB.800 Mehrkanal-Flachstrahldüse

Filter
Produktfilter
Luftverbrauch [m³/h]
-
Anschluss
Artikelnummer Luftverbrauch (m³/h) Anschluss
6WB.800.56.01.00 Mehrkanal-Flachstrahldüse komplett
inkl.Verschlußleiste, Schlauchnippel (D=8mm)
Stahlklemmstück (L=85 mm)
16,02 G 1/4 ISO228
Weitere Informationen nach Anmeldung
6WB.800.56.02.00 Mehrkanal-Flachstrahldüse
mit Verschlußleiste
16,01 G 1/4 ISO228
Weitere Informationen nach Anmeldung

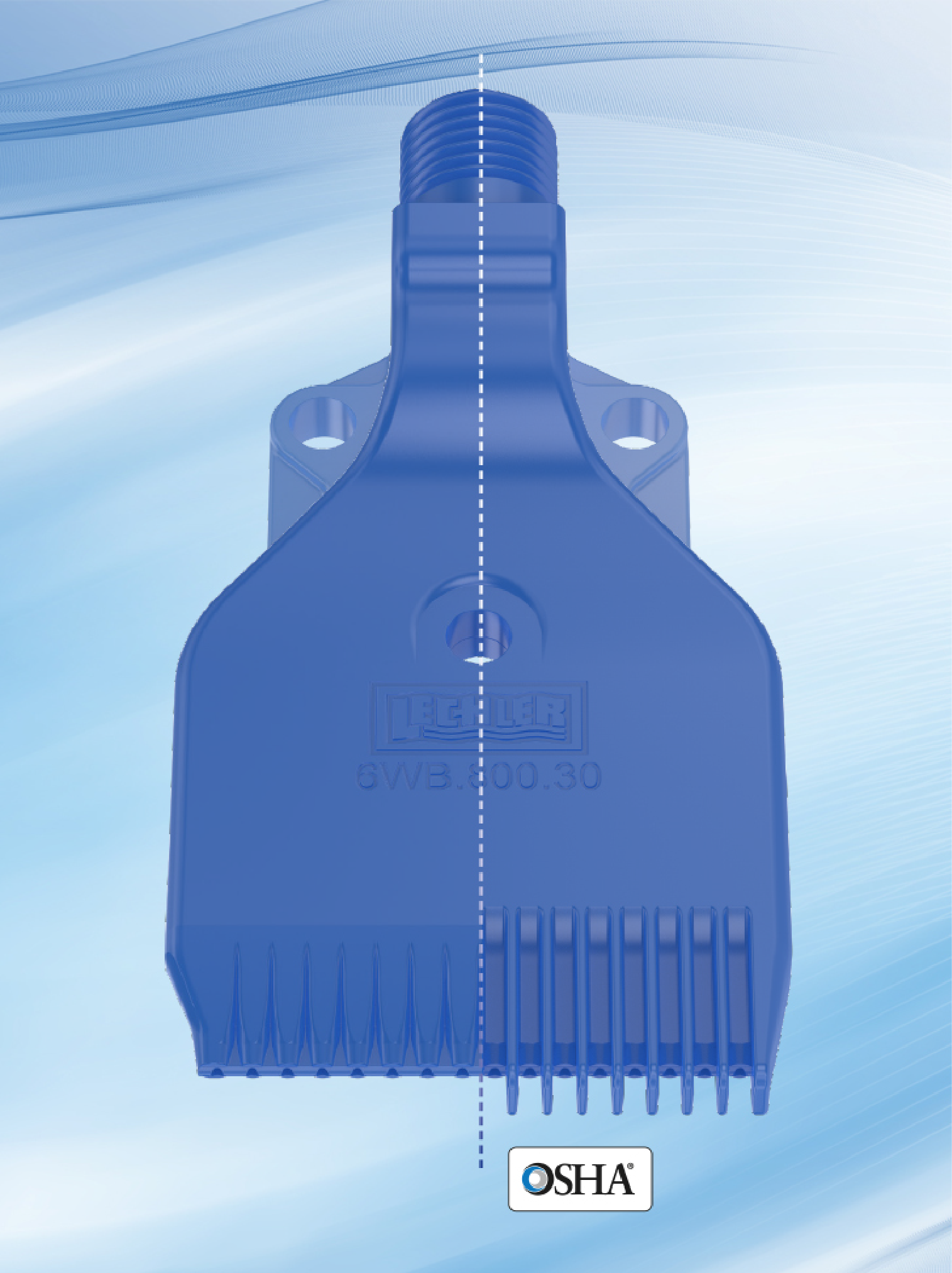

6WB.800.56.11.00 Mehrkanal-Flachstrahldüse, OSHA
Q = 21 Nm3/h bei 3 bar
16,5 NPT 1/4
Weitere Informationen nach Anmeldung
6WB.800.56.AC.00 Mehrkanal-Flachstrahldüse
Q = 22,3 Nm3/h bei 3 bar
16,5 G 1/4 ISO228
Weitere Informationen nach Anmeldung
6WB.800.S2.AC.00 Mehrkanal-Flachstrahldüse
Q = 21 Nm3/h bei 3 bar
16,5 G 1/4 ISO228
Weitere Informationen nach Anmeldung

Beschreibung

Die 6WB.800 Mehrkanal-Flachstrahldüsen gehören zur Whisperblast-Reihe in Kunststoffausführung. Die Druckluft verlässt die Düse über viele nebeneinanderliegende Kanäle und bildet einen flächigen, kräftigen Flachstrahl. Geräuschpegel und Luftverbrauch bleiben dabei auch bei höherem Druck niedrig. Für die Baureihe sind 21 % Kostenersparnis und 24 % Lärmsenkung ausgewiesen.

Der Düsenkörper besteht vollständig aus POM blau (Mat.-Nr. 56) oder PP Natur (Mat.-Nr. S2). Beide Werkstoffe sind FDA-konform und entsprechen der Verordnung (EG) Nr. 1935/2004 für Materialien mit Lebensmittelkontakt. Damit ist die Düse auch für Anwendungen in der Lebensmittelindustrie geeignet.

Bei 2 bar erreicht die Düse 2,4 N Blaskraft, 72 dB(A) Geräuschpegel und 16,5 m³/h i. N. Volumenstrom. Zwischen 1 und 5 bar steigt die Blaskraft von ca. 1,2 N auf ca. 6 N. Der Geräuschpegel erfüllt die OSHA-Vorgaben. Zulässig sind maximal 6 bar Betriebsdruck und 50 °C.

Lieferbar ist die Düse mit Befestigungslasche (Anschluss AC mit G 1/4 A ISO 228, BC mit 1/4 NPT) oder ohne Befestigungslasche (20 bzw. 21). In POM gibt es zusätzlich die Düse mit Verschlussleiste (02) und die Düse mit Rohr (01). Die Bestellnummer setzt sich aus Type, Material-Nr. und Anschluss zusammen, zum Beispiel 6WB.800.56.AC.

Merkmale

  • BauformMehrkanal-Flachstrahldüse für Luft, Whisperblast, Kunststoffausführung
  • WerkstoffPOM blau (Mat.-Nr. 56) oder PP Natur (Mat.-Nr. S2)
  • LebensmittelkontaktFDA-konform, Verordnung (EG) Nr. 1935/2004
  • Geräuschpegel-Vorgabenerfüllt die OSHA-Vorgaben zum Geräuschpegel
  • Maximaler Druck6 bar
  • Maximale Temperatur50 °C
  • Anschlussgewinde GG 1/4 A ISO 228 (AC, 20) oder 1/4 NPT (BC, 21)
  • Ausführungenmit Befestigungslasche (Abbildung 1: AC, BC), ohne Befestigungslasche (Abbildung 2: 20, 21), Düse mit Verschlussleiste (02, nur POM), Düse mit Rohr (01, nur POM)
  • Blaskraft2,4 N bei 2 bar; ca. 1,2 N bei 1 bar bis ca. 6 N bei 5 bar
  • Geräuschpegel72 dB(A) bei 2 bar; ca. 66 dB(A) bei 1 bar bis ca. 82,5 dB(A) bei 5 bar
  • Volumenstrom16,5 m³/h i. N. bei 2 bar; ca. 10,5 m³/h i. N. bei 1 bar bis ca. 31,5 m³/h i. N. bei 5 bar
  • Kostenersparnis / Lärmsenkung21 % / 24 %
  • AbmessungenA 25,0 mm (nur mit Befestigungslasche), C 14,2 mm, D 47,0 mm, L1 90,0 mm, L2 61,0 mm, L3 10,5 mm, L4 39,0 mm, Ø B 5,0 mm
  • Gewicht23,0 g
  • Strahlausbreitung bei 1 barZ 600 mm, X 140 mm, Y 130 mm
  • Strahlausbreitung bei 3 barZ 900 mm, X 240 mm, Y 185 mm
  • Strahlausbreitung bei 5 barZ 900 mm, X 260 mm, Y 220 mm
  • BestellnummerType + Material-Nr. + Anschluss, z. B. 6WB.800.56.AC
  • AMittenabstand der beiden Bohrungen der Befestigungslasche (nur Abbildung 1)
  • CBautiefe der Düse in der Seitenansicht
  • DBreite der Düse am Luftaustritt
  • GAnschlussgewinde
  • L1Gesamtlänge vom Gewindeende bis zum Luftaustritt
  • L2Abstand von der Mitte der Laschenbohrungen bis zum Luftaustritt (nur Abbildung 1)
  • L3Gewindelänge
  • L4Abstand von der Mitte der mittleren Bohrung bis zum Luftaustritt
  • Ø BBohrungsdurchmesser der Laschenbohrungen und der mittleren Bohrung
  • ZLänge (Abstand vom Luftaustritt), zugeordnet dem Strahlquerschnitt X und Y beim jeweiligen Druck
  • Xgroße Achse des elliptischen Strahlquerschnitts im Abstand Z
  • Ykleine Achse des elliptischen Strahlquerschnitts im Abstand Z
Faustregel: Druck nur so hoch wie nötig einstellen. Von 1 auf 5 bar verdreifacht sich der Luftverbrauch ungefähr, der Strahlquerschnitt X wächst dagegen nur von 140 auf 260 mm.

Vorteile

  • Die Mehrkanalgeometrie senkt die Druckluftkosten um 21 % und den Geräuschpegel um 24 %.
  • Mit 72 dB(A) bei 2 bar erfüllt die Düse die OSHA-Vorgaben zum Geräuschpegel.
  • Der Düsenkörper ist komplett aus POM oder PP gefertigt, FDA-konform und nach Verordnung (EG) Nr. 1935/2004 für Lebensmittelkontakt geeignet.
  • Ein einziger Flachstrahl deckt bei 5 bar in 900 mm Abstand eine Breite von 260 mm ab.
  • Wahlweise G 1/4 A ISO 228 oder 1/4 NPT sowie mit oder ohne Befestigungslasche passt die Düse zur vorhandenen Druckluftverteilung.
  • Mit 23 g Gewicht belastet die Düse Zuleitung und Halterung kaum.

Einsatzgebiete

Abblasen in Bearbeitungs- und Montagelinien
Der Flachstrahl bläst Späne, Staub und Flüssigkeitsreste von Werkstücken und Förderbändern ab. Mit 72 dB(A) bei 2 bar bleibt der Lärm am Arbeitsplatz gering.
Reinigen vor dem Bedrucken oder Etikettieren
Oberflächen von Bauteilen und Verpackungen werden vor dem Bedrucken, Markieren oder Etikettieren von Partikeln befreit.
Trocknen in Abfüll- und Verpackungsanlagen
Flaschen, Dosen und Behälter werden nach dem Spülen oder vor der Markierung trockengeblasen. POM und PP sind für den Lebensmittelkontakt zugelassen.
Kühlen von Kunststoffteilen
Der flächige Luftstrahl kühlt Kunststoffteile, zum Beispiel nach dem Ultraschallschweißen. Die Zuluft darf dabei 50 °C nicht überschreiten.
Transportieren leichter Teile
Auf Förderstrecken schiebt der Luftstrahl leichte Teile und Verpackungen weiter oder schleust sie aus.
Luftvorhang
Mehrere Düsen nebeneinander bilden einen lückenlosen Luftvorhang, der Staub und Partikel von Maschinenbereichen fernhält.
Lebensmittelverarbeitung
Die vollständig aus POM oder PP gefertigte Düse bläst Wasser oder Produktreste von Lebensmitteln und Verpackungen ab, FDA-konform und nach Verordnung (EG) Nr. 1935/2004.

Do's and Dont's

Do's:
  • Betriebsdruck über einen Druckregler auf höchstens 6 bar begrenzen
  • Druck nur so hoch wie nötig wählen: bei 1 bar ca. 10,5 m³/h i. N., bei 5 bar ca. 31,5 m³/h i. N. Luftverbrauch
  • G-Gewinde nach ISO 228 mit PTFE-Band oder Gewindepaste abdichten
  • Ausführung mit Befestigungslasche wählen, wenn die Strahlrichtung dauerhaft fixiert bleiben muss
  • Für Lebensmittelkontakt die POM- oder PP-Ausführung einsetzen (FDA, Verordnung (EG) Nr. 1935/2004)
Don'ts:
  • Nicht über 6 bar Betriebsdruck betreiben
  • Nicht bei Luft- oder Umgebungstemperaturen über 50 °C einsetzen
  • G 1/4 A ISO 228 nicht in ein 1/4-NPT-Innengewinde schrauben und umgekehrt

Montage

  1. Anschluss passend zum Innengewinde wählen: G 1/4 A ISO 228 (AC, 20) oder 1/4 NPT (BC, 21).
  2. Das G-Gewinde nach ISO 228 dichtet nicht im Gewinde. Vor dem Einschrauben PTFE-Band oder Gewindepaste auftragen.
  3. Düse einschrauben und so ausrichten, dass die Düsenbreite D (47,0 mm) parallel zur abzublasenden Fläche liegt.
  4. Bei der Ausführung mit Befestigungslasche die Düse zusätzlich über die beiden Bohrungen Ø B 5,0 mm (Mittenabstand A 25,0 mm) fixieren, damit die Strahlrichtung erhalten bleibt.
  5. Abstand zum Objekt nach der Strahlausbreitung festlegen: bei 3 bar misst der Strahlquerschnitt in Z 900 mm Abstand X 240 mm × Y 185 mm.
  6. Betriebsdruck am Druckregler auf höchstens 6 bar einstellen.


Für die Montage auf einem Rohr gibt es die POM-Düse mit Verschlussleiste (6WB.800.56.02). Sie wird mit einem Rohr aus Stahl 1.0711 (600.130.01.03) oder Edelstahl 316Ti (600.130.17.03) und einem Anschlussstück aus Messing (600.130.30.04.00.1) kombiniert. HENNLICH liefert das passende Montagezubehör.

FAQ

Wie viel Druckluft verbraucht eine Flachstrahldüse?

Rund 16,5 m³/h i. N. bei 2 bar. Die 6WB.800 Mehrkanal-Flachstrahldüse verbraucht bei 1 bar ca. 10,5 m³/h i. N. und bei 5 bar ca. 31,5 m³/h i. N., bezogen auf den Normzustand nach DIN EN ISO 1343. Wer den Druck am Regler auf das nötige Maß senkt, spart direkt Druckluft und Energiekosten.

Wie laut ist eine Druckluftdüse beim Abblasen?

72 dB(A) bei 2 bar. Die 6WB.800 Mehrkanal-Flachstrahldüse liegt bei 1 bar bei etwa 66 dB(A) und erreicht bei 5 bar rund 82,5 dB(A). Die Mehrkanalgeometrie senkt den Geräuschpegel der Baureihe um 24 %, und die Düse erfüllt die OSHA-Vorgaben zum Geräuschpegel.

Sind Luftdüsen aus Kunststoff für den Lebensmittelkontakt zugelassen?

Ja, in POM blau und PP Natur. Die 6WB.800 Mehrkanal-Flachstrahldüse besteht vollständig aus einem dieser beiden Werkstoffe, ist FDA-konform und entspricht der Verordnung (EG) Nr. 1935/2004. Damit eignet sie sich für Abblas- und Trocknungsaufgaben in der Lebensmittelindustrie bis 6 bar und 50 °C.

Bis zu welcher Temperatur sind Luftdüsen aus POM einsetzbar?

Bis 50 °C bei höchstens 6 bar Betriebsdruck. Dieser Grenzwert gilt für die 6WB.800 Mehrkanal-Flachstrahldüse in POM blau ebenso wie für die Ausführung in PP Natur. Für heißere Einsatzorte ist eine Luftdüse aus Metall nötig, HENNLICH berät zur passenden Ausführung.

Wie breit ist der Luftstrahl einer Flachstrahldüse?

Bei 5 bar 260 mm in 900 mm Abstand. Die 6WB.800 Mehrkanal-Flachstrahldüse bildet einen elliptischen Strahlquerschnitt: bei 1 bar X 140 mm und Y 130 mm in Z 600 mm Abstand, bei 3 bar X 240 mm und Y 185 mm in Z 900 mm. Mit steigendem Druck wächst vor allem die große Achse X.

Wie viel Blaskraft hat eine Luftdüse mit Flachstrahl?

2,4 N bei 2 bar. Die 6WB.800 Mehrkanal-Flachstrahldüse erreicht bei 1 bar ca. 1,2 N und bei 5 bar ca. 6 N Blaskraft. Die Kraft steigt nahezu linear mit dem Druck, der zulässige Höchstdruck liegt bei 6 bar. Mehr Blaskraft kostet dabei spürbar mehr Druckluft.

Passt ein G 1/4 Gewinde in ein 1/4 NPT Gewinde?

Nein, die beiden Gewinde sind nicht kompatibel. Die 6WB.800 Mehrkanal-Flachstrahldüse gibt es deshalb mit G 1/4 A nach ISO 228, einem zylindrischen Rohrgewinde mit 55° Flankenwinkel (Anschluss AC oder 20), und mit 1/4 NPT, einem kegeligen Gewinde mit 60° Flankenwinkel (BC oder 21). Das G-Gewinde braucht PTFE-Band oder Gewindepaste zum Abdichten.
