2-Wege-Weiche sym. 60°

2-Wege-Weiche sym. 60°, handbetätigt
2-Wege-Weiche sym. 60°, handbetätigt

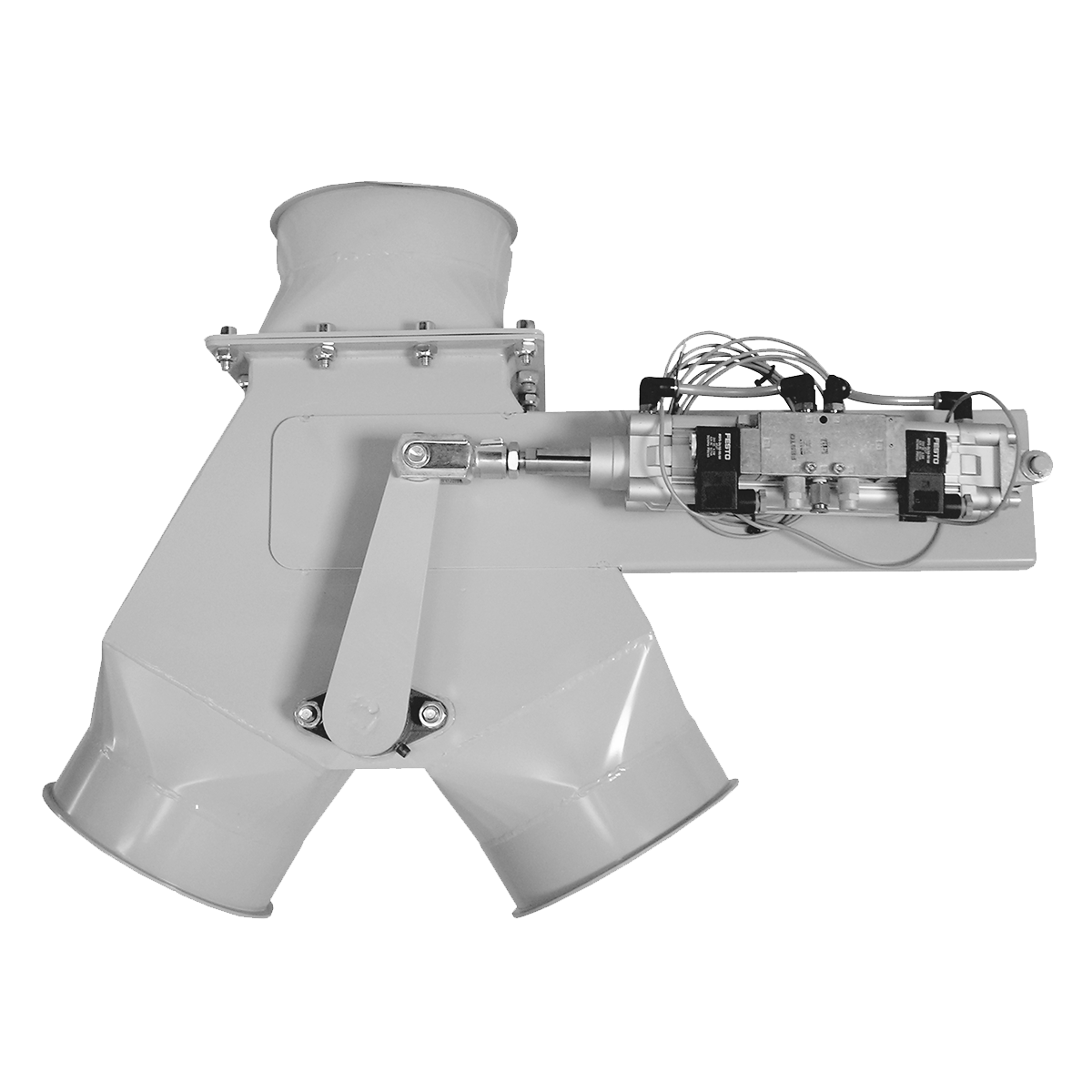

2-Wege-Weiche sym. 60°, pneumatisch
2-Wege-Weiche sym. 60°, pneumatisch
2-Wege-Weiche sym. 60°, handbetätigt
2-Wege-Weiche sym. 60°, pneumatisch

Beschreibung

2-Wege-Weiche 60°, symmetrisch
Betätigungen: handbetätigt oder pneumatisch betätigt

Zu den technischen Informationen und Dokumenten
...
Weitere Informationen nach Anmeldung
Zum Login

Haben Sie Fragen? Wir sind gerne für Sie da!

Stefan Moser

Stefan Moser

Produktmanagement

Kompensatoren | Verladetechnik | Rohrsysteme | Wassernebelkanonen

+43 7712 3163 - 533 stefan.moser@hennlich.at
Filter
Produktfilter
Winkel
Betätigungsart
Material
DN 1 [mm]
-
Länge [mm]
-
Artikelnummer Wandstärke Winkel RAL-Farbe Betätigungsart Bauteil Art Anschlusstyp Material DN 1 (mm) Länge (mm)
14-2WW100/60-E3 2-Wege-Weiche NW100, 60°
3 mm stark, Edelstahl 1.4301
 		3 mm 60 Grad – pneumatisch 2-WEGE WEICHE Spannring Spannring Edelstahl 1.4301 100 –
Weitere Informationen nach Anmeldung
14-2WW100/60-P3 2-Wege-Weiche NW100, 60°
3 mm stark, St 12.03
 		3 mm 60 Grad 7_032 pneumatisch 2-WEGE WEICHE Spannring Spannring Stahl pulverbeschichtet 100 –
Weitere Informationen nach Anmeldung
14-2WW125/45L-P3 2-Wege-Weiche NW125, 45°
3 mm stark, St 12.03
'' 		3 mm 45 Grad 7_032 händisch 2-WEGE WEICHE Spannring Spannring Stahl pulverbeschichtet 125 400
Weitere Informationen nach Anmeldung
14-2WW125/60-E3 2-Wege-Weiche NW125, 60°
3 mm stark, Edelstahl 1.4301
 		3 mm 60 Grad – pneumatisch 2-WEGE WEICHE Spannring Spannring Edelstahl 1.4301 125 –
Weitere Informationen nach Anmeldung
14-2WW125/60-P3 2-Wege-Weiche NW125, 60°
3 mm stark, St 12.03
 		3 mm 60 Grad 7_032 pneumatisch 2-WEGE WEICHE Spannring Spannring Stahl pulverbeschichtet 125 –
Weitere Informationen nach Anmeldung
14-2WW140/60-E3 2-Wege-Weiche NW140, 60°
3 mm stark, Edelstahl 1.4301
 		3 mm 60 Grad – pneumatisch 2-WEGE WEICHE Spannring Spannring Edelstahl 1.4301 140 –
Weitere Informationen nach Anmeldung
14-2WW140/60-P3 2-Wege-Weiche NW140, 60°
3 mm stark, St 12.03
 		3 mm 60 Grad 7_032 pneumatisch 2-WEGE WEICHE Spannring Spannring Stahl pulverbeschichtet 140 –
Weitere Informationen nach Anmeldung
14-2WW150/60-E3 2-Wege-Weiche NW150, 60°
3 mm stark, Edelstahl 1.4301
 		3 mm 60 Grad – pneumatisch 2-WEGE WEICHE Spannring Spannring Edelstahl 1.4301 150 –
Weitere Informationen nach Anmeldung
14-2WW150/60-P3 2-Wege-Weiche NW150, 60°
3 mm stark, St 12.03
 		3 mm 60 Grad 7_032 pneumatisch 2-WEGE WEICHE Spannring Spannring Stahl pulverbeschichtet 150 –
Weitere Informationen nach Anmeldung
14-2WW160/60-E3 2-Wege-Weiche NW160, 60°
3 mm stark, Edelstahl 1.4301
 		3 mm 60 Grad – pneumatisch 2-WEGE WEICHE Spannring Spannring Edelstahl 1.4301 160 –
Weitere Informationen nach Anmeldung
14-2WW160/60-P3 2-Wege-Weiche NW160, 60°
3 mm stark, St 12.03
 		3 mm 60 Grad 7_032 pneumatisch 2-WEGE WEICHE Spannring Spannring Stahl pulverbeschichtet 160 –
Weitere Informationen nach Anmeldung
14-2WW180/60-E3 2-Wege-Weiche NW180, 60°
3 mm stark, Edelstahl 1.4301
 		3 mm 60 Grad – pneumatisch 2-WEGE WEICHE Spannring Spannring Edelstahl 1.4301 180 –
Weitere Informationen nach Anmeldung

Dokumente

s-w-produkte-2025.pdf 10.7 MB
2-wege-weiche_leichtbau.dxf 78 KB

Vorteile

  • Durch untenliegender Welle im frei fließenden Produktstrom bei körnigen und mehligen Produkten schaltbar!
  • Extra verstärktes Grundgehäuse
  • Ausgestelltes Gehäuse in der Breite der Anlagefläche der Klappendichtung
  • Wellen mit Y-Flanschlagereinheiten und O-Ring-Abdichtung Klappenblatt mit auswechselbarer Dichtung

Einsatzgebiete

  • Geeignet für körnige und mehlige Produkte im freien Fall
  • Auch zur Luftverteilung geeignet
  • Geeignet bei erhöhten Anforderungen an die Abdichtung
  • Für kurze Schaltzeiten geeignet
  • Produkt- und Luftverteilung von einem Eingang auf zwei Ausgänge oder von zwei Eingänge auf einen Ausgang

Do's and Dont's

  • Einbaulage bei Produktverteilung wie gezeichnet bzw. 180° gedreht
  • Einbaulage bei Luftverteilung beliebig
  • Bei Edelstahl-Ausführung nur produktberührende Teile aus Werkstoff 1.4301
