2-Wege-Weiche asym. 45°

2-Wege-Weiche asym. 45°, handbetätigt
2-Wege-Weiche asym. 45°, handbetätigt

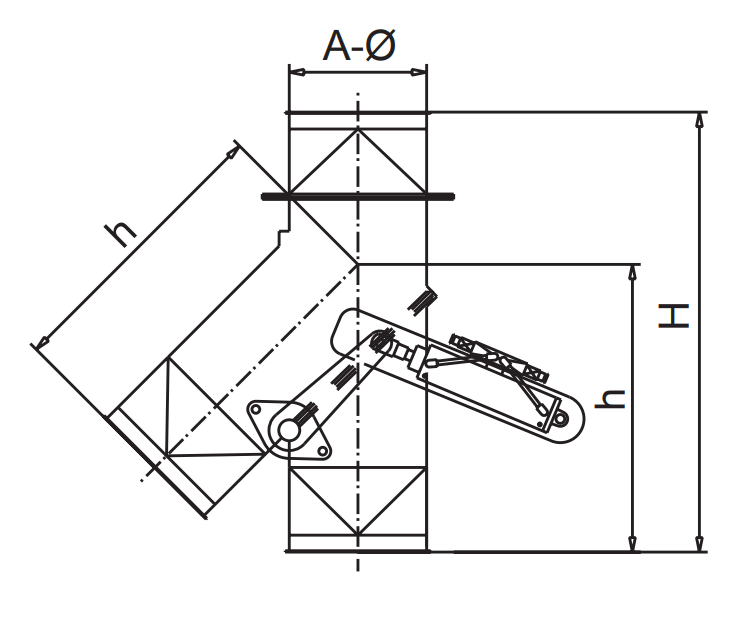

2-Wege-Weiche asym. 45°, pneumatisch
2-Wege-Weiche asym. 45°, pneumatisch
2-Wege-Weiche asym. 45°, handbetätigt
2-Wege-Weiche asym. 45°, pneumatisch

Beschreibung

2-Wege-Weiche 45°, asymmetrisch
Betätigungen: handbetätigt oder pneumatisch betätigt

Zu den technischen Informationen und Dokumenten
...
Weitere Informationen nach Anmeldung
Zum Login

Haben Sie Fragen? Wir sind gerne für Sie da!

Stefan Moser

Stefan Moser

Produktmanagement

Kompensatoren | Verladetechnik | Rohrsysteme | Wassernebelkanonen

+43 7712 3163 - 533 stefan.moser@hennlich.at
Filter
Produktfilter
Material
Betätigungsart
DN 1 [mm]
-
Artikelnummer Wandstärke Material Art Winkel Betätigungsart DN 1 (mm)
14-2WW100/45-E3 2-Wege-Weiche NW100, 45° asym.
3 mm stark, Edelstahl 1.4301
 		3 mm Edelstahl 1.4301 Spannring 45 Grad händisch 100
Weitere Informationen nach Anmeldung
14-2WW125/45-E3 2-Wege-Weiche NW125, 45° asym.
3 mm stark, Edelstahl 1.4301
 		3 mm Edelstahl 1.4301 Spannring 45 Grad händisch 125
Weitere Informationen nach Anmeldung
14-2WW140/45-E3 2-Wege-Weiche NW140, 45° asym.
3 mm stark, Edelstahl 1.4301
 		3 mm Edelstahl 1.4301 Spannring 45 Grad händisch 140
Weitere Informationen nach Anmeldung
14-2WW150/45-E3 2-Wege-Weiche NW150, 45° asym.
3 mm stark, Edelstahl 1.4301
 		3 mm Edelstahl 1.4301 Spannring 45 Grad händisch 150
Weitere Informationen nach Anmeldung
14-2WW150/45L-P3 2-Wege-Weiche NW150, 45° asym.
3 mm stark, St 12.03
 		3 mm Stahl pulverbeschichtet Spannring 45 Grad händisch 150
Weitere Informationen nach Anmeldung
14-2WW160/45-E3 2-Wege-Weiche NW160, 45° asym.
3 mm stark, Edelstahl 1.4301
 		3 mm Edelstahl 1.4301 Spannring 45 Grad händisch 160
Weitere Informationen nach Anmeldung
14-2WW180/45-E3 2-Wege-Weiche NW180, 45° asym.
3 mm stark, Edelstahl 1.4301
 		3 mm Edelstahl 1.4301 Spannring 45 Grad händisch 180
Weitere Informationen nach Anmeldung
14-2WW200/45-E3 2-Wege-Weiche NW200, 45° asym.
3 mm stark, Edelstahl 1.4301
 		3 mm Edelstahl 1.4301 Spannring 45 Grad händisch 200
Weitere Informationen nach Anmeldung
14-2WW224/45-E3 2-Wege-Weiche NW224, 45° asym.
3 mm stark, Edelstahl 1.4301
 		3 mm Edelstahl 1.4301 Spannring 45 Grad händisch 224
Weitere Informationen nach Anmeldung
14-2WW250/45-E3 2-Wege-Weiche NW250, 45° asym.
3 mm stark, Edelstahl 1.4301
 		3 mm Edelstahl 1.4301 Spannring 45 Grad händisch 250
Weitere Informationen nach Anmeldung
14-2WW280/45-E3 2-Wege-Weiche NW280, 45° asym.
3 mm stark, Edelstahl 1.4301
 		3 mm Edelstahl 1.4301 Spannring 45 Grad händisch 280
Weitere Informationen nach Anmeldung
14-2WW300/45-E3 2-Wege-Weiche NW300, 45° asym.
3 mm stark, Edelstahl 1.4301
 		3 mm Edelstahl 1.4301 Spannring 45 Grad händisch 300
Weitere Informationen nach Anmeldung

Dokumente

s-w-produkte-2025.pdf 10.7 MB
2-wege-weiche_leichtbau.dxf 78 KB

Vorteile

  • Durch untenliegender Welle im frei fließenden Produktstrom bei körnigen und mehligen Produkten schaltbar!
  • Extra verstärktes Grundgehäuse
  • Ausgestelltes Gehäuse in der Breite der Anlagefläche der Klappendichtung
  • Wellen mit Y-Flanschlagereinheiten und O-Ring-Abdichtung Klappenblatt mit auswechselbarer Dichtung

Einsatzgebiete

  • Geeignet für körnige und mehlige Produkte im freien Fall
  • Auch zur Luftverteilung geeignet
  • Geeignet bei erhöhten Anforderungen an die Abdichtung
  • Für kurze Schaltzeiten geeignet
  • Produkt- und Luftverteilung von einem Eingang auf zwei Ausgänge oder von zwei Eingänge auf einen Ausgang

Do's and Dont's

  • Einbaulage bei Produktverteilung wie gezeichnet bzw. 180° gedreht
  • Einbaulage bei Luftverteilung beliebig
  • Bei Edelstahl-Ausführung nur produktberührende Teile aus Werkstoff 1.4301
